26inch — Нижние перья из карбона на FOCUS

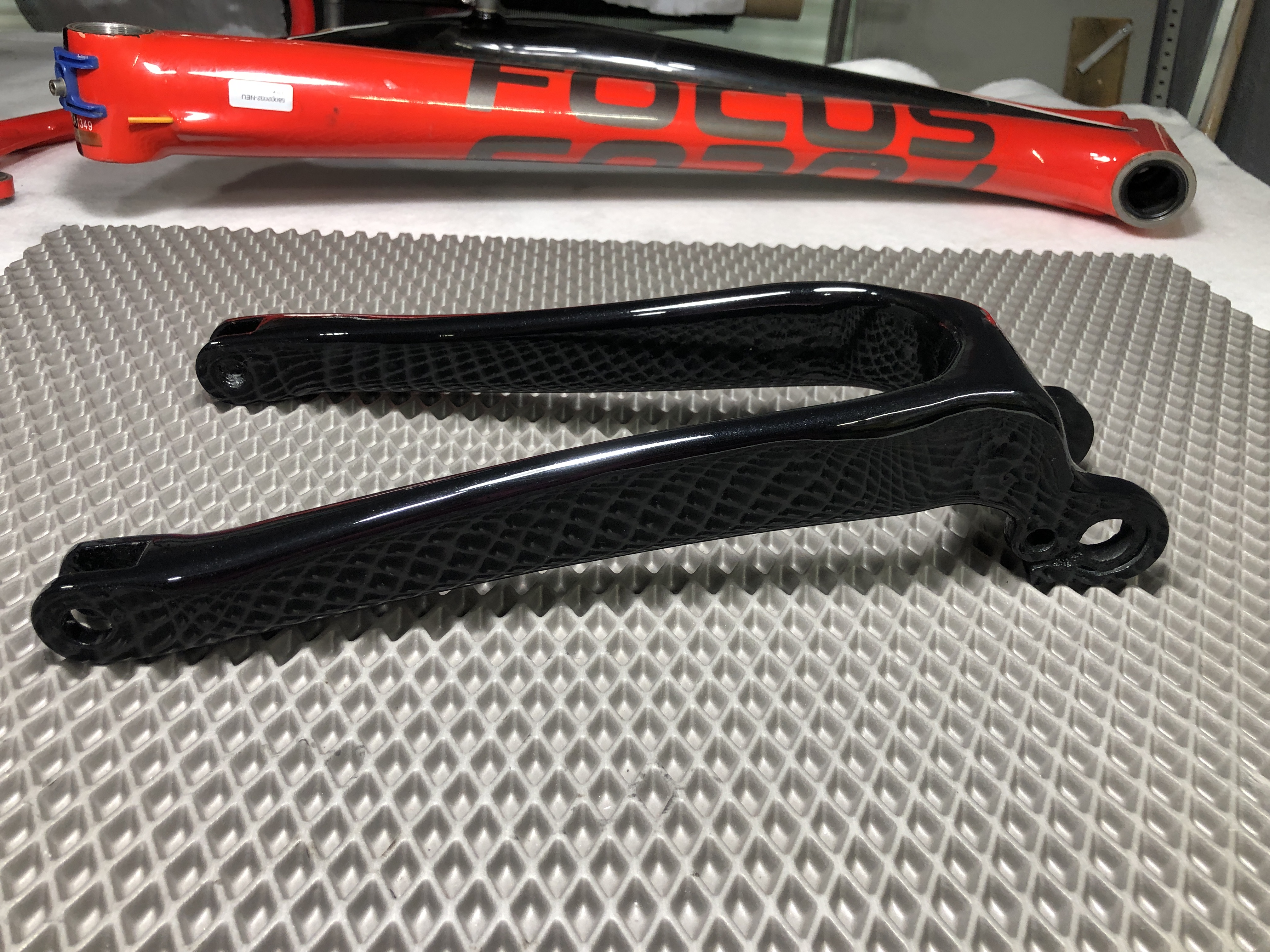

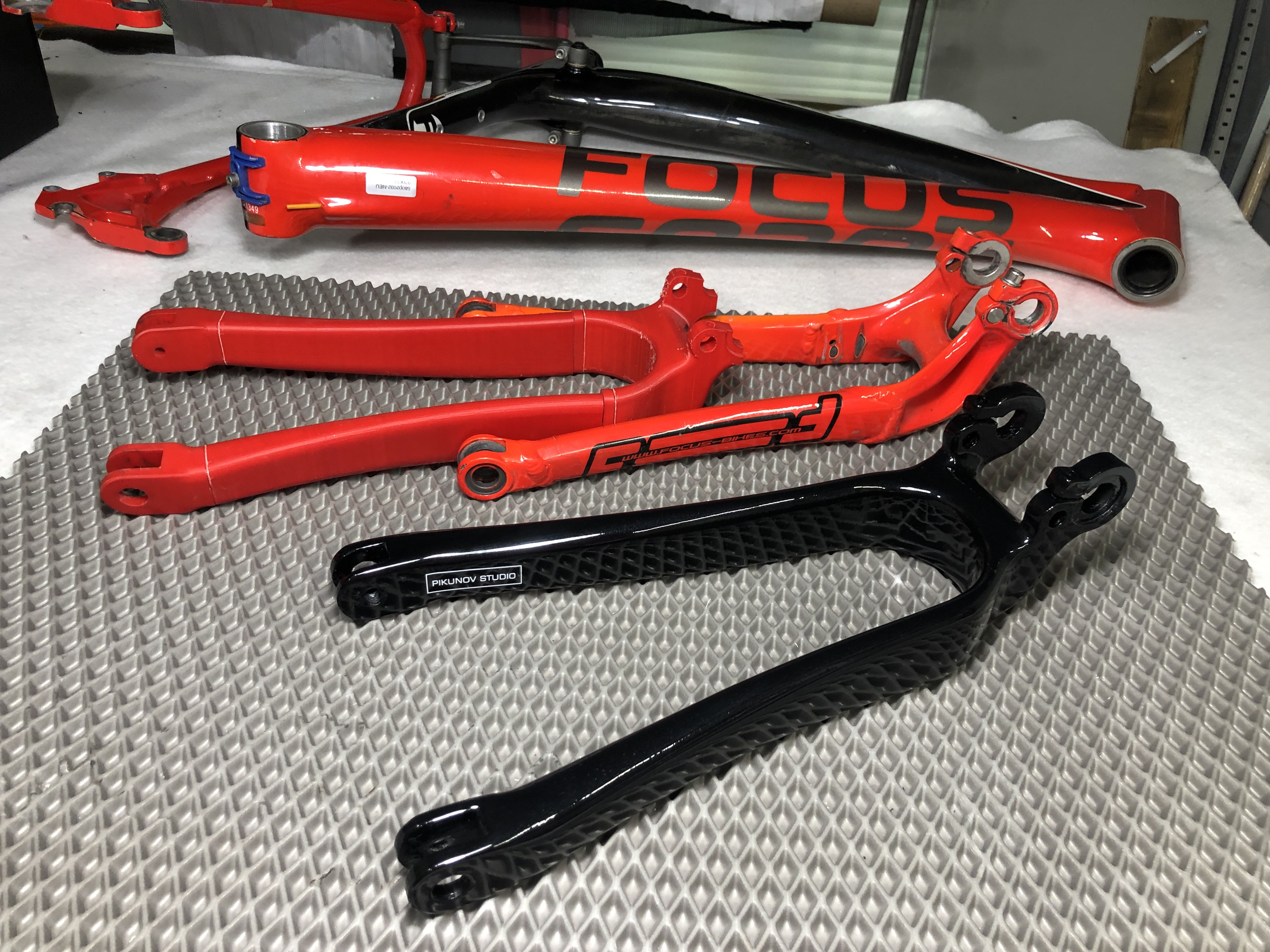

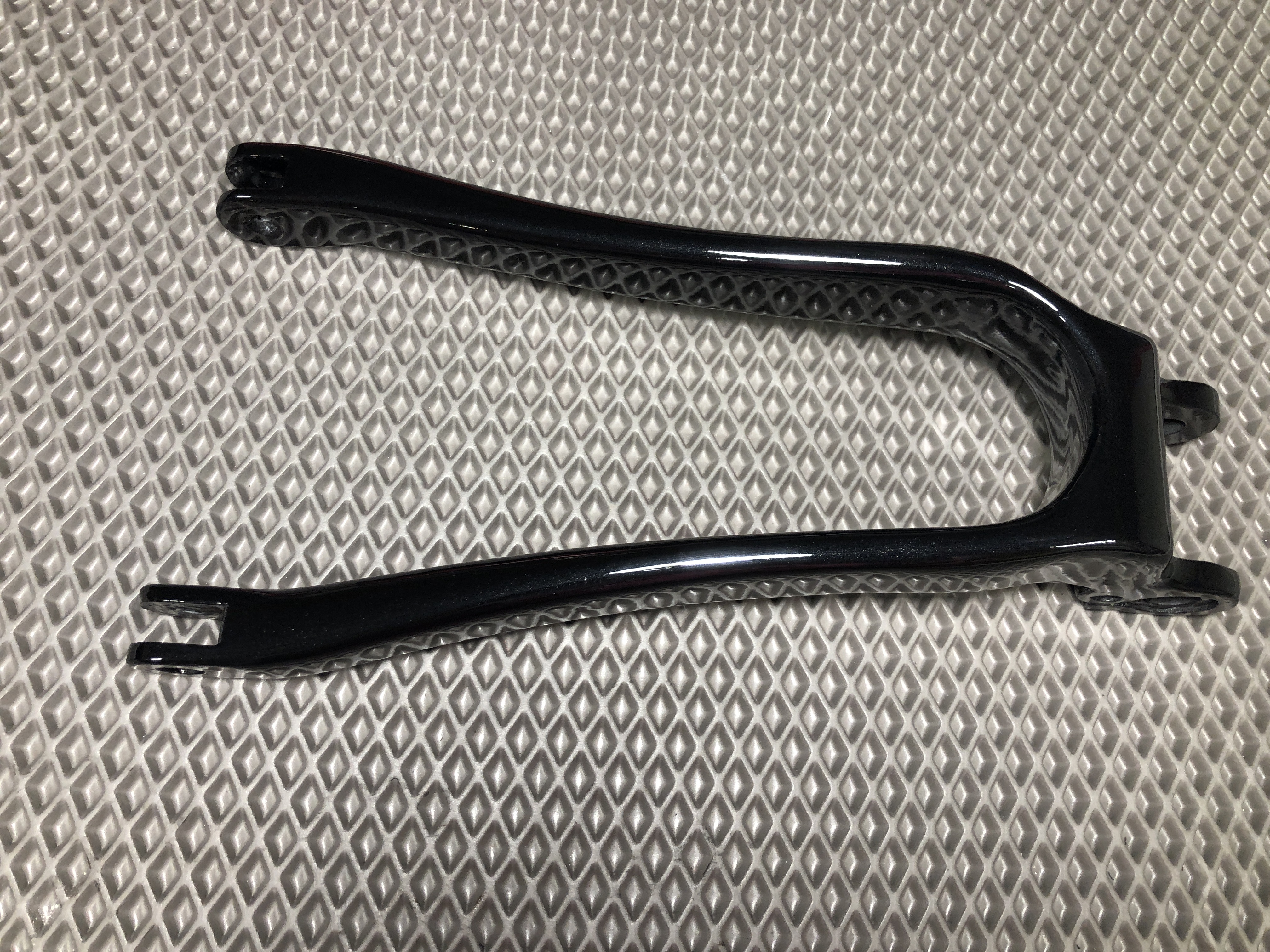

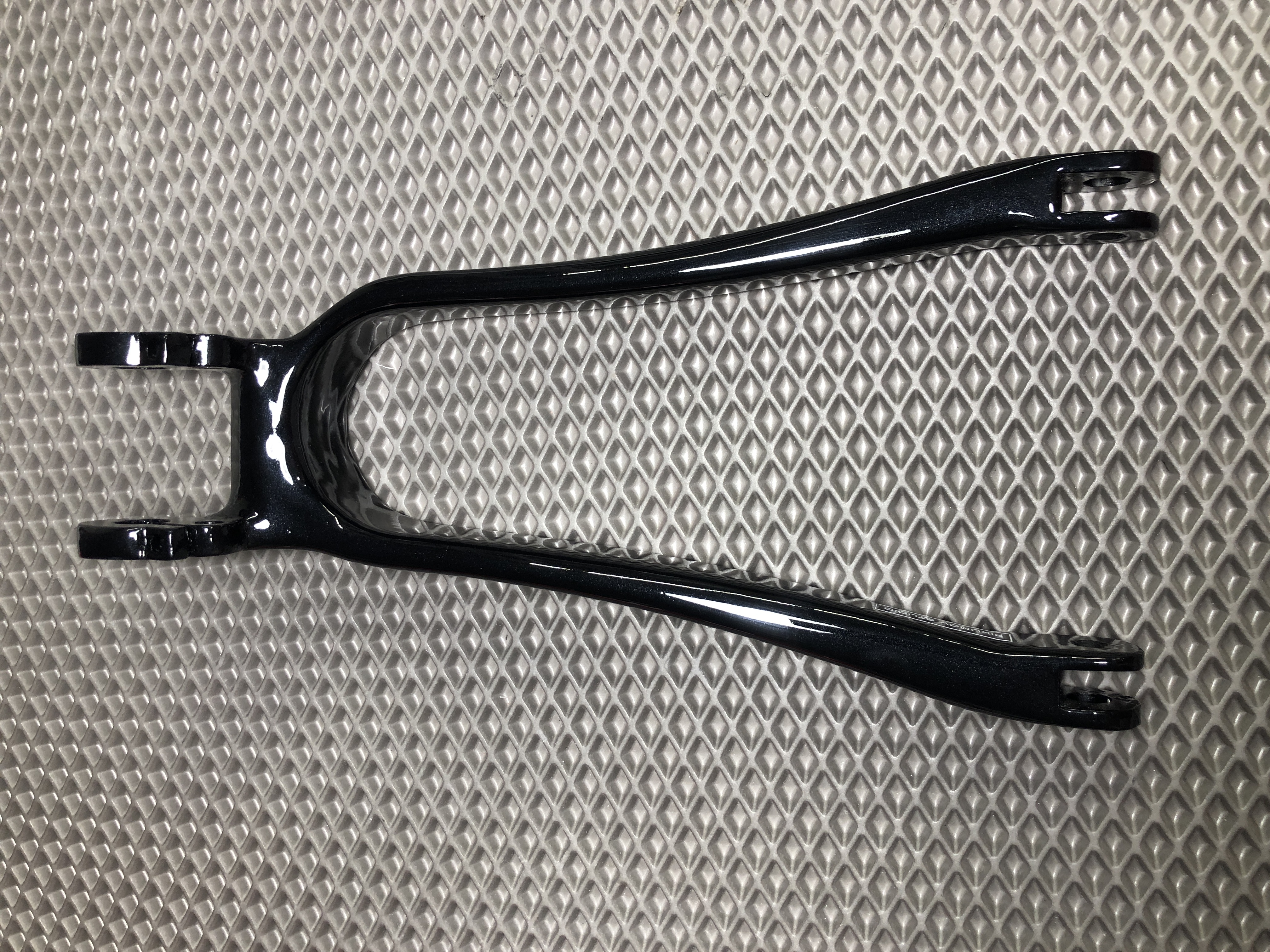

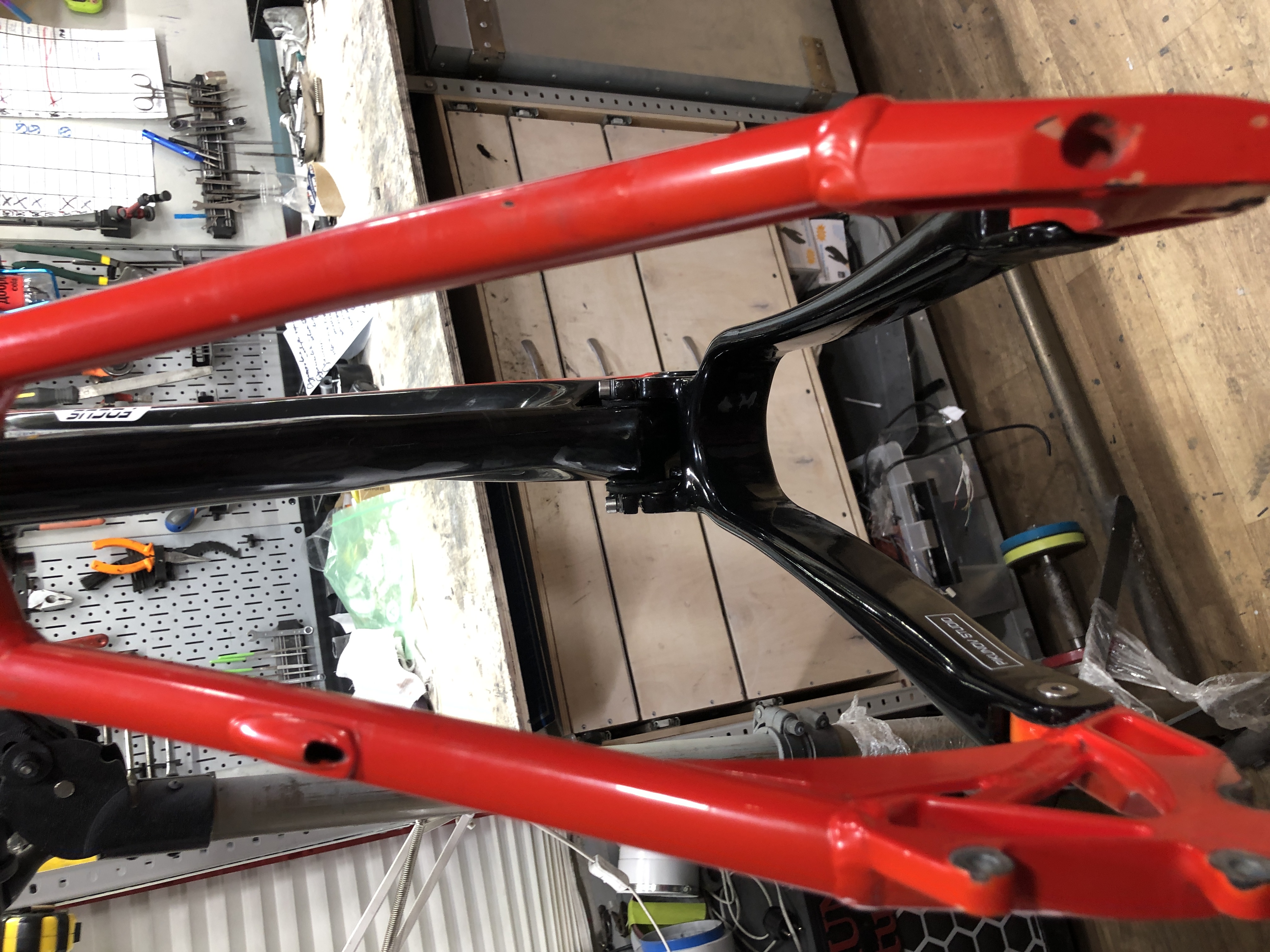

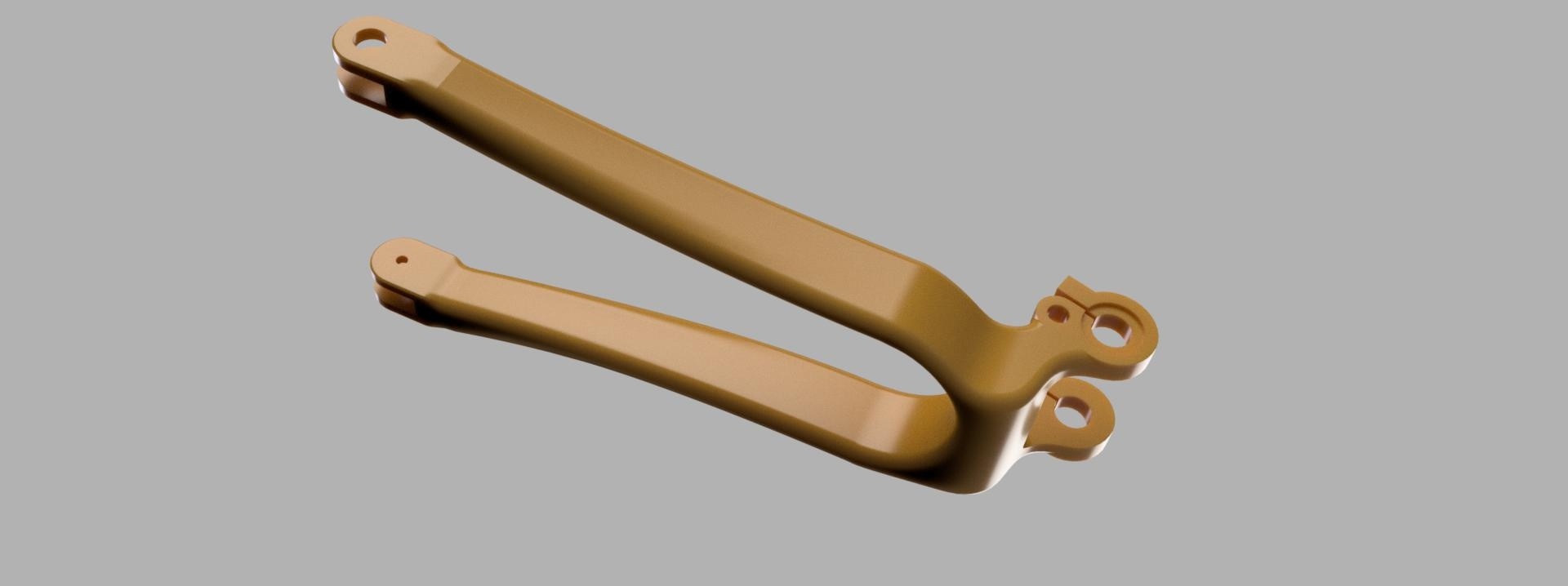

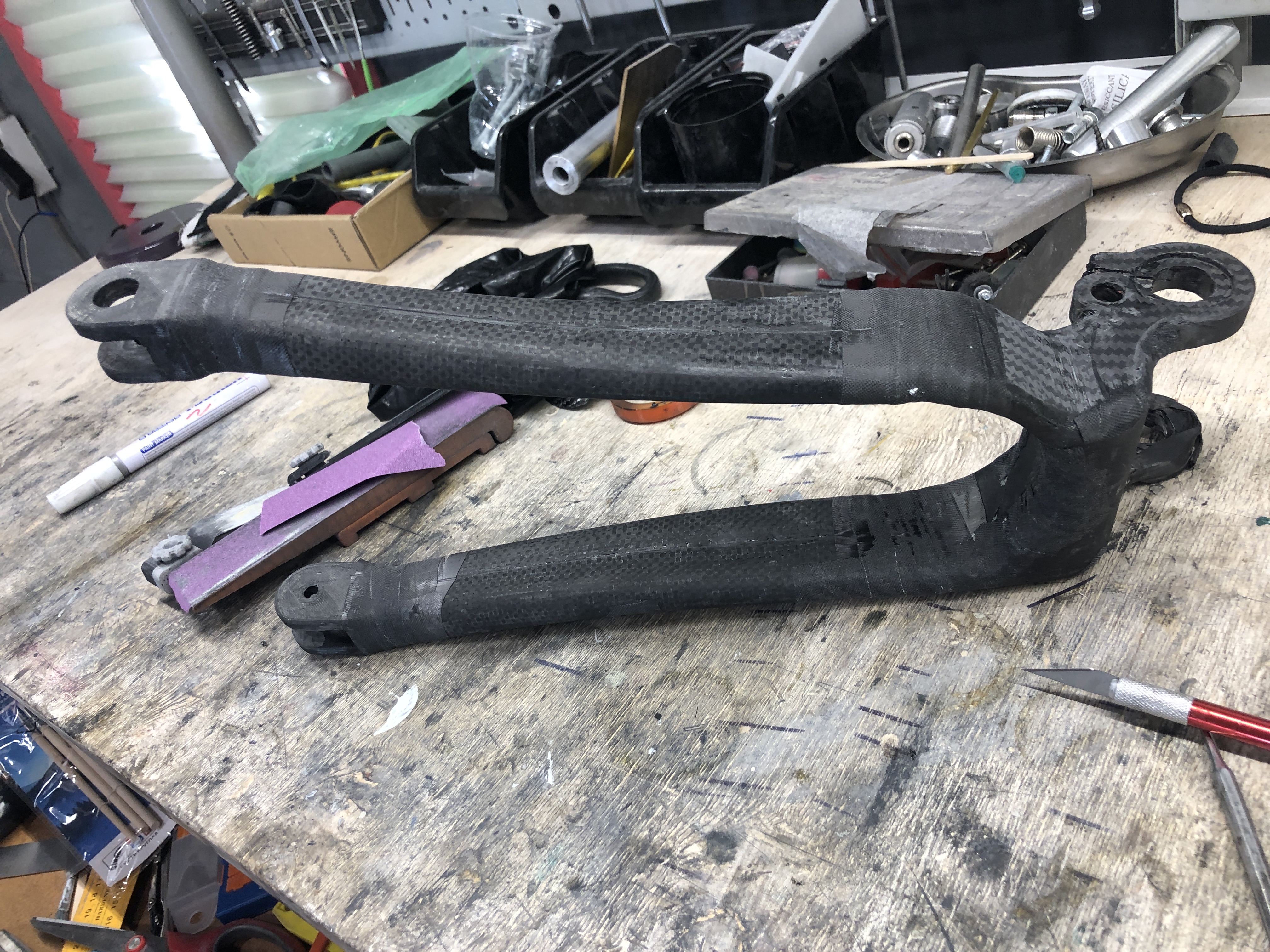

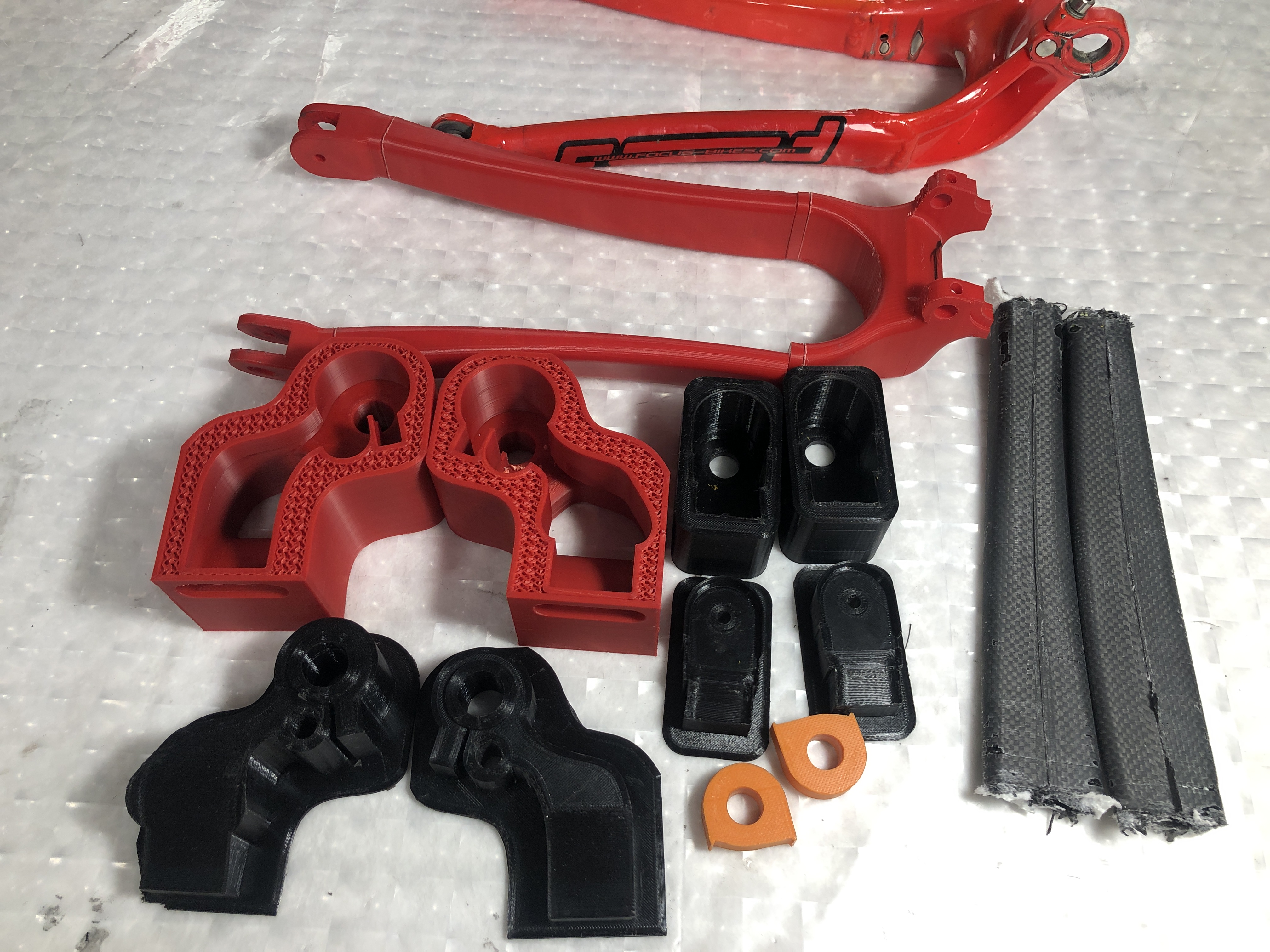

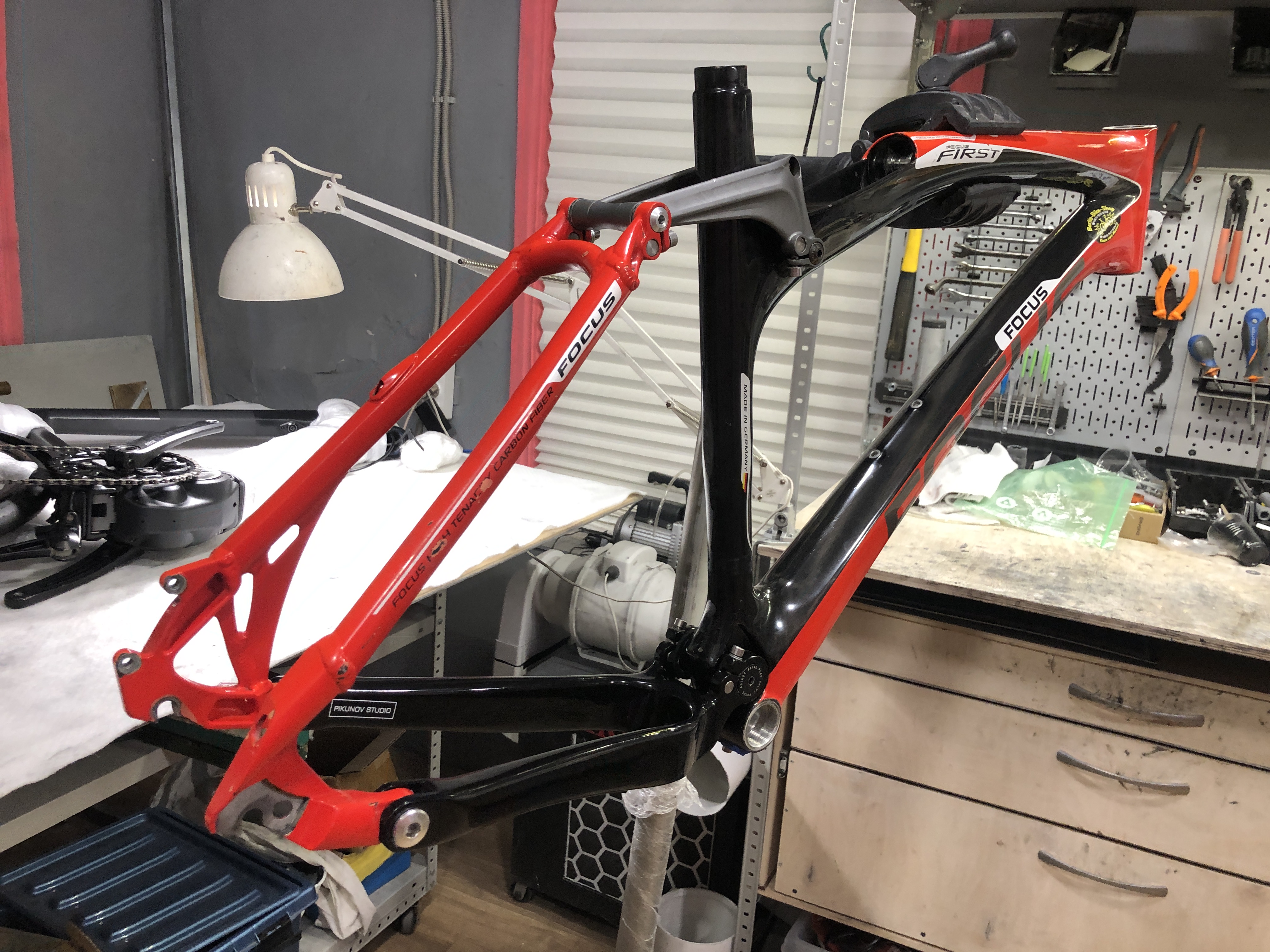

Родные алюминевые нижние перья сломались,  нам поступило предложение изготовить нижние перья из карбона.  Мы давно хотели попробовать сделать раму или хотябы часть рамы, поэтому с охоткой взялись за проект. Разработали модель, распечатали, примерили. И началось самое интересное — раздумья о методе изготовления и выборе матрицы. Судьбаносная поломка 3д принтера и ожидание его ремонта  подарила нам идею и возможность сделать  узлы из препрега. Изначально планировали делать всё из угля и смолы.  Отдельно были сделан шарнир, трубы перьев и дропауты. Потом всё собрано на стапеле, отшлифовано и покрашено.
Вот.

Напишите что нибудь.Всем добра!


























Комментарии (30)

+9
А что тут написать? Нет слов. Шикарно.
avatar

Strgv

+2
А форму изгибов перьев как повторили? 3Д-сканером?
avatar

yurtsa

+6
форму перьев сами рисовали во фьюжене360
avatar

26inch

  • ↑
+6
Что нибудь.
avatar

9009l3

+9
Написал, теперь расскажите — зачем? А если серьёзно: у Вас как всегда — шедевр!
Последний раз редактировалось
avatar

9009l3

  • ↑
+1
написать что нибудь , это просьба обратной связи на увиденное — узнать мнение уважаемой публики
avatar

26inch

  • ↑
0
Сколько стоило ?
avatar

FeelBetter

+1
Изготовление 1 единицы  перьев  30 т.р, изготовление матрицы тоже около 30 т.р.
Но так как это был первый опыт , у заказчика была хорошая скидка
Последний раз редактировалось
avatar

26inch

  • ↑
+18
Надо очень дорожить рамой, чтобы такие деньги на подобные эксперименты отдать…
avatar

yurtsa

  • ↑
+9
да, но если бы ему нужно было 10 перьев  то он за матрицу всего 3000 р заплатил и тогда перья в 33 т.р обошлись.Но у него всего одна такая рама, а не 10
avatar

26inch

  • ↑
+3
И что, теперь у заказчика одни перья и одна матрица?
avatar

SilentS

  • ↑
+58
да,  а вы умеете по другом велокопмоненты делать?
когда  мы овладеем технологией изготовления деталей без разработки персональных матриц, тогда сможем позволить себе БЕСПЛАТНО, даром(за 0 рулей),  делать индивидуальные проекты для каждого заказчика, не  потратив ни часа работы естестенно на это. и все материалы  и расходники поставщики нам к этому времени будут отправлять тоже бесплатно, так как это тоже в их интересах.  Обязательно напишем пост об этом.  Но по срокам сейчас не подскажу когда это произойдет.
Последний раз редактировалось
avatar

26inch

  • ↑
0
А я что, против матричной технологии? Или против справедливой оплаты труда? Ни в коем случае.
Но я недоумеваю, зачем в расчете стоимости указывать матрицу отдельно и перья отдельно, как будто это отдельные операции, а не две неразрывные части одного процесса. Для частного покупателя не имеет никакого значения стоимость отдельных этапов, а важна лишь финальная цена. Или предполагается, что он с этой матрицей еще несколько раз к вам обратится? Или предполагается, что какой-то клиент к вам со своей матрицей придет? Вот и не надо тут петросянить.
avatar

SilentS

  • ↑
+30
просто уточнение, более развернутый ответ. Все же разные, написали бы мы сразу что сумма от 60 т.р и тут сразу миллион вопросов что за суммы невменяемые.
из последнего  — у нас вот  на днях консультируются и спрашивают а если нам на 3 рамы перья нужны, то какой расчет, вот и расклад что троим заказчикам сумму  за матрицу можно на троих разделить.

никто и не петросянит, ну может чуть с иронией ответили, просто о наболевшем. все хотят бесплатно, самы популярный комменарий чего так дорого?  но сами на свои работы за зарплатой ходят, а мы почему то должны скидки всем делать или найти «нормальную работу»


P.S. И кстати да — если клиент придет со своей матрицей ему дешевле будет, будет стоимость только изготовления
avatar

26inch

  • ↑
+5
да, именно так и надо было написать: стоимость 60 тысяч, из которых 30 — матрица, и 30 — перья.
У меня вопросов к цене нет: цена такая — потому что проект сложный, да и результат по внешнему виду прекрасен. Понятное дело, что ремонт перьев (варка или обматывание карбоном места трещины, если есть такая возможность) был бы в разы дешевле.
Хотя не ясно, что теперь заказчику делать с поцарапанными верхними перьями. Тоже надо на карбон менять)
avatar

SilentS

  • ↑
0
У вас посадочные места под подшипники и под оси сделаны из препрега?
avatar

KAYANO

0
да, из препрега
avatar

26inch

  • ↑
0
Вы не задумывались, почему большинство именитых контор используют металлические закладные? Вы учитываете, что нагрузки полученные подшипником передаются на внешнюю его обойму, а потом на посадочную часть. При этом нагрузка не равномерная, она может быть сконцентрирована в одном месте, для композита это беда, он начнет трещать. Плюс большая беда в том, что металл с композитом вступают в коррозию, это приводит к еще большей деградации композита и разрушению посадочного места. Да, детали выглядят красиво (используя столько смолы/лака) но вам бы подтянуть свои навыки в материаловедении, было бы очень полезно
avatar

KAYANO

  • ↑
+16
задумывались, и поняли что разные брэнды разные технологии применяют. Если вы нас с именитыми брендами сравниваете, благодарим, прям комплимент. Приятно.
Нагрузку конечно учитываем, для этого проводим тестовые выклейки и экспериментируем с составами и методами усиления. Про коррозию конечно вкурсе. Как вы узнали о большом количестве смолы кстати? вы ошибаетесь, смолы столько сколько нужно для угля.   Если вы про космметику, то мы покрыли перья грунтом, краской и лаком, а потом ещё напалировали, поэтому блестит. Уточнюещё раз (ато вдруг), блестит  — не из за смолы!

Спасибо за ваш совет по подтягиванию навыков, вот прям в точку, согласны что нет предела совершенству.

avatar

26inch

  • ↑
0

KAYANO, вам бы подтянуть свои навыки не в теории в интернете, а на практике и тогда возможно придёте к другим выводам)
Последний раз редактировалось
avatar

daen

  • ↑
+6
Последний раз редактировалось
avatar

26inch

  • ↑
0
а что с прочностью? материала проложили с запасом? вес в итоге получился выше, чем у алюминиевого варианта?
avatar

mor

0
хоть я сильно и не люблю каньон, но данная часть велосипеда у них высылается за 150 евро
а тут половина рамы кувалды за перья )
avatar

fb_1662599190679122

+16
хоть я сильно и не люблю каньон, но данная часть велосипеда у них высылается за 150 евро
У них серия, а не кастомное производство в единичном экземпляре. Принципиально несравнимо. Ну или можно брать перья каньон, почему нет =)
avatar

SPY

  • ↑
+4
понимаю, просто такой шанс попробовать кувалду, а вместо этого перья на древний ляс )
avatar

fb_1662599190679122

  • ↑
0

Последний раз редактировалось
avatar

Yue

  • ↑
+13
вопрос экономической целесообразности при ремонте рамы 20-летней давности, как правило, не стоит
avatar

SilentS

  • ↑
0
А печка была или без нее обошлось? Результат красивый)
avatar

affro

0
да конечно печь для работы с препрегом  есть у нас. Спасибо )
avatar

26inch

  • ↑
+10
Ждем, когда начнете делать сами рамы в малосерийном варианте!
