Новое железо — Стальной прототип даунхилльного байка от Chromag

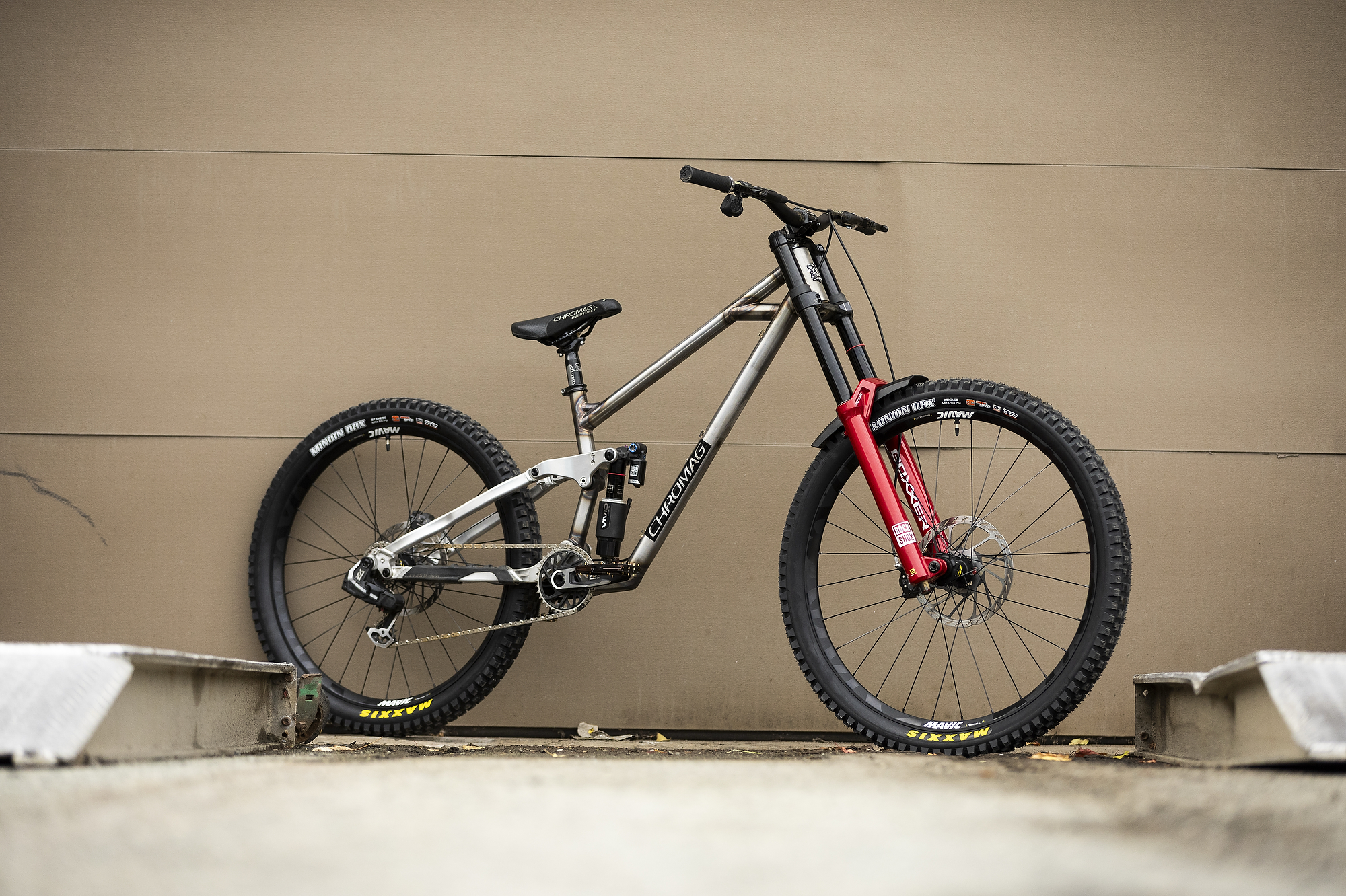

В Вистлере засветился стальной прототип даунхилльного байка от Chromag.

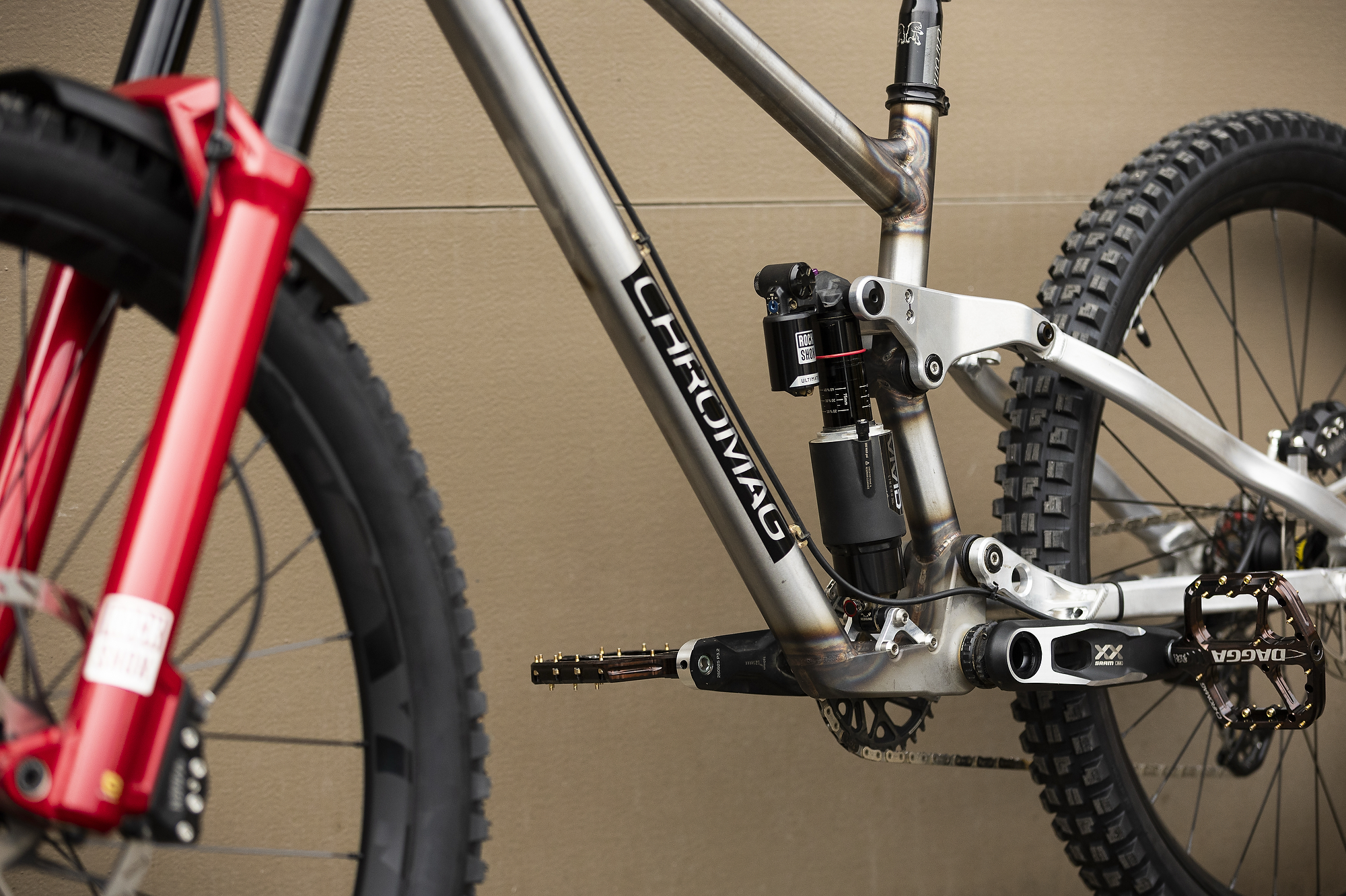

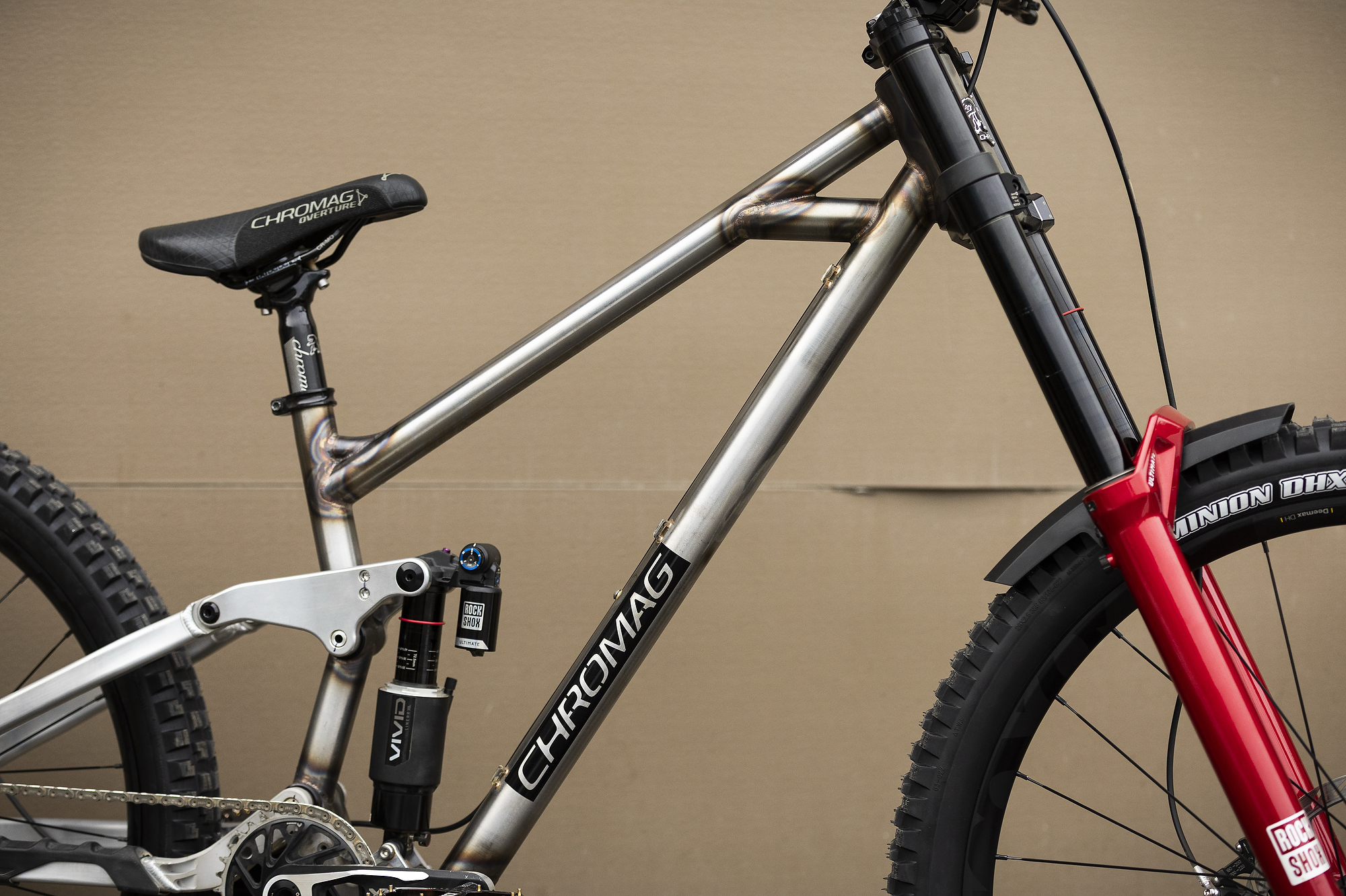

VitalMTB публикует фотографии нового прототипа от Chromag, которые сделал Рик Шуберт (Rick Schubert). Байк дебютировал ещё на Crankworx. Основатель Йен Ритц (Ian Ritz) рассказывал розовому ресурсу, как собрана рама: Передний треугольник стальной, перья алюминиевые, это маллет. Рама построена по 4-рычажной компоновке и визуально напоминает прошлогодний прототип фрирайдного Throwdown на 170мм хода, с поправкой на больший ход и другое исполнение.

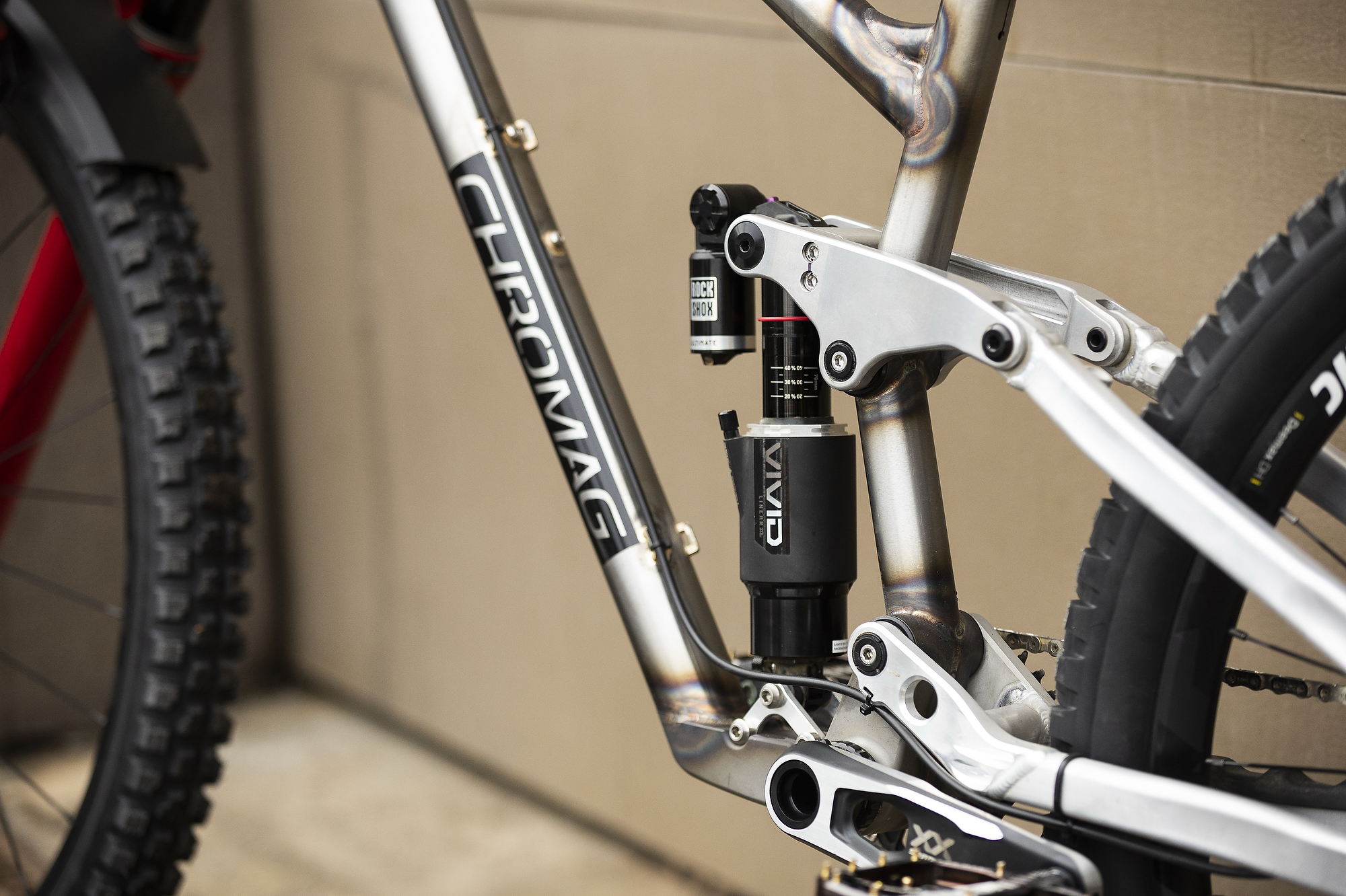

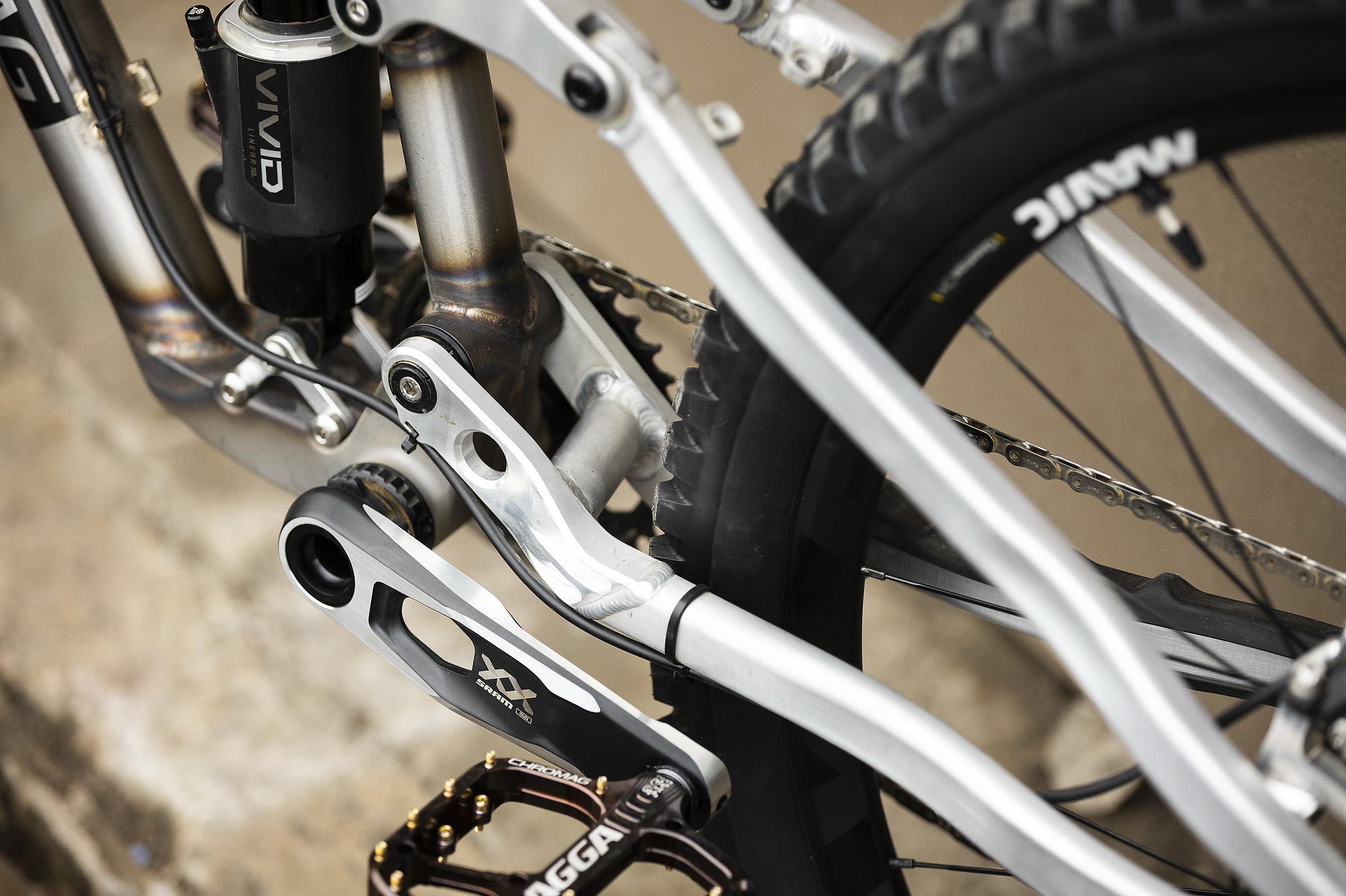

Нижнее крепление аморт съёмное.

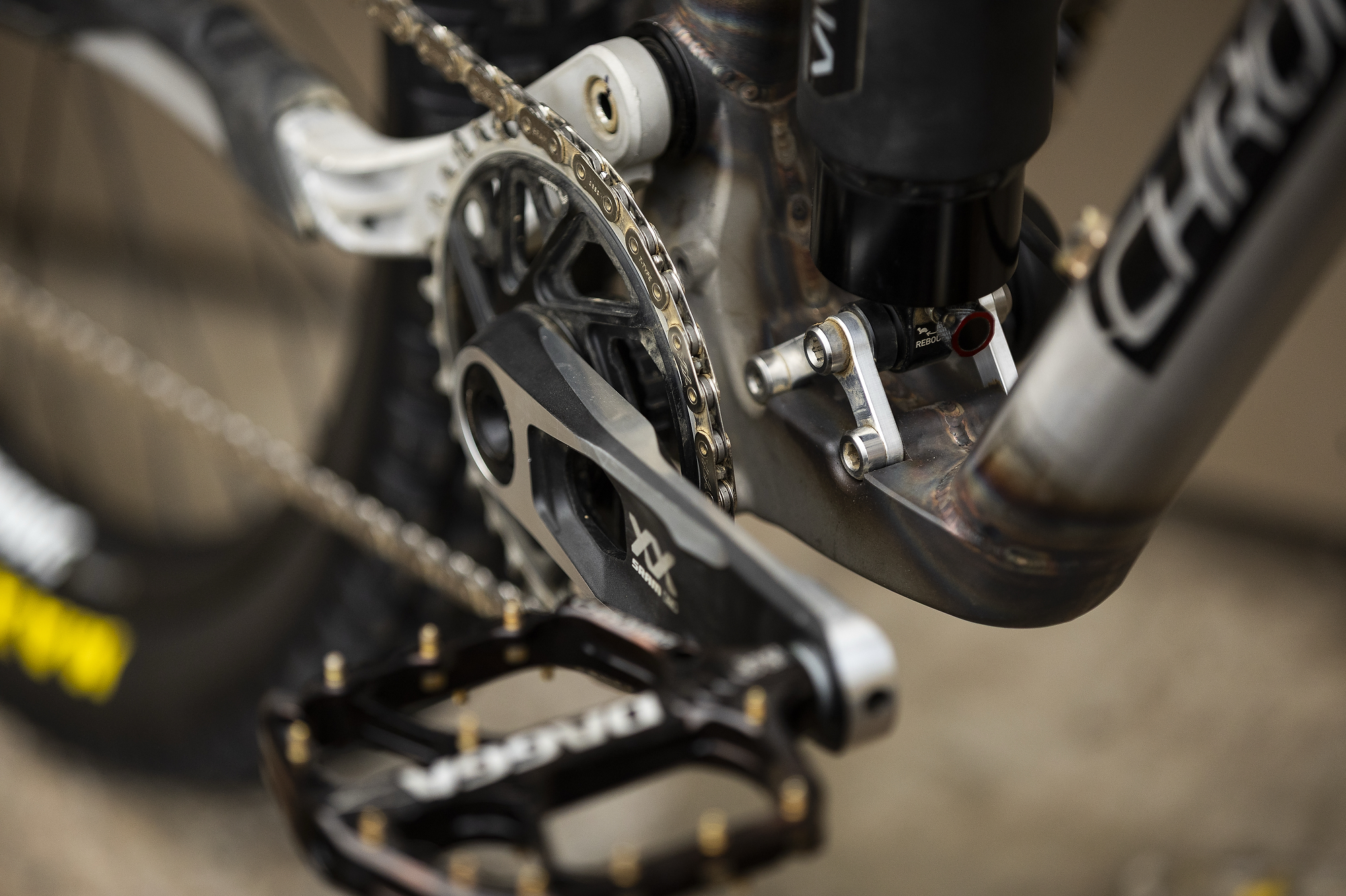

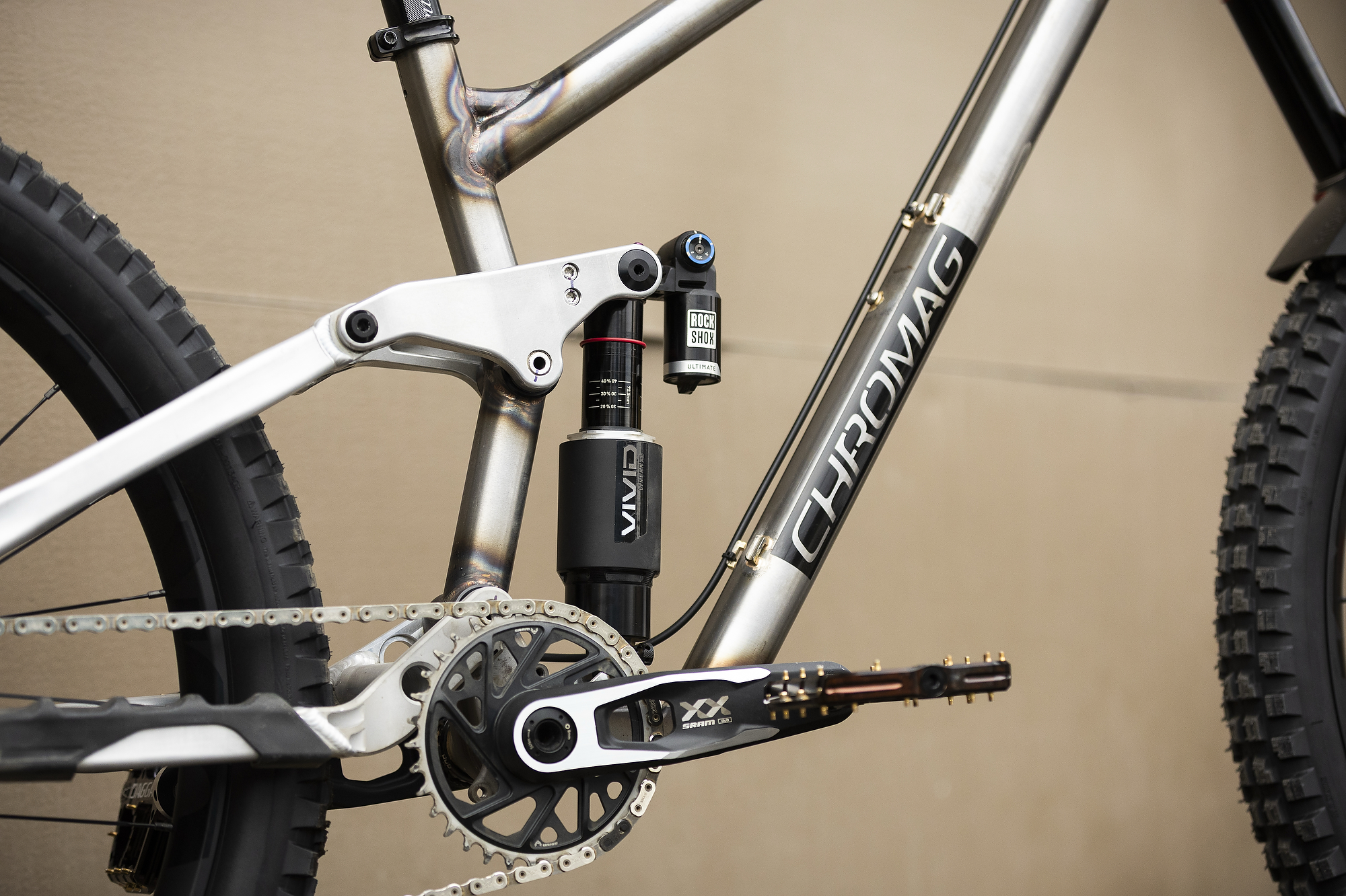

Кареточный узел печатают и сваривают из двух половин, после чего фрезеруют в нём отверстия под основной шарнир и саму каретку стандарта BSA, есть уши  ISCG05.

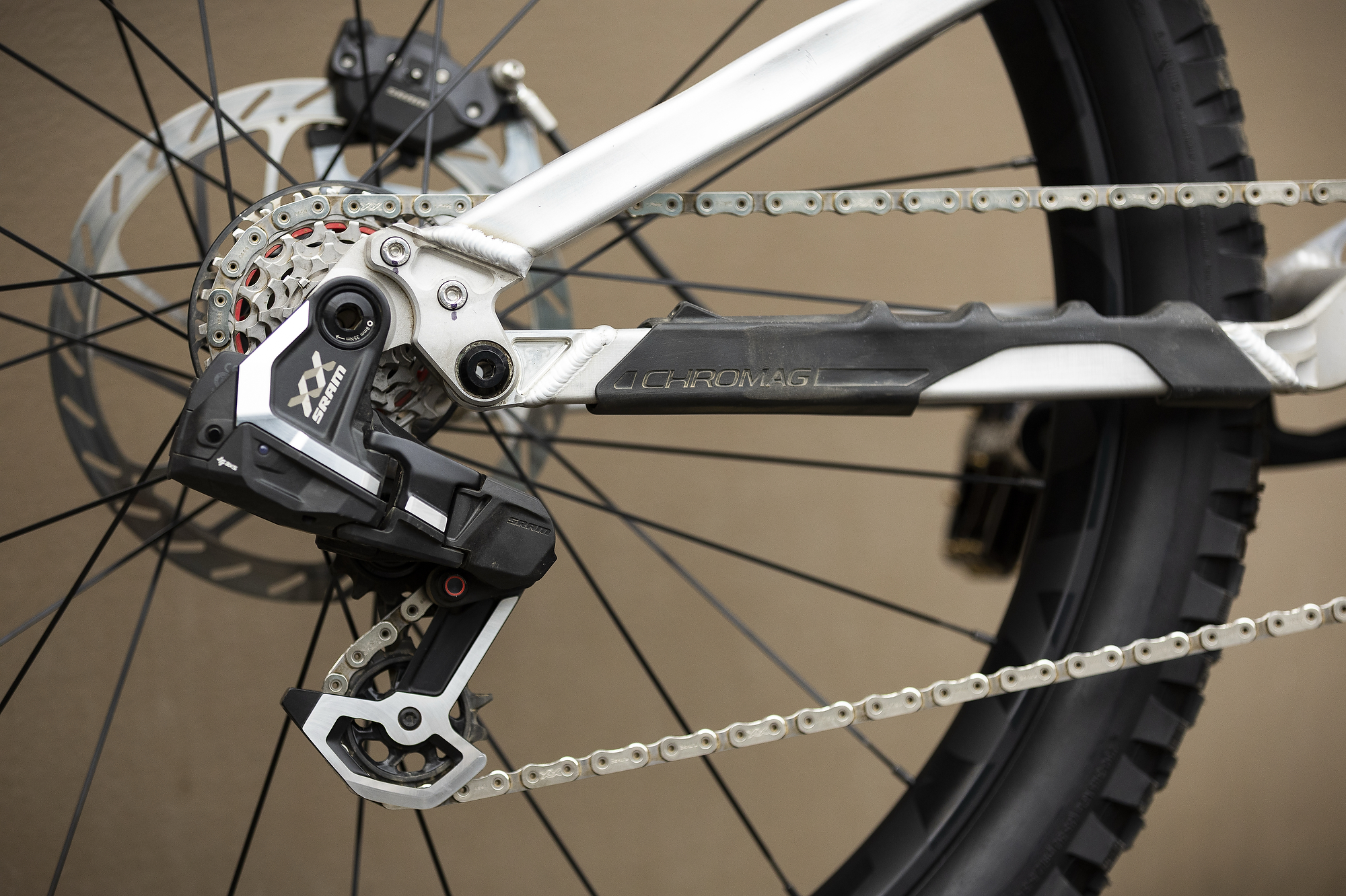

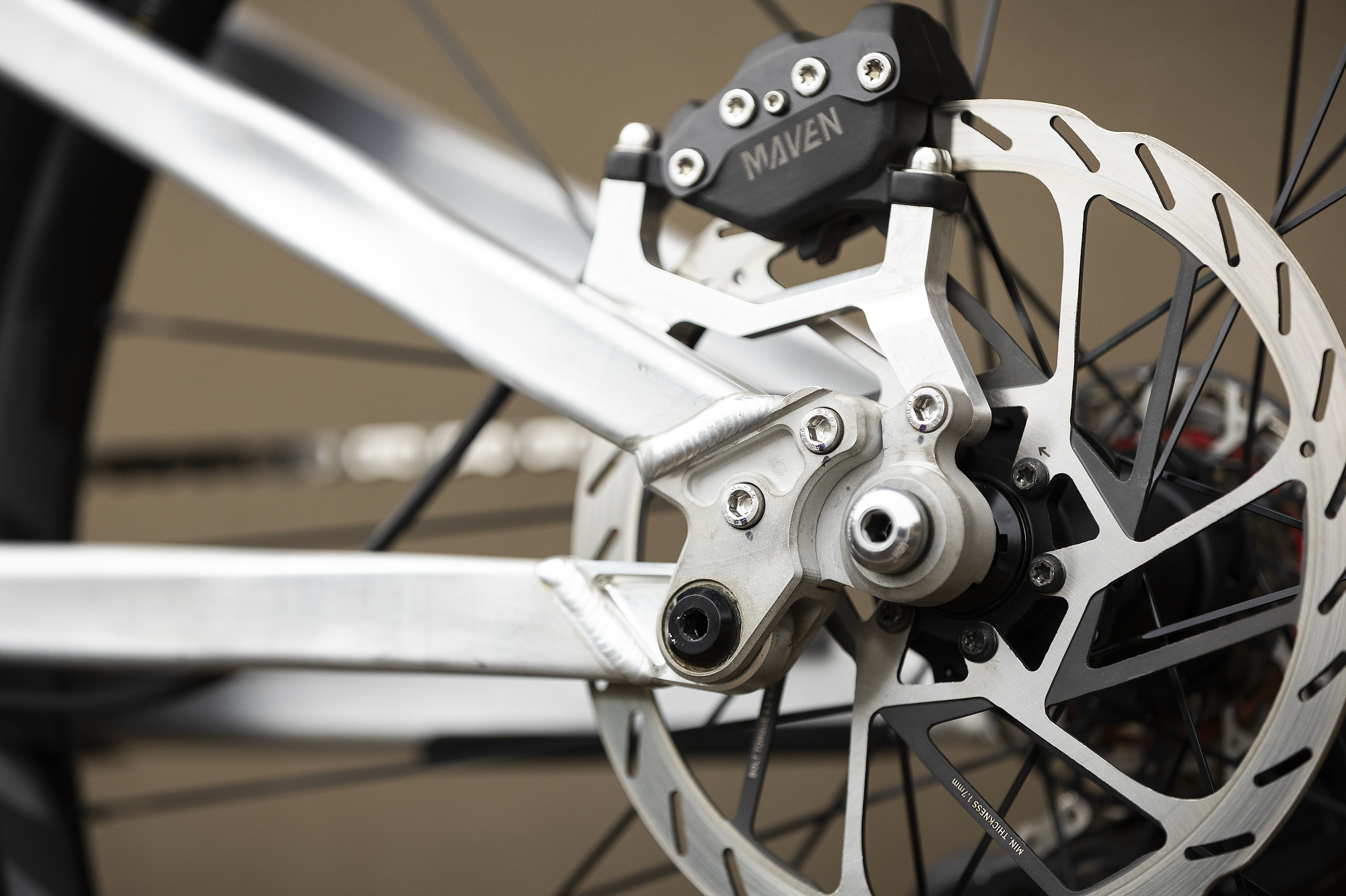

Дропауты съёмные.

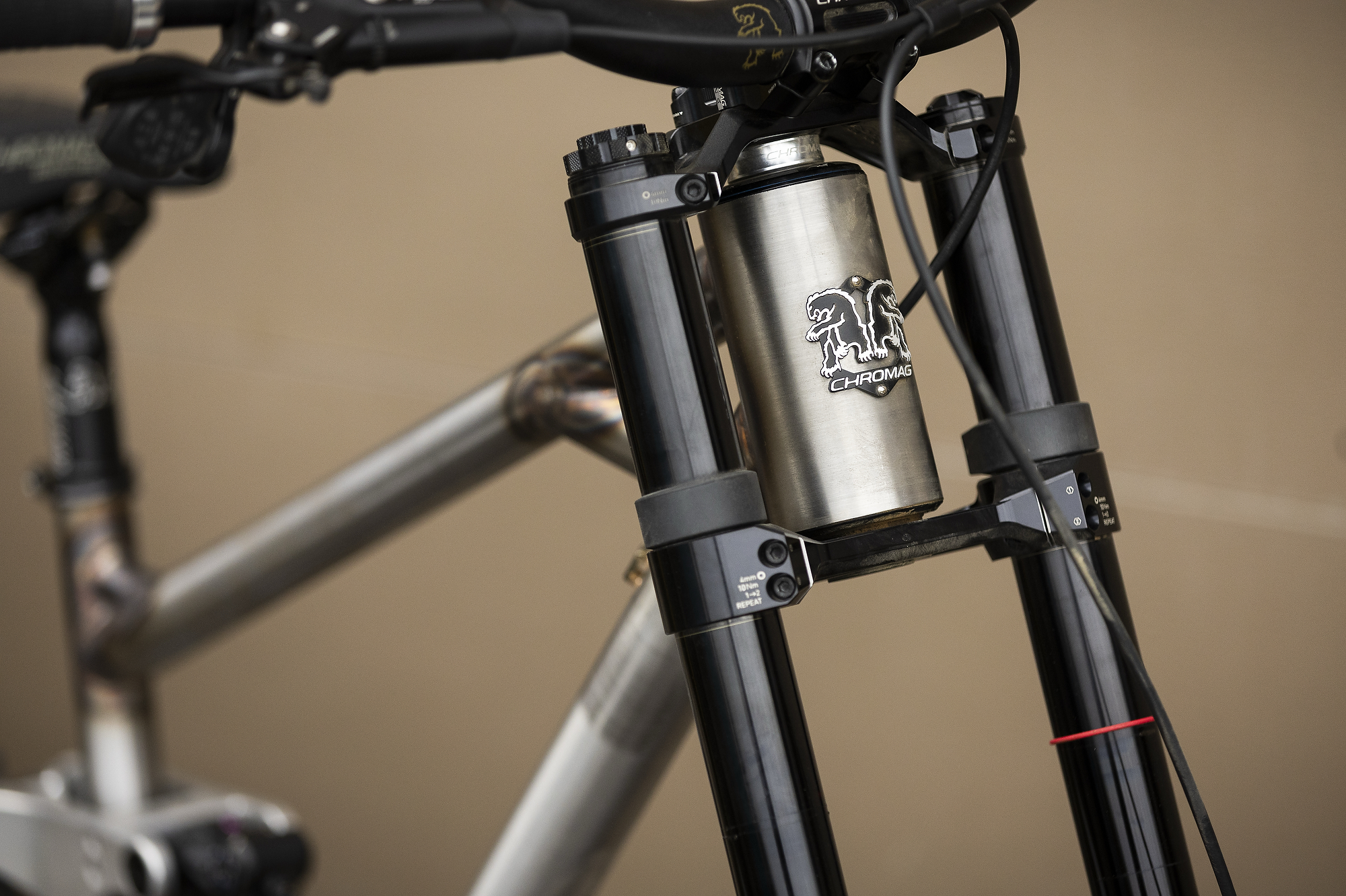

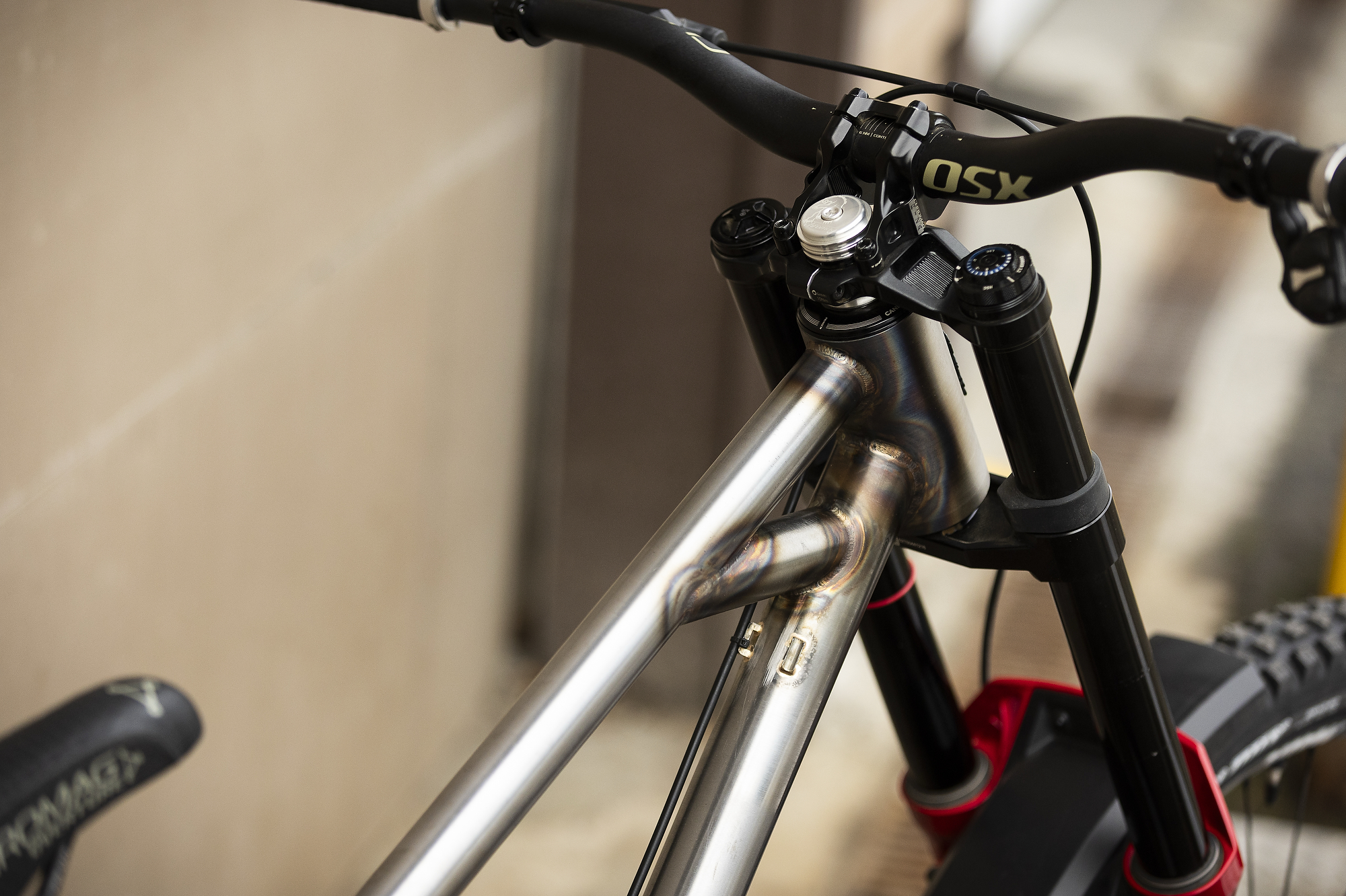

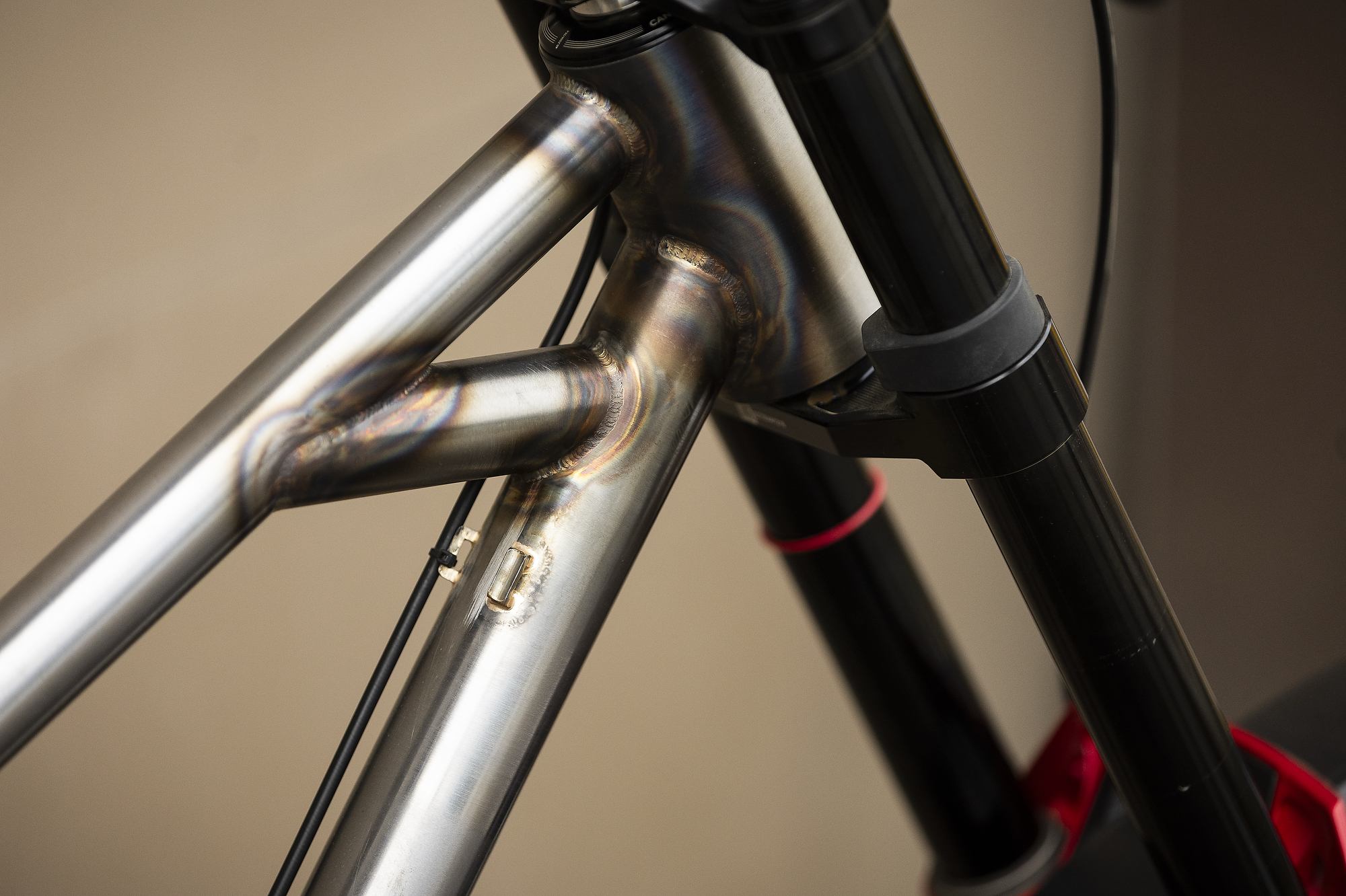

Проводка внешняя, стакан 1.5" для установки всяких регулируемых рулевых.

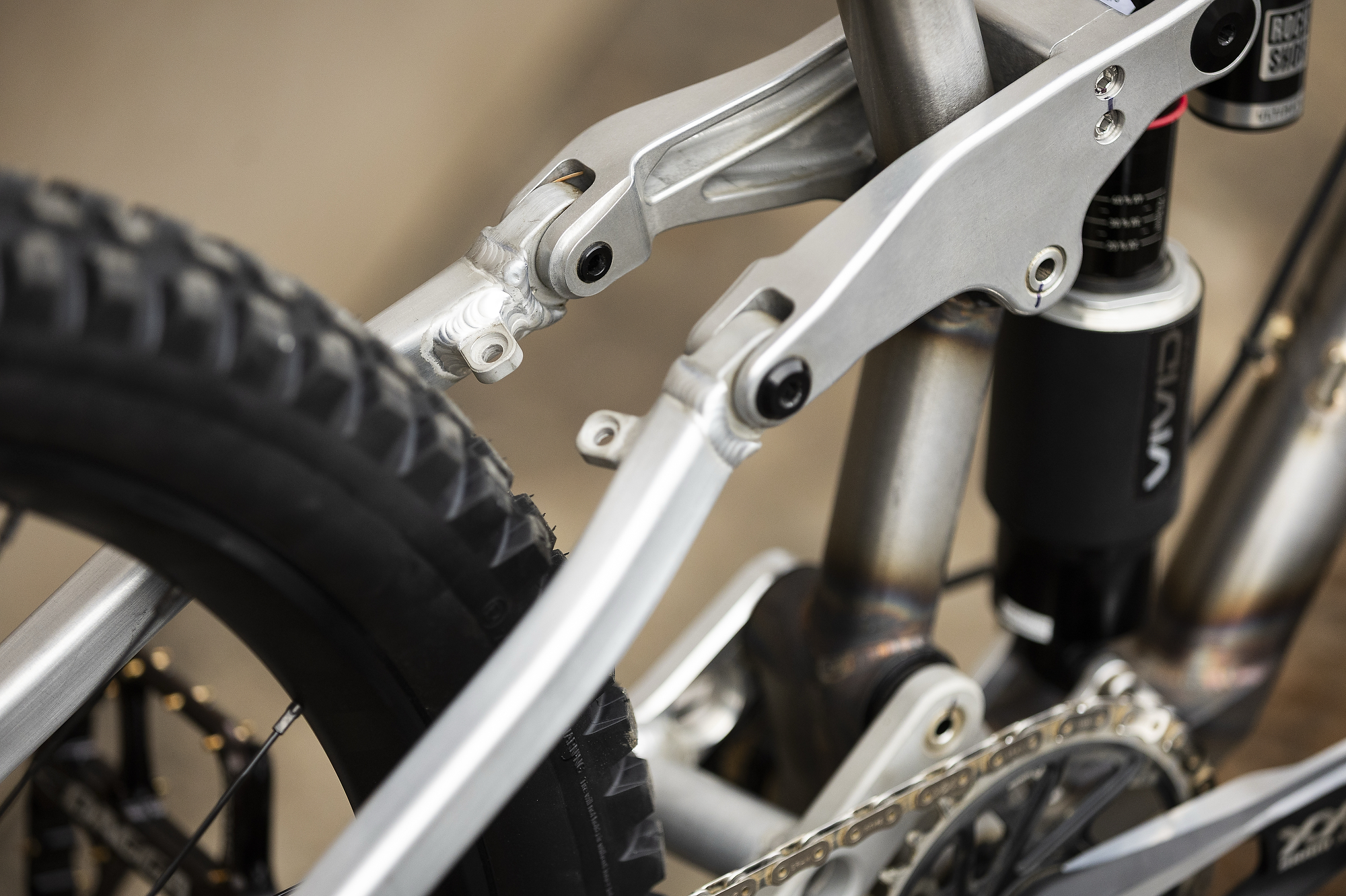

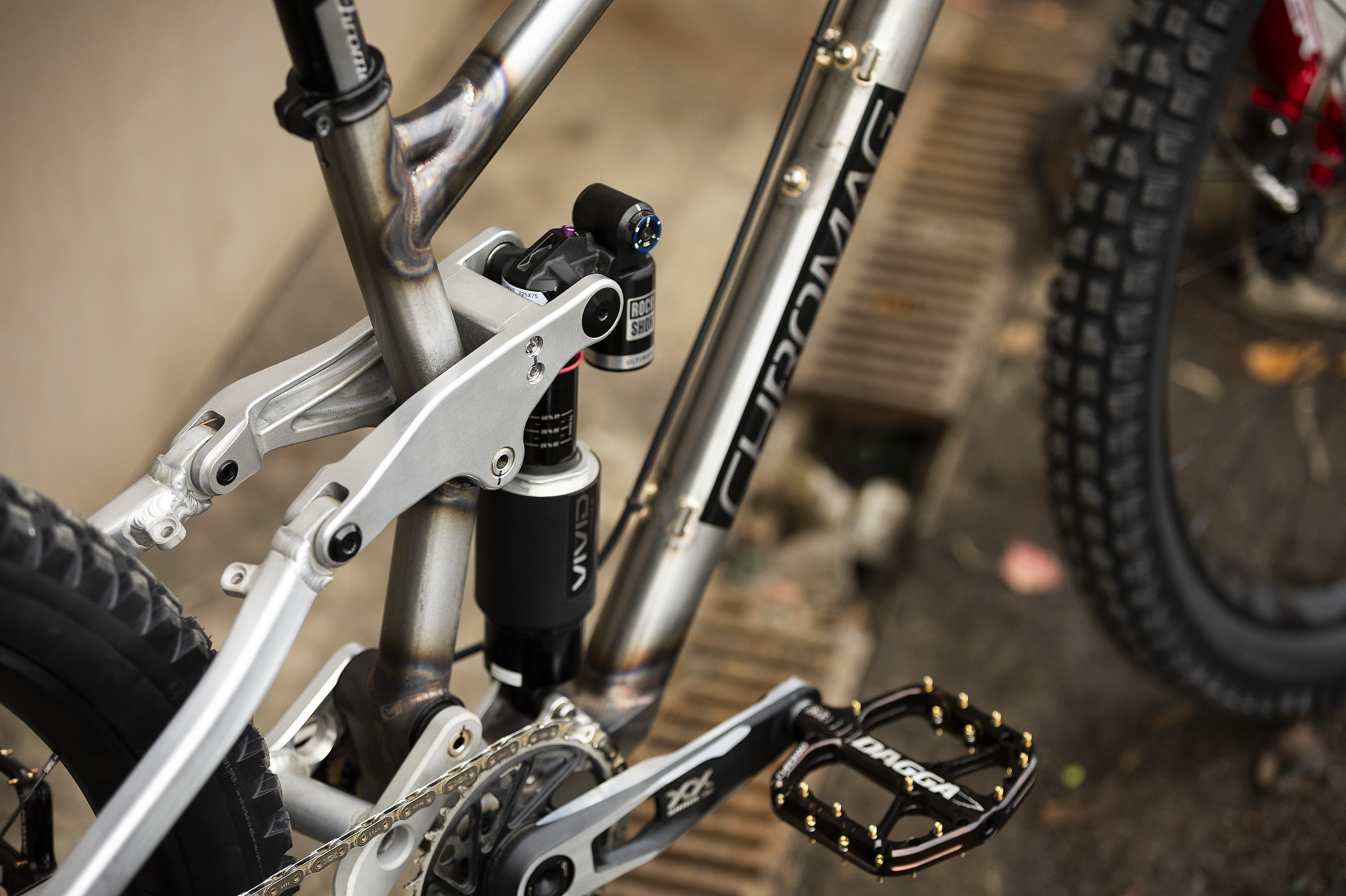

Линк алюминиевый, скручен из двух боковых пластин и проставки между ними. А между верхними перьями есть крепление для перемычки увеличения жесткости.



На нижней трубе можно заметить крепление для бутылки.


Какая-то дыра с непонятным назначением в левом нижнем пере.

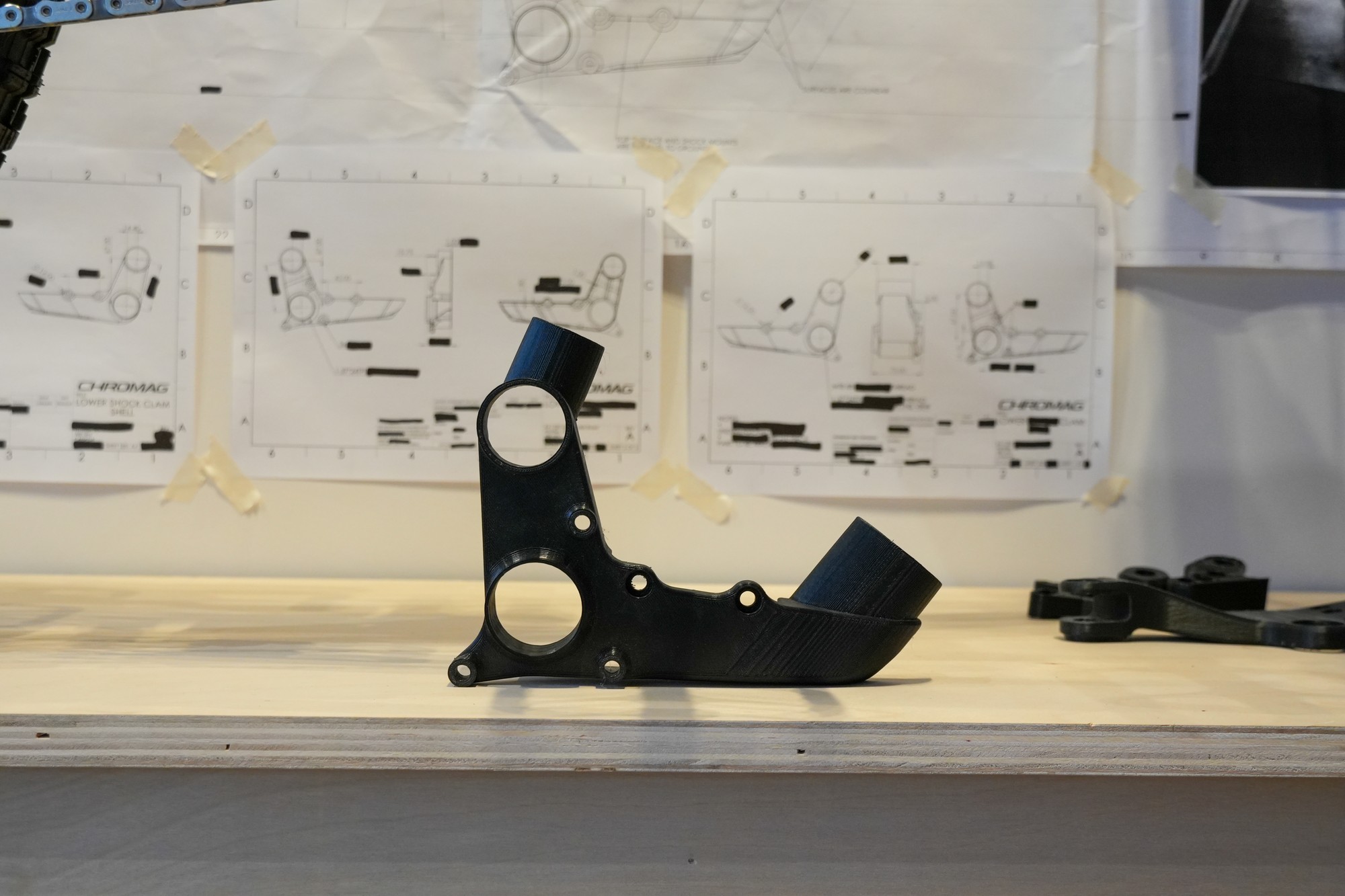

Печатные прототипы разных узлов.

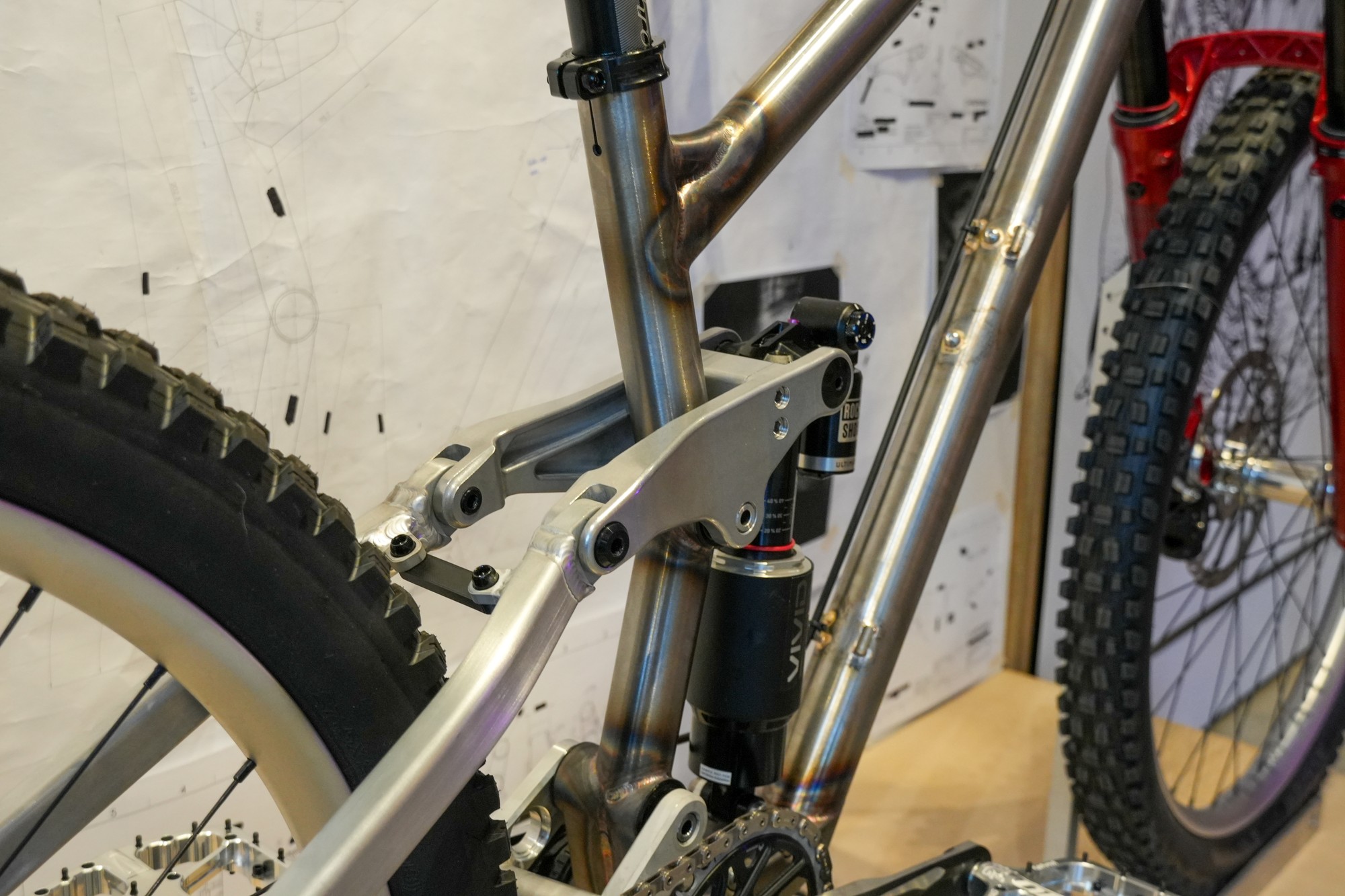

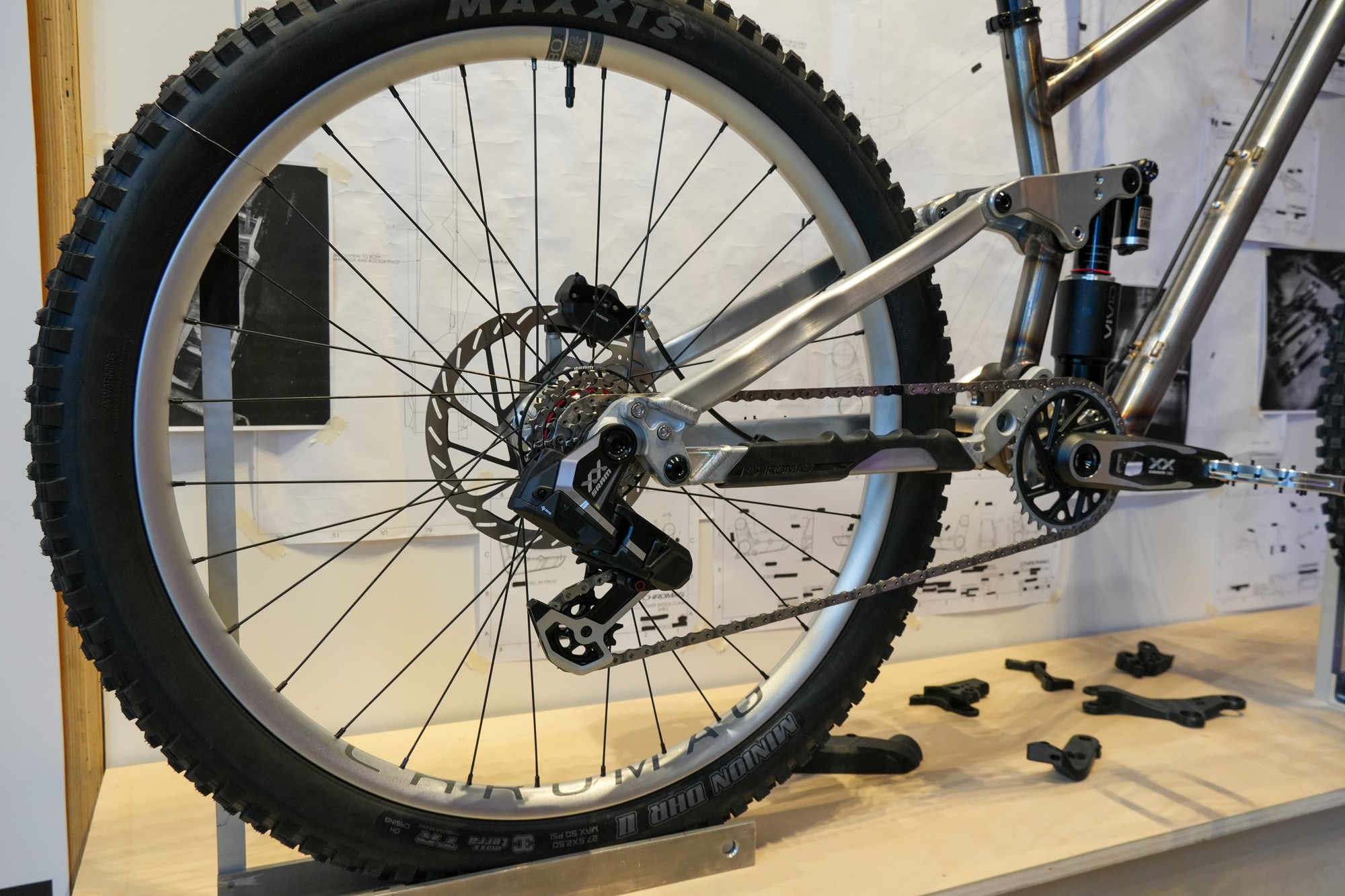

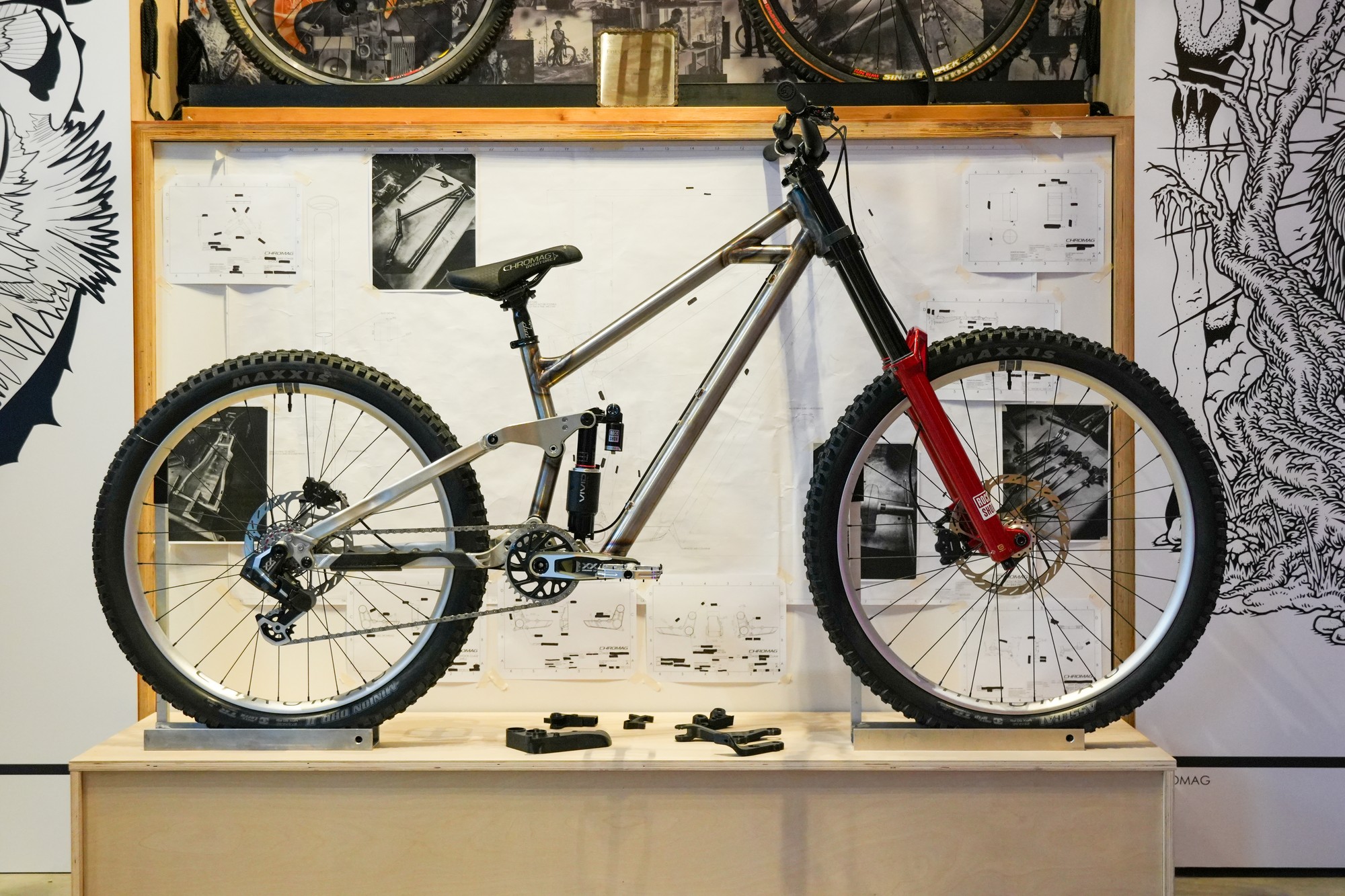

А на этом фото с выставки байк с перемычкой между перьями.



Chromag проделали отличную работу, прототип смотрится годно! Пока никаких подробностей по дальнейшему будущему проекта нет.
