Сборка байка — Самовар с коробкой и ремнём JS V2

Пинкбайк рассказывает про очередной шедевер домашнего самоваростроения от 18-летнего парня.

В 16 лет, после курсов слесаря-механика, Юлиус Шлендер (Julius Schlender) спроектировал и построил свой первый самовар. Байк понравился ему настолько, что он продал остальные свои велосипеды. Но через два года Юлиусу захотелось построить байк с коробкой и ремнём — так появился JS V2 (инициалы Юлиуса и приписка с версией рамы). У Юлиуса есть бонус в виде мастерской и инструментов от семейного бизнеса в области металлообработки, но фрезеровке, токарному делу, и проектированию в САПР Юлиус научился сам и раму делал тоже сам.

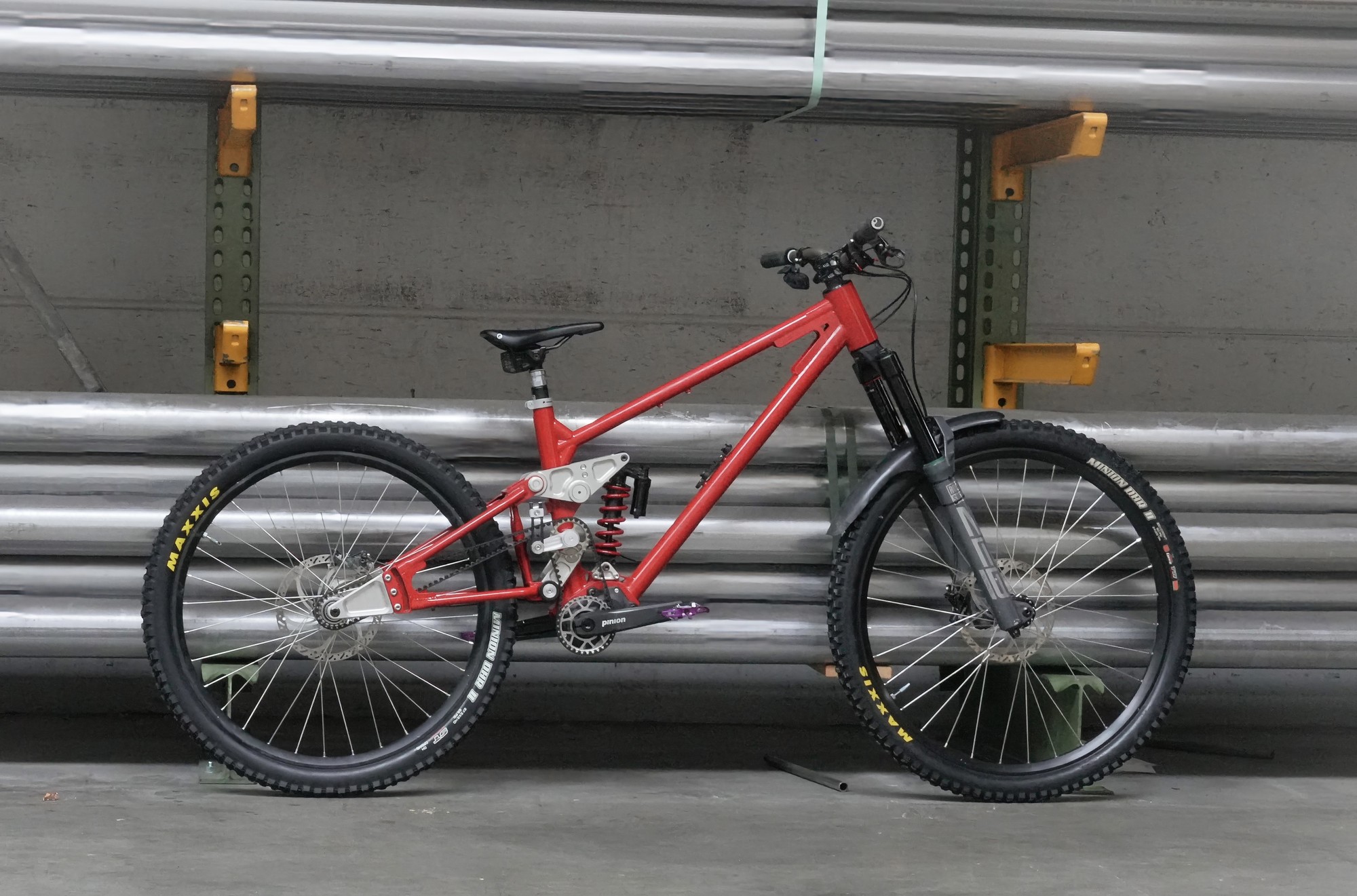

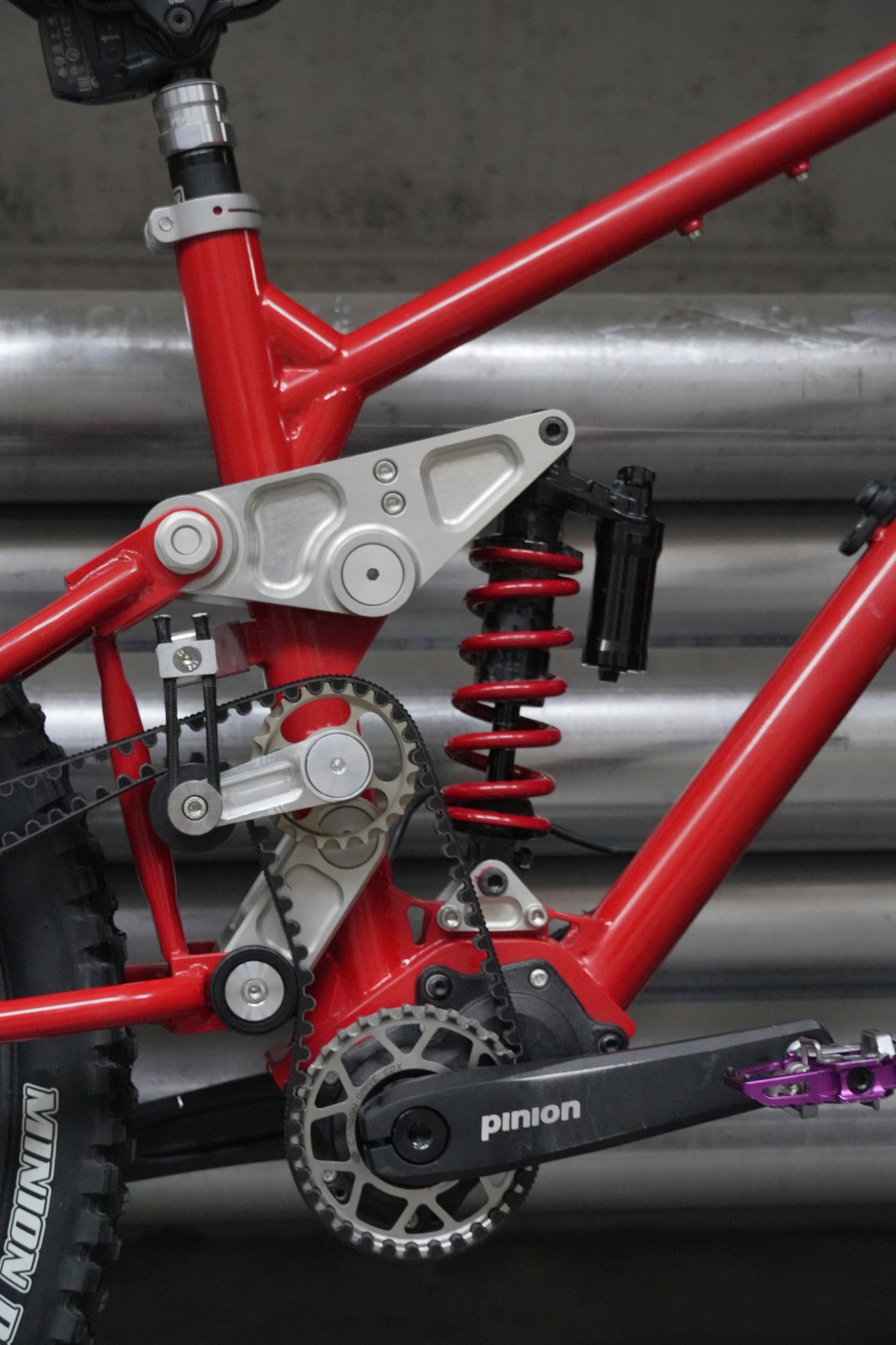

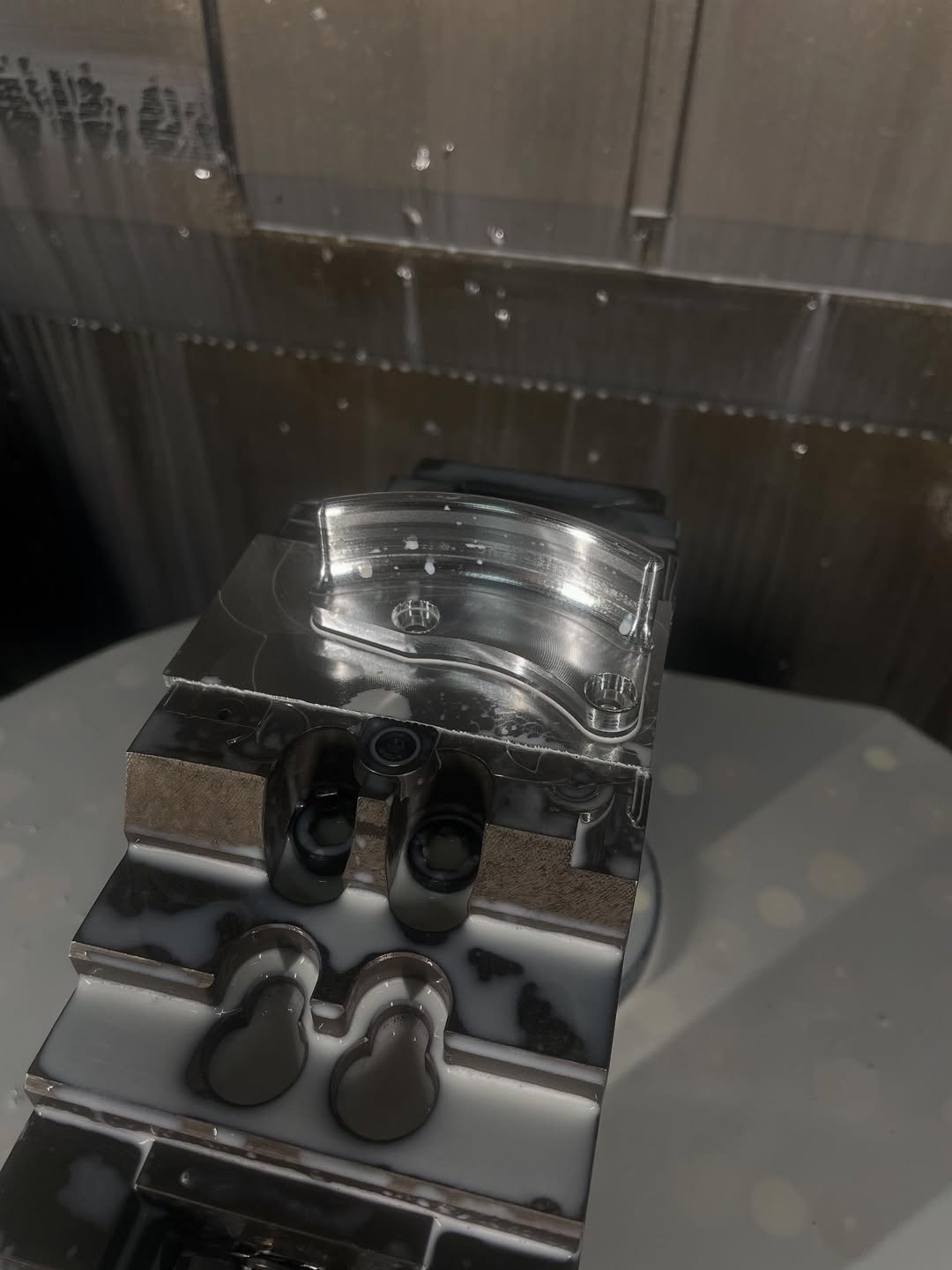

Рама собрана из 25CrMo4, линки и дропауты фрезерованы из алю 7075. Конструкция подвески с виртуальным хай-пивотом. Кинематика довольно прогрессивная, чтобы можно было использовать пружинный аморт. Но нижнее крепление съёмное, так что прогрессию можно подрегулировать. Обратите внимание на качество обработки линков и оснастки!

Ход подвески 167мм, вилка на 170 или 180мм хода. В качестве трансмиссии выступает коробка Pinion c1.12 с ремнём Gates. На нижней трубе есть крепление для бутылки, а под верхней крепление для мультитулов.

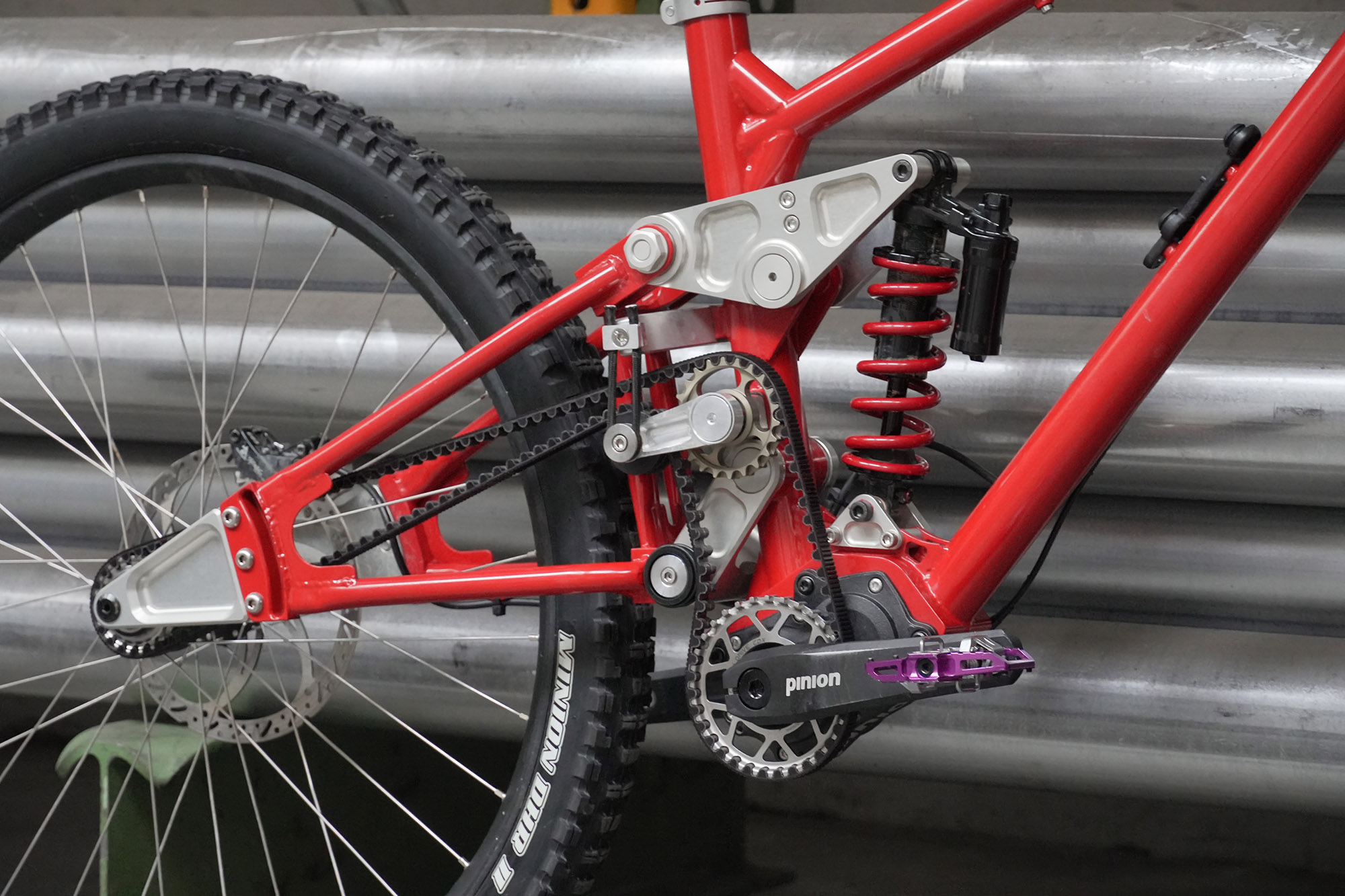

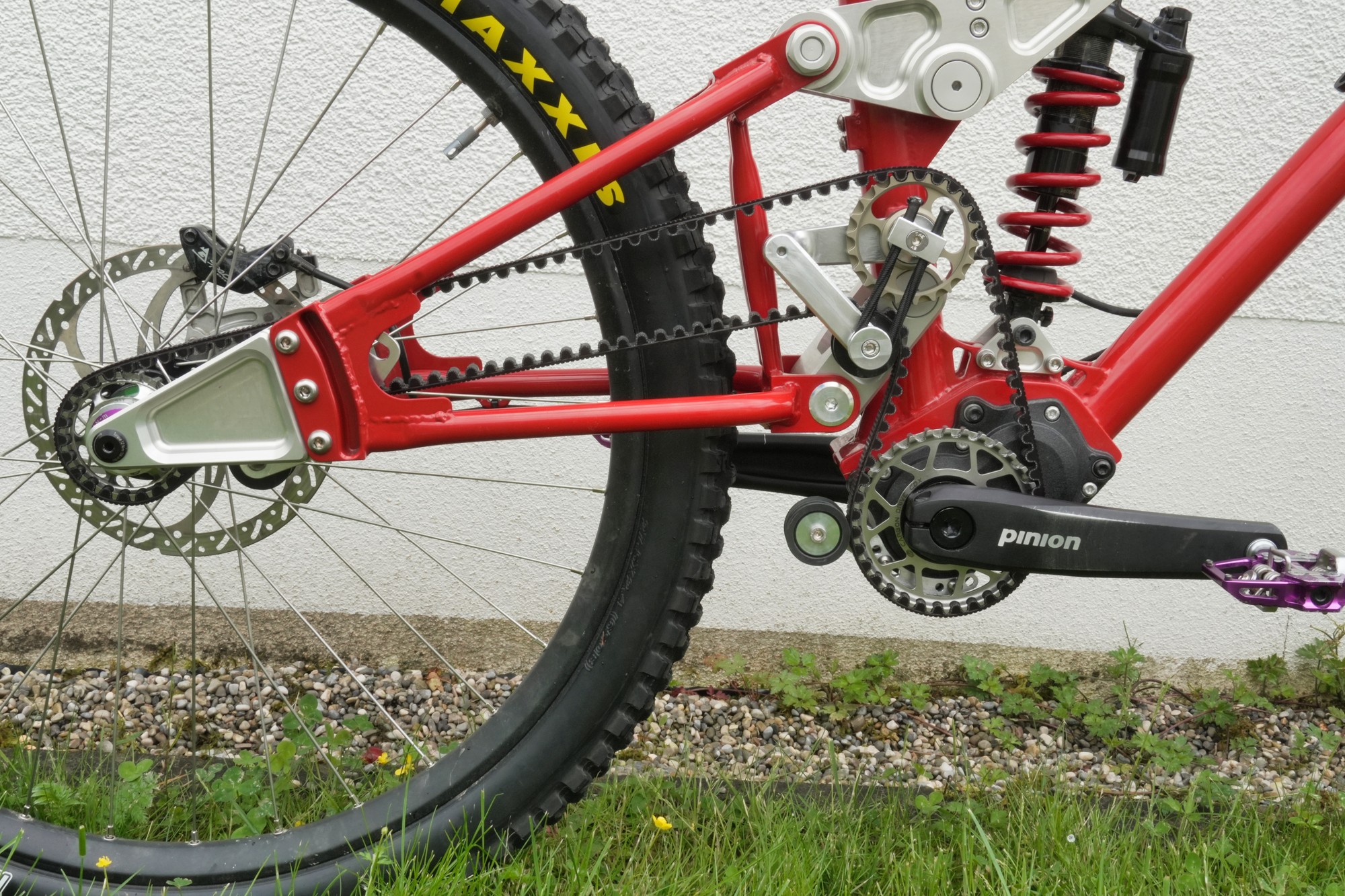

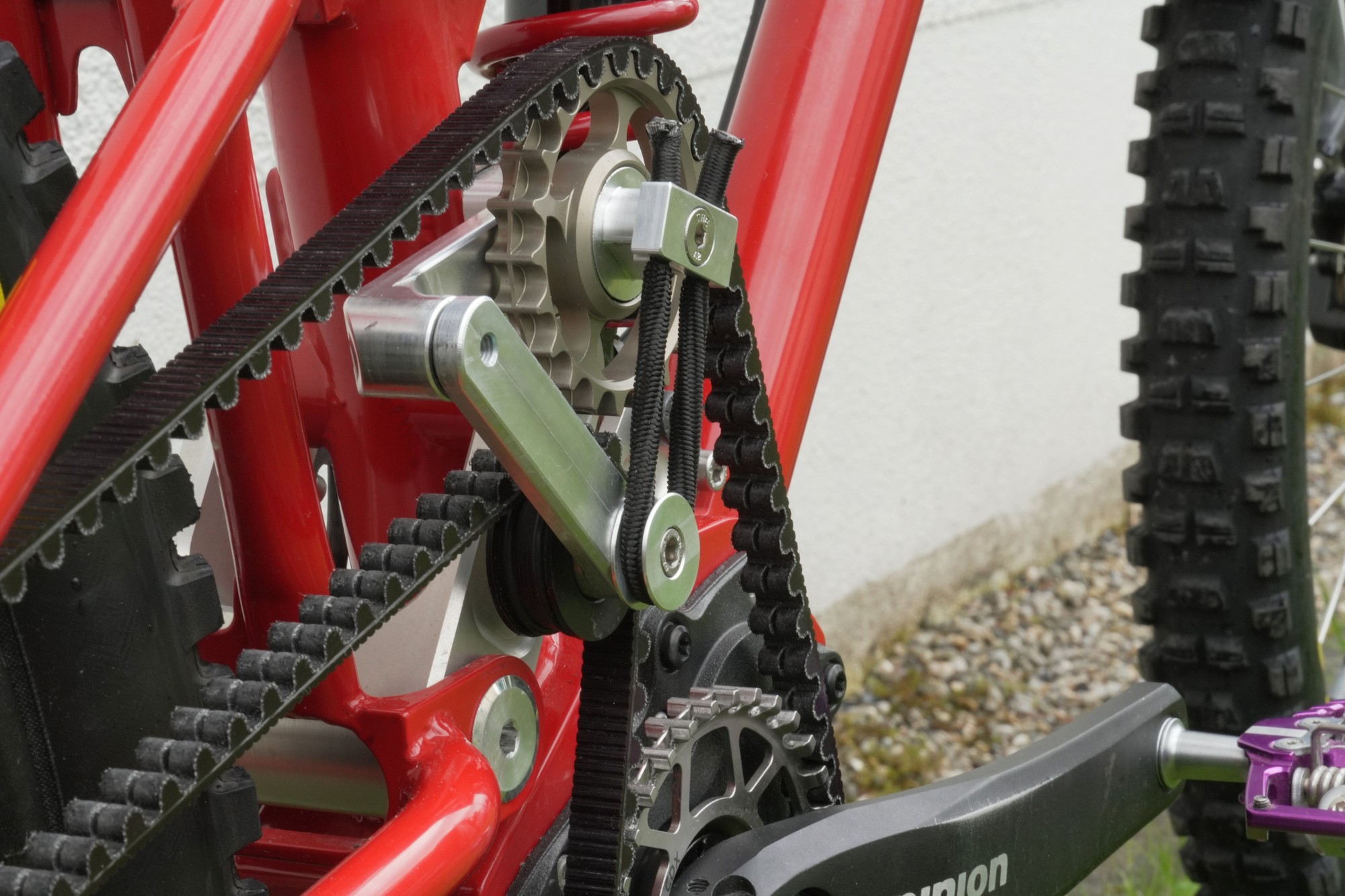

Вторая итерация натяжителя. В качестве упругого элемента используются резинки из хозмага, которые легко заменить в случае выхода из строя. Ролик с нижнего крепления заднего треугольника переехал в более традиционное место, а конструкция натяжителя стала менее громоздкой.

Проект унёс множество часов и подкинул кучу проблем. Я его закончил на прошлых выходных и уже успел обкатать в Леоганге. Байк работает и отлично едет! — Юлиус

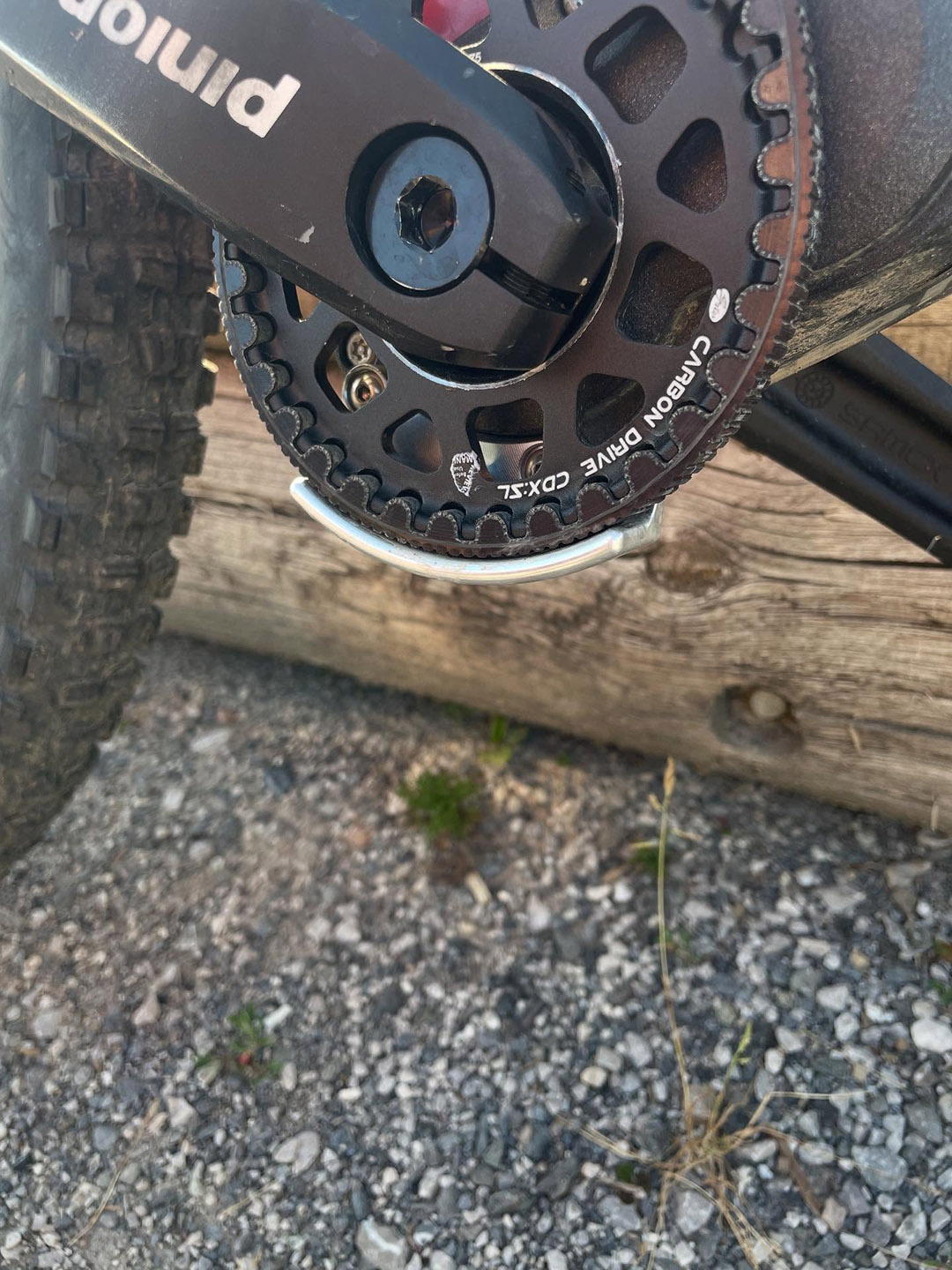

Совсем недавно Юлиус добавил небольшой баш на коробку, чтобы камни не убивали ремень.

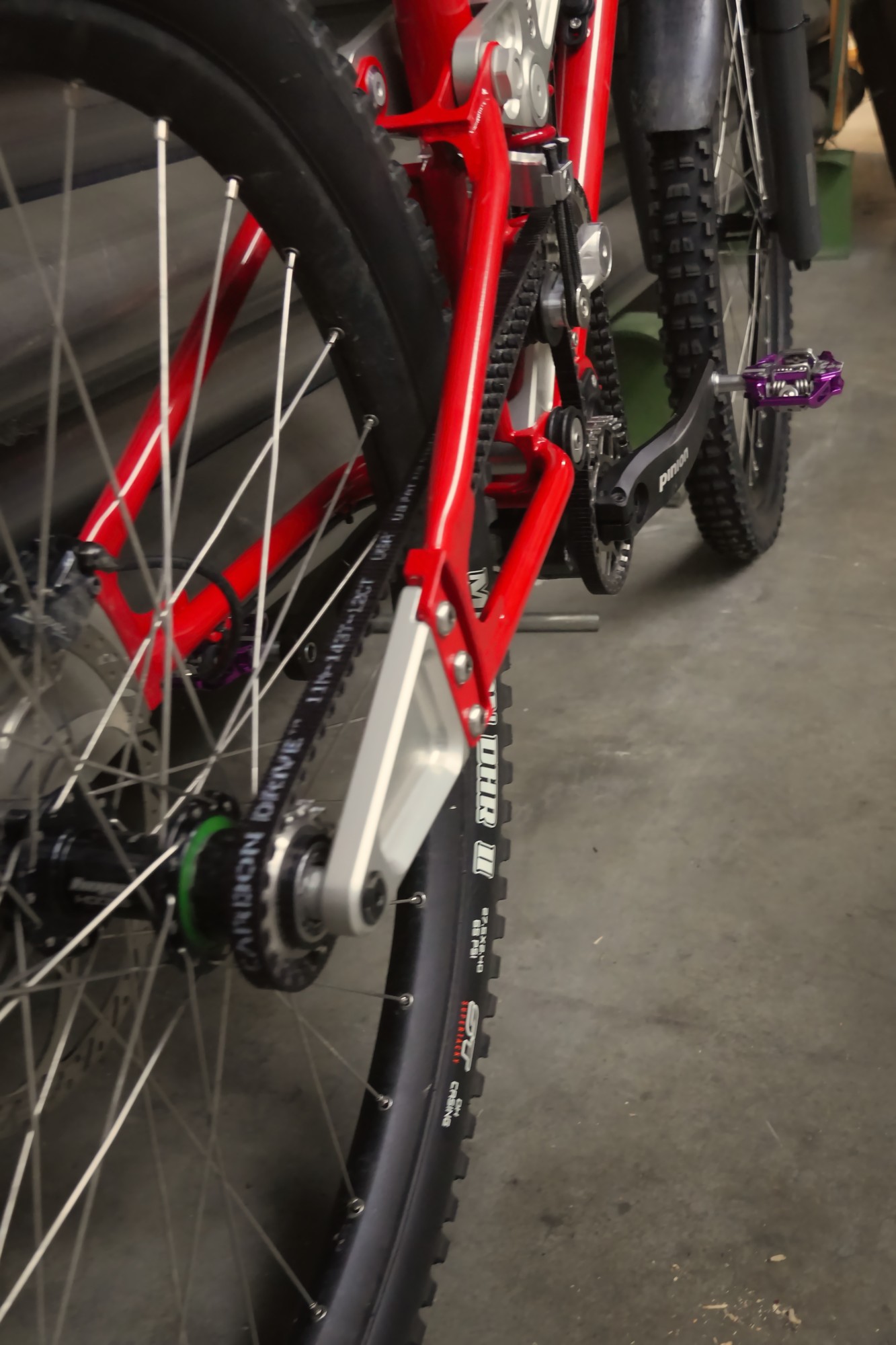

Рич 480мм, дроп каретки 20мм. Одна из бросающихся в глаза фишек — здоровенные фрезерованные дропауты. Длина перьев в сэге — 510мм!

Это может показаться слишком длинным для большинства катальцев, но такое стоит попробовать. ОНИ ТАКИЕ КАЙФОВЫЕ! — Юлиус.

На создание байка ушло примерно 18 месяцев.

Следить за успехами Юлиуса можно на его страничке.

Поделиться
добавить в избранное
+63
Мнения
- Aigo,
- timman,
- GrifonI,
- barmaglot,
- Logoffski,
- reat,
- DenisPonomariov,
- metallbrazer,
- kirien,
- Andrew65,
- ReactorCupObninsk,
- yavictor37,
- Steps013,
- SPY,
- SergeiZ,
- alzz,
- Betaal,
- sav,
- Solganis,
- 77stalker77,
- Zato1,
- Etopen

kuzlich Кузька

Неформальный чатик 26-го, например

Комментарии (18)

Тут без дизайнера не обошлось. Обычный слесарь сделает что-то похожее на самовар из водопроводных труб

FeelBetter

22 июня 2025, 13:33
↓

Рич, сэг, дроп… Вес-то где??

TApoK

22 июня 2025, 19:46
↓

+22

Вес-то где??

Для стального самовара мне кажется, вес не важен.
Вон, на чемпионатские дх-повозки аж гирьки дополнительно прикручивают...

yurtsa

22 июня 2025, 22:58
↑
↓

Так то дх-повозки, а тут — эдурия: худо-бедно самому крутить надо.

Strgv

23 июня 2025, 04:30
↑
↓

+11

Недавно было два поста с весами дх и эндуро всяких спортсменов. Принципиальной разницы в весе там не набирается

yurtsa

23 июня 2025, 08:42
↑
↓

+19

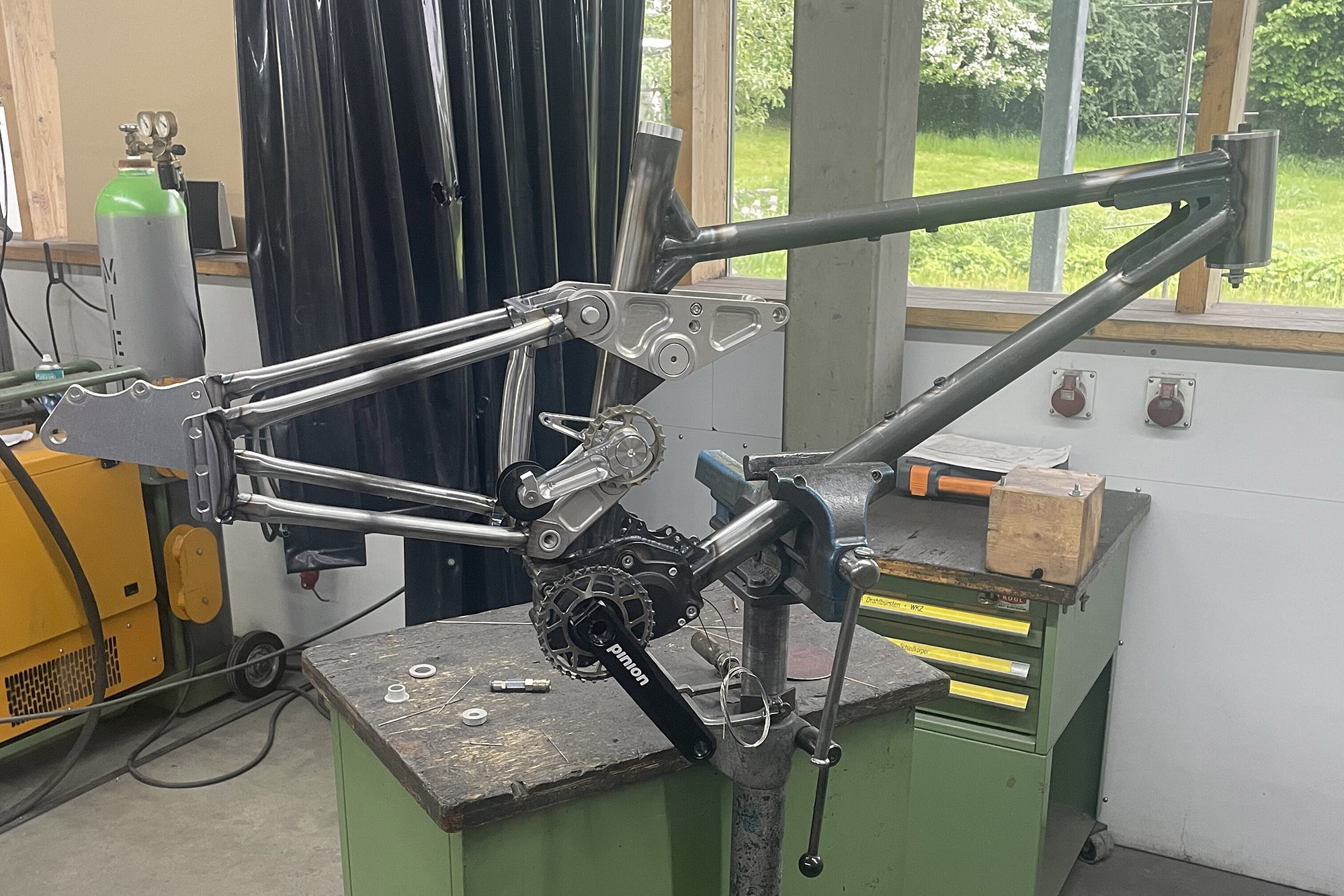

как изящно он зажал в тиски раму на первом фото)
