Новое железо — SRAM патентуют вынос в стакане!


SRAM запатентовали вынос, который крепится сквозь дыру в стакане. Всё ради того, чтобы опустить руль пониже. Привет, 32" колёса.

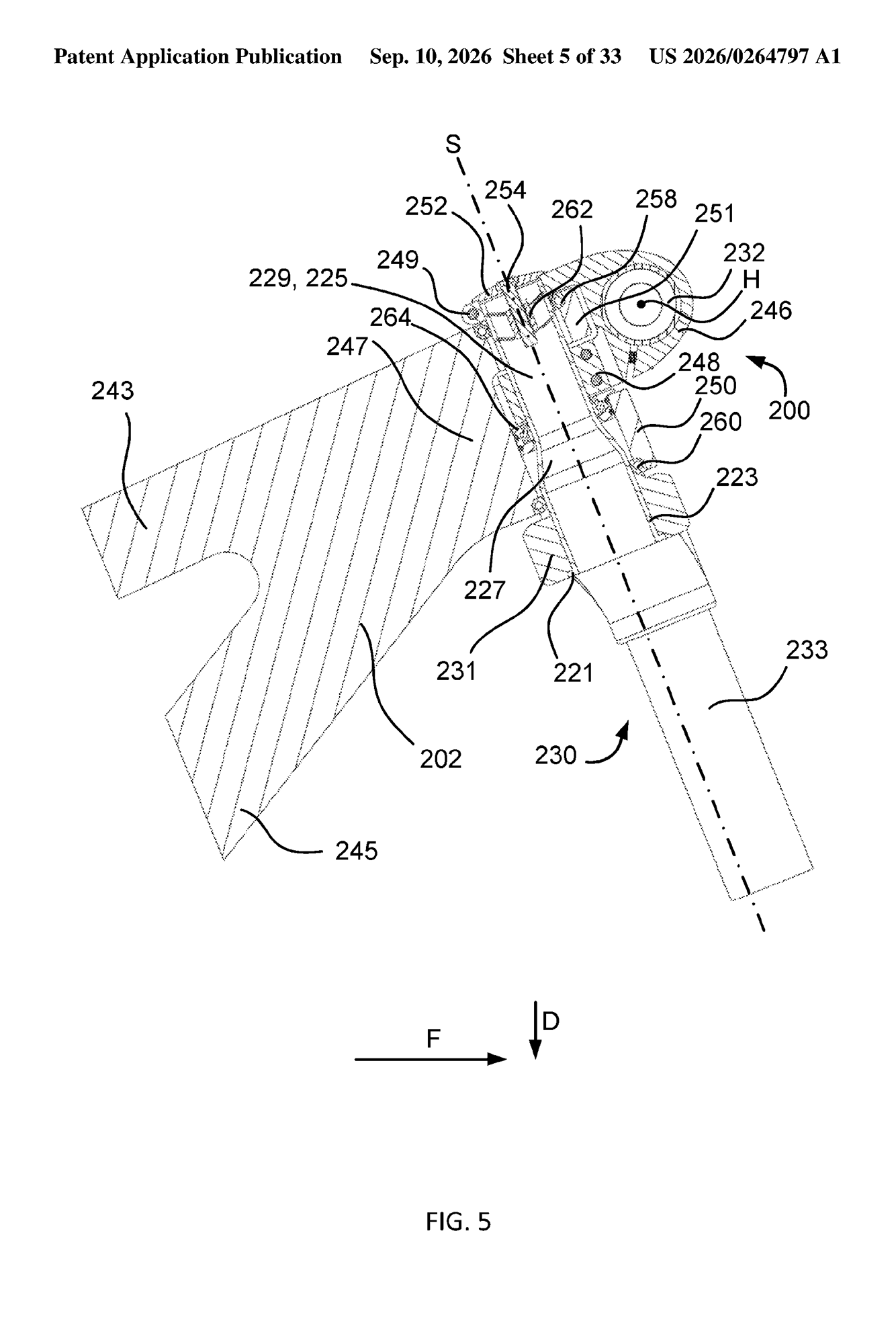

Розовый ресурс наткнулся на заявку на патент US №2026/0264797 A1 с говорящим названием «Рулевое устройство для велосипеда», которую SRAM подали 2 марта 2026 года. Суть: шток вилки получает новую форму, а вынос зажимается на нём через специальное отверстие в стакане рамы, примерно на середине его высоты. Зачем это вообще нужно? Ответ простой: 32-дюймовые колёса. На кантрийном байке с углом рулевой 66° переход с 29" на 32" колёса поднимает руль на 61мм. Компенсировать такое обычным выносом уже не получается, вынос становится слишком плоским и всратым. В самой заявке мотивация описана достаточно чётко.

Положение компонентов рулевого управления важно для контроля над велосипедом и посадки райдера. На велосипедах с большим размером колёс может быть сложно подобрать посадку для некоторых райдеров с помощью традиционных компонентов. — SRAM

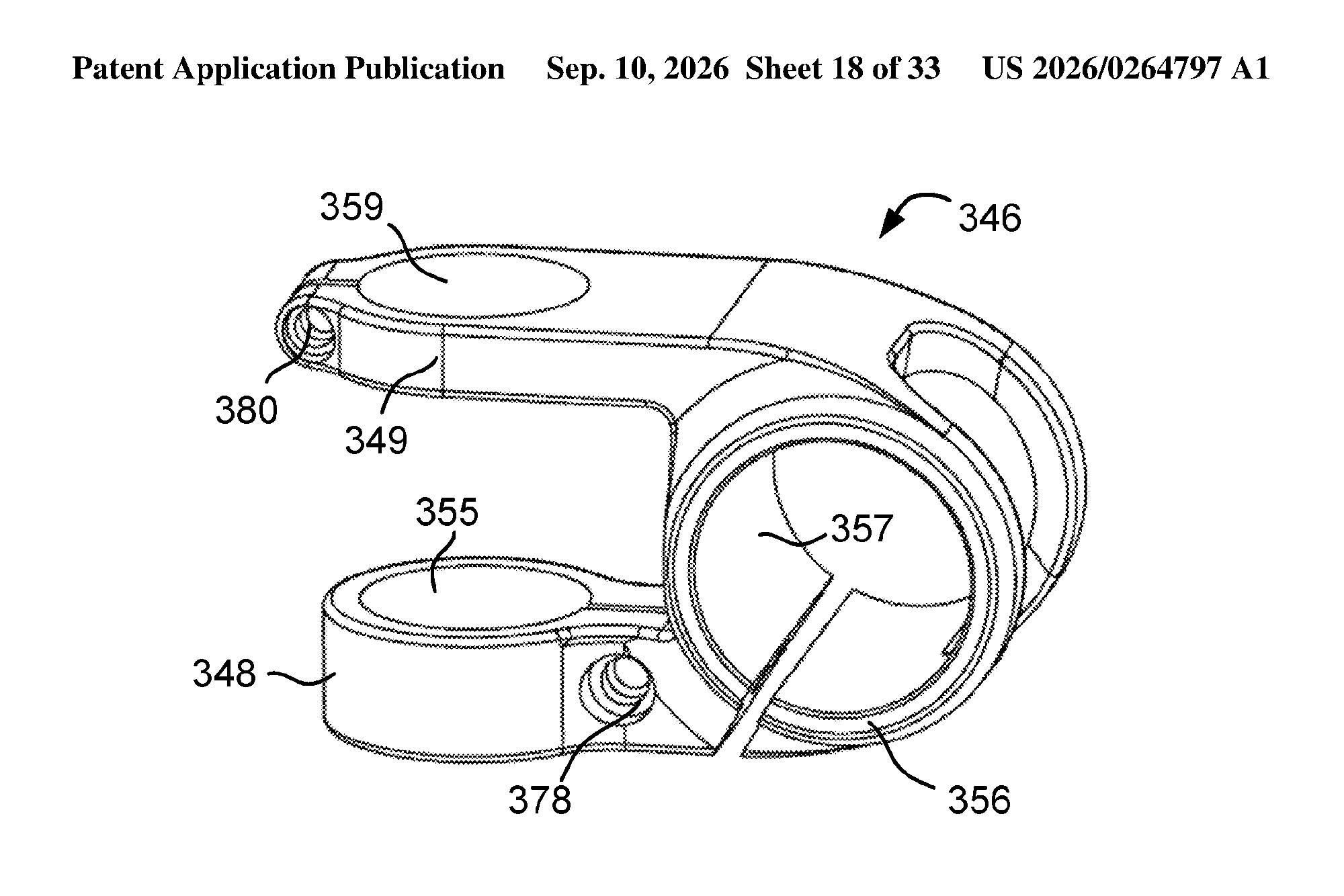

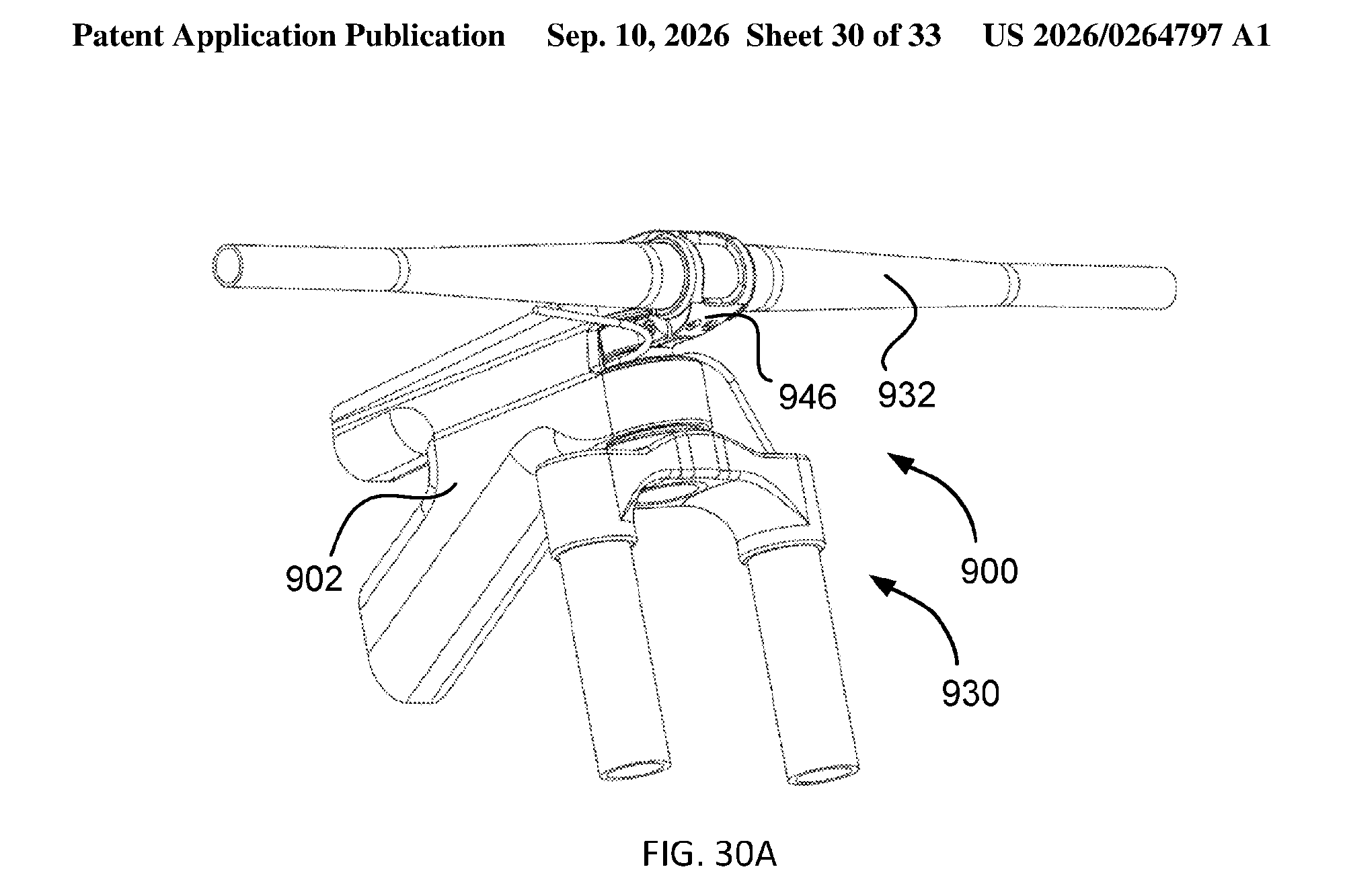

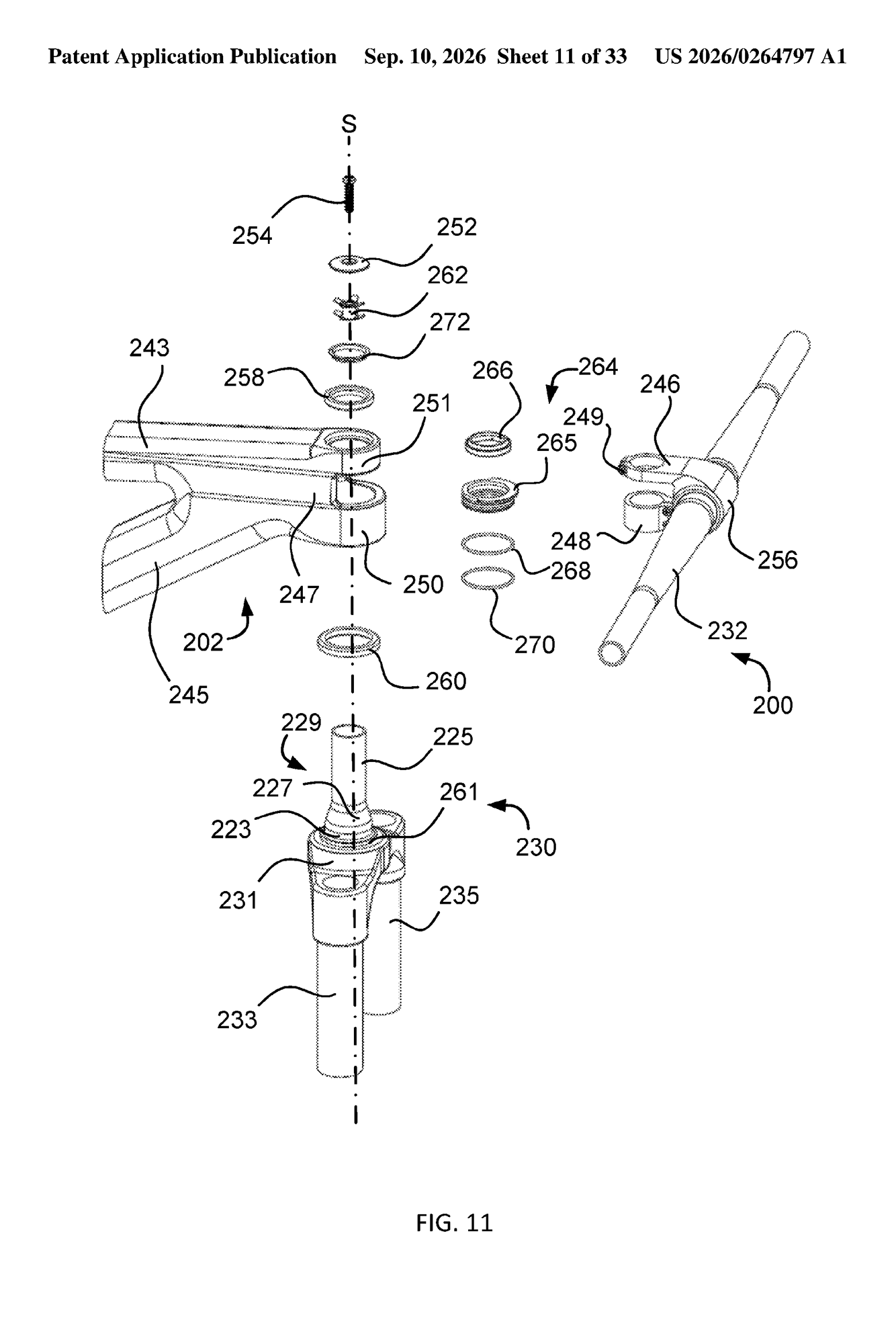

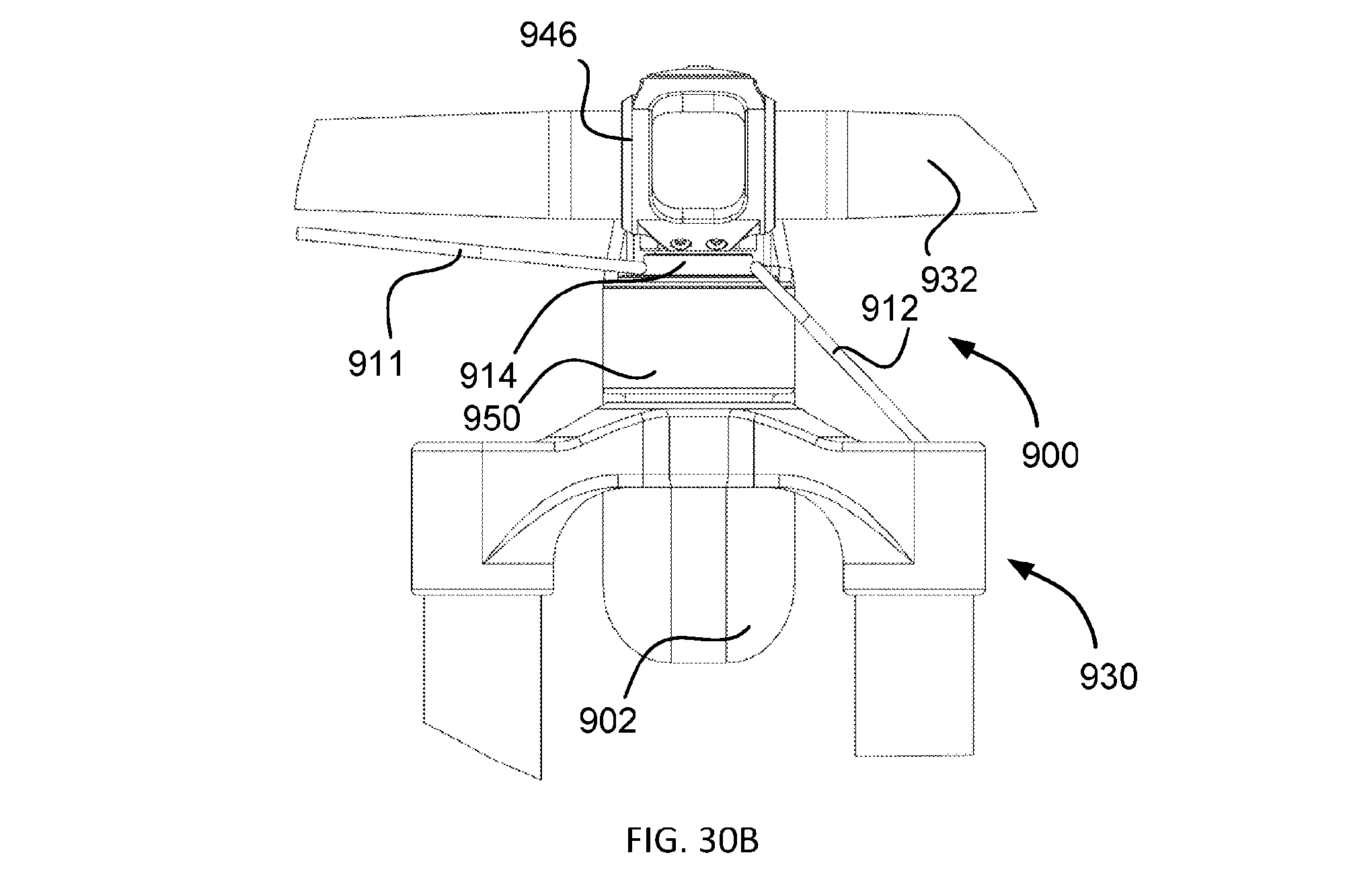

Так что в своём патенте SRAM придумали ещё больший костыль. На рисунках показано несколько вариантов конструкции, но все они требуют от производителей рам нового стандарта стакана — с большой дырой во фронтальной плоскости, через которую вынос будет крепиться к штоку и поворачивать колесо. Вынос зажимается в двух местах: один хомут привычно сверху, второй в этом окошке на стакане. В целом — вынос вполне традиционной формы, но в более радикальном варианте предлагают оставить только нижний хомут и сместить руль ещё ниже.


Зато про проводку гидролиний через рулевую забыли, вернулись к проводке через стакан. Гидролинии теперь должны проходить под выносом прямо в кабель-каналы в раме. Преднатяг рулевой при этом делается классически — через якорь в штоке. А вот поворот руля с такой конструкцией прийдётся ограничить, чтобы при падении руль не помял раму. Впрочем, это уже есть на многих современных рамах.



А раз уж нужна новая рама, то почему бы не сделать новую вилку? Вы же видите на фото, какой непропорционально короткий шток у вилки? Современные вилки используют конусный шток и он явно не даст выносу сесть так низко. Так что SRAM предлагает делать ещё и новый шток с укороченным конусом! Спасибо, что не с новым размером под уникальную рулевую (или это мы рано радуемся?).

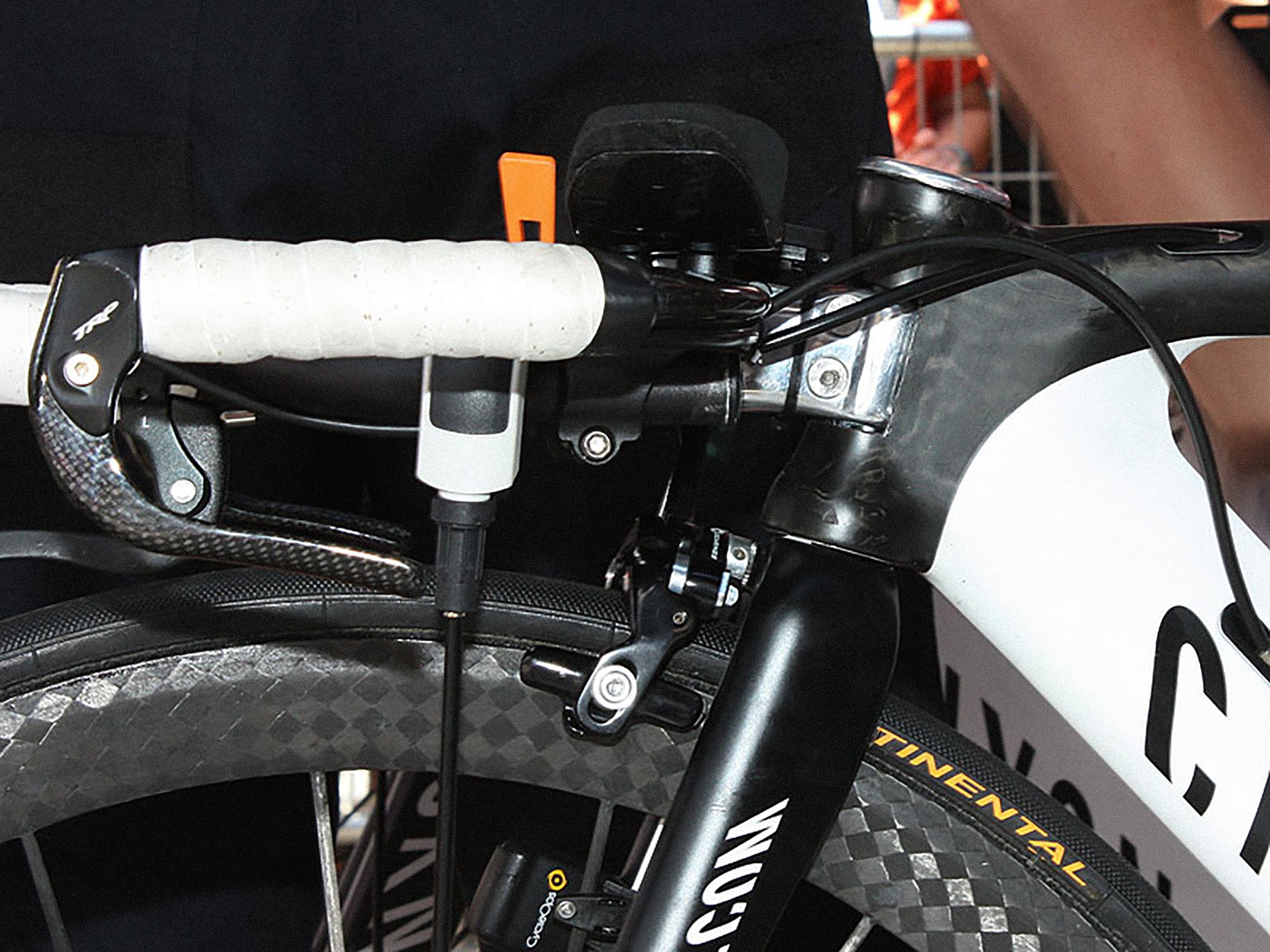

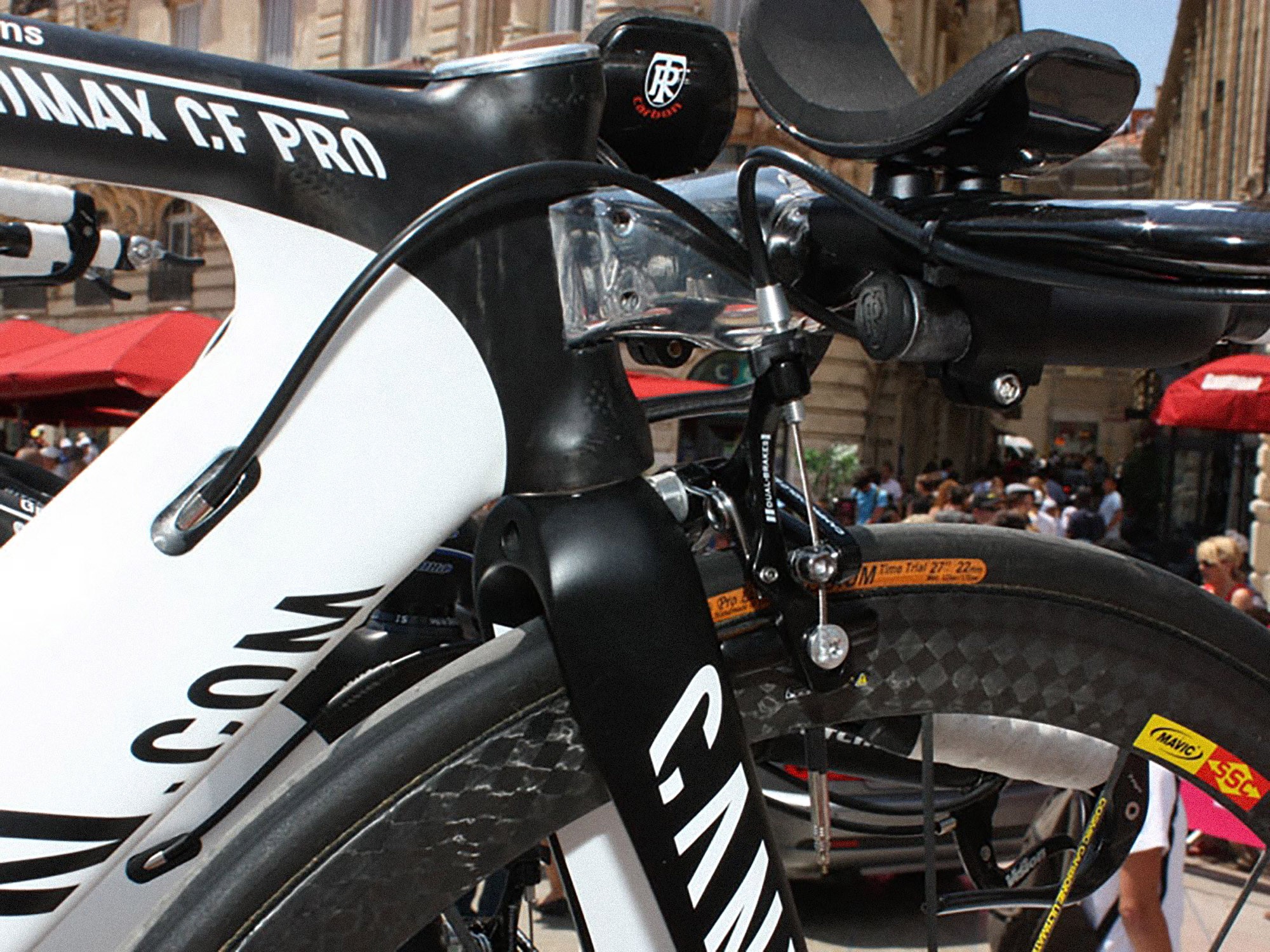

Всякие ТТ-байки такими выносами промышляют уже давно, здесь SRAM не открыли Америку. Canyon Speedmax CF Pro Кадела Эванса, 2009 год.



Остаётся вопрос: кто из производителей рам первым решится пилить окно в стакане под чужой стандарт. Хотя стандарт UDH под переключатели прижился. Если 32", как обещают прогнозы, действительно в ближайшие пару лет станут достаточно массовой штукой — авось кто-то и решится.
