Венгерский инженер-механик 10 лет делал свой идеальный байк.

Розовый ресурс рассказывает про работу Тамаша Ласло Жида (Tamás László Zsida) из Будапешта, который 10 лет пилил свою идеальную колесницу.

Почему ты решил взяться за самостоятельную постройку рамы?

Как и для большинства других, кто берется за подобные проекты, это форма самовыражения. От проектирования до реализации мы вкладываем в байк свои мечты и творческую энергию, работаем над ним столько, сколько можем, как физически, так и финансово. Моей мечтой было кататься на собственном велосипеде, который я сам спроектировал и изготовил. Постепенно я набрался соответствующих скиллов.

Что тебе помогло? Кто ты по образованию?

В колледже я изучал мехатронику, правда без особого упора на машиностроение. Но мне выпала возможность поработать в механической мастерской. Там я многому научился, как в области технологий, так и уважению к станкам. Мы могли изготавливать собственные детали и это стало катализатором моего последующего решения посвятить себя карьере в машиностроении. Позже я получил диплом инженера-механика, но суть профессии я постиг на рабочем месте и на практике. Самые важные навыки для этого — любопытство и немного безумия.

Когда у меня треснула рулевая на Big Hit 2005 года и сломался задний треугольник рамы, я разрезал его и сделал задний треугольник совместимым с колесами 26x3.0, а крепление тормоза было похоже на систему (с плавающим креплением калипера) D.O.P.E. у Kona. Позже, в качестве своей дипломной работы, я покромсал Banshee Scream V2, чтобы переделать его под подвеску Trek Session 8 и и тоже воткнуть DOPE. Тогда я был немного велосипедным «Франкенштейном.»

А какими байками вдохновлялся при создании?

Для начала я собрал геометрию современных даунхильных велосипедов в электронную таблицу Excel и рассчитал «среднее значение». Я не был до конца уверен, чего именно хочу и что будет удобным. Так что решил, что с таким подходом я точно не ошибусь, ведь после начала производства вносить изменения будет трудно. Я знал только, что работа подвески должна быть более или менее линейной, настройки подвески должны быть легкодоступными, центр тяжести должен быть низким, а угол наклона рулевой 63°. Я остановился на Commencal Supreme V3, единственное изменение заключалось в том, что шарнир перьев совпадал с осью колеса, чтобы это не было точной копией.

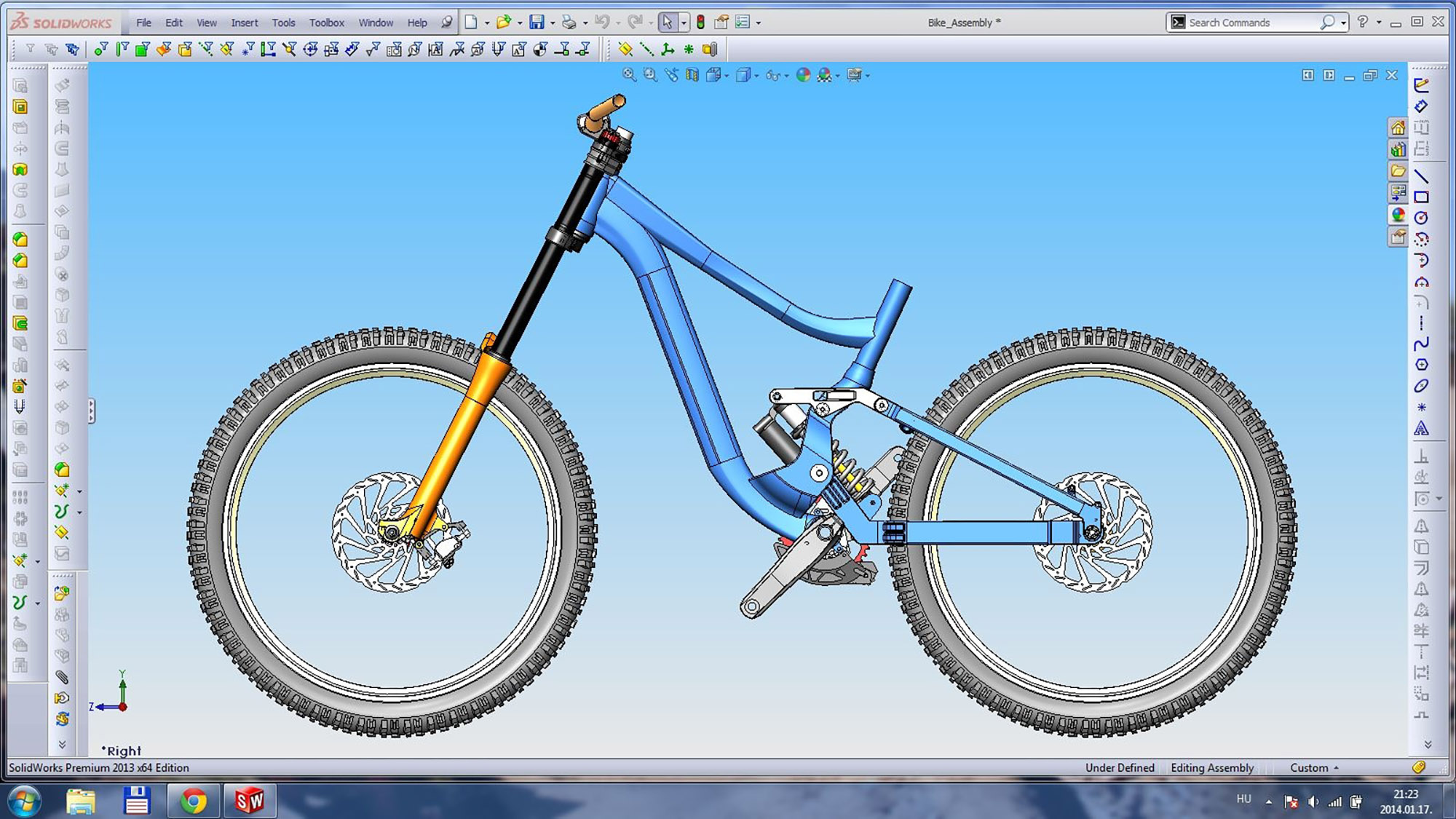

— Модель будущей рамы, 2014 год.


А что у тебя за оборудование?

Дома у меня в подвале есть только Фрезер. 3D-печать и токарную обработку деталей я поручил подрядчикам

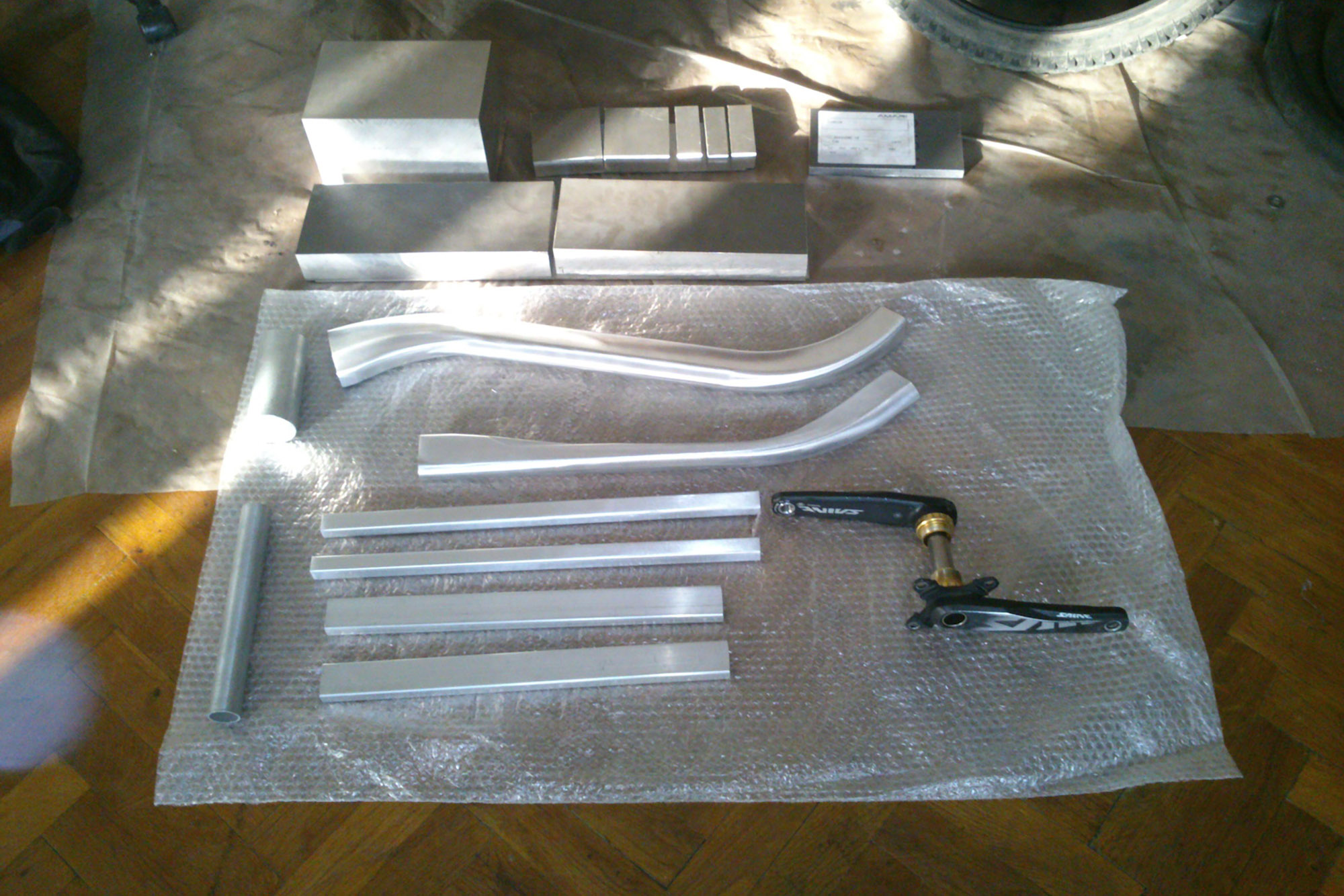

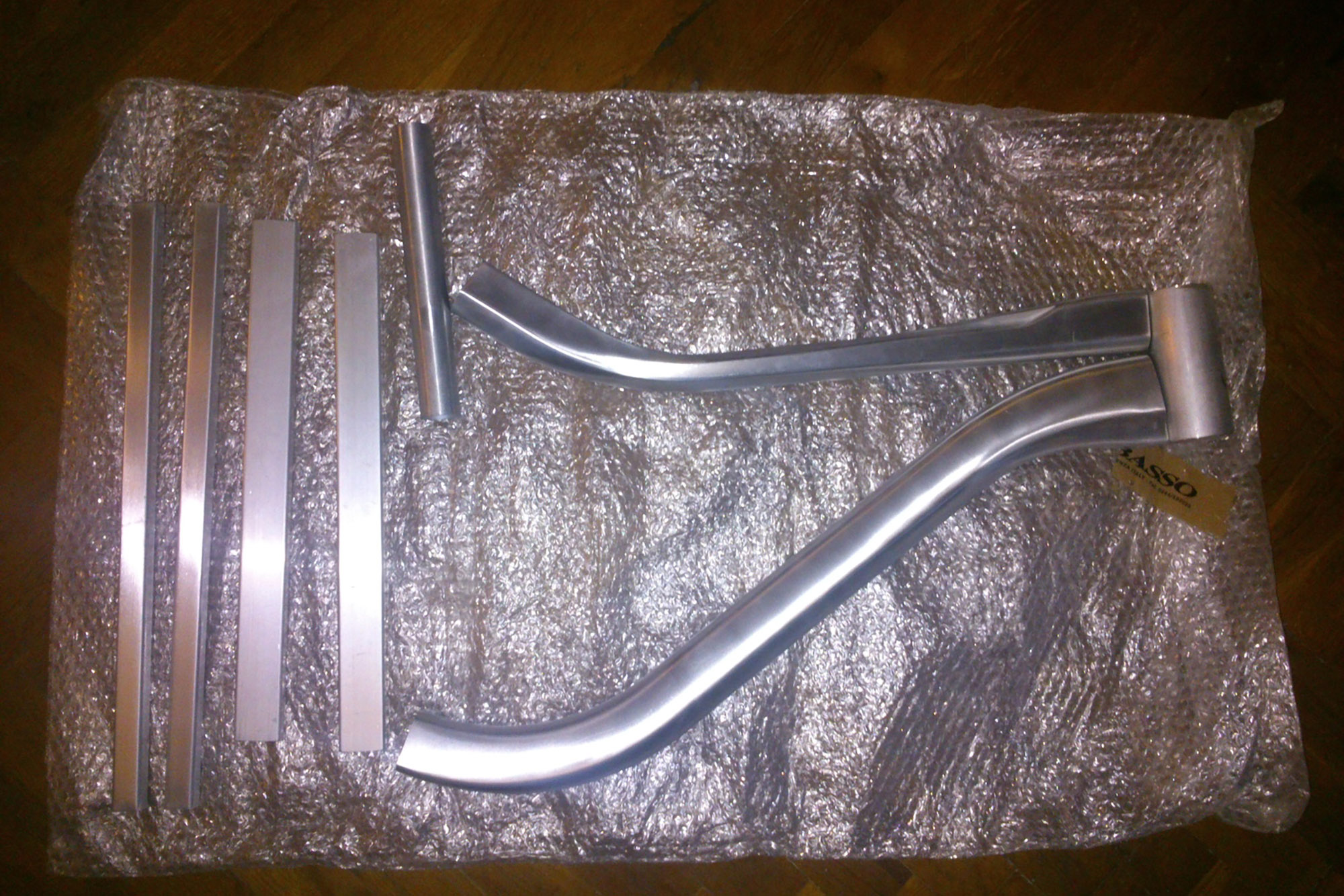

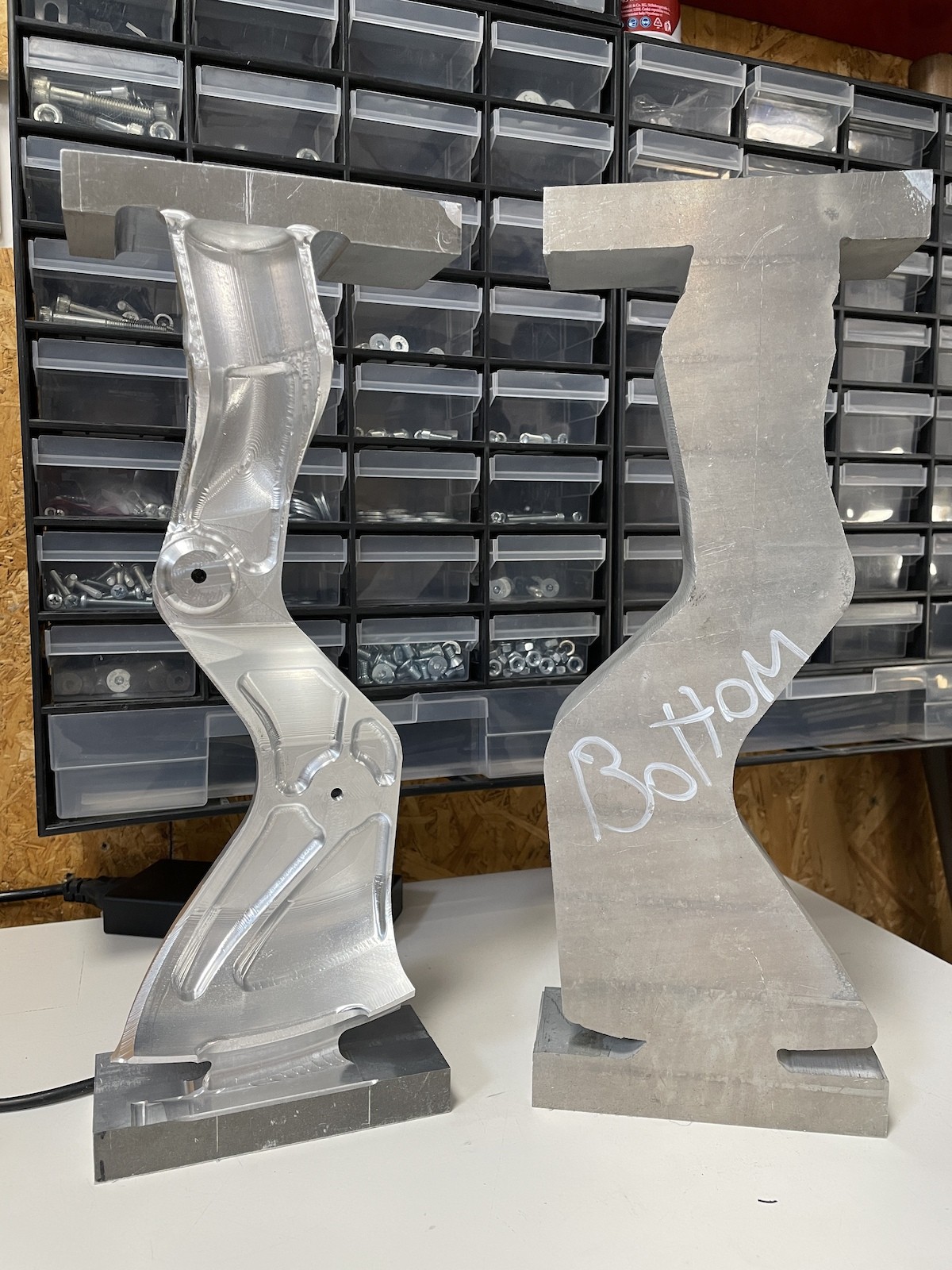

— Первые заготовки для рамы



И что было самым сложным в производстве?

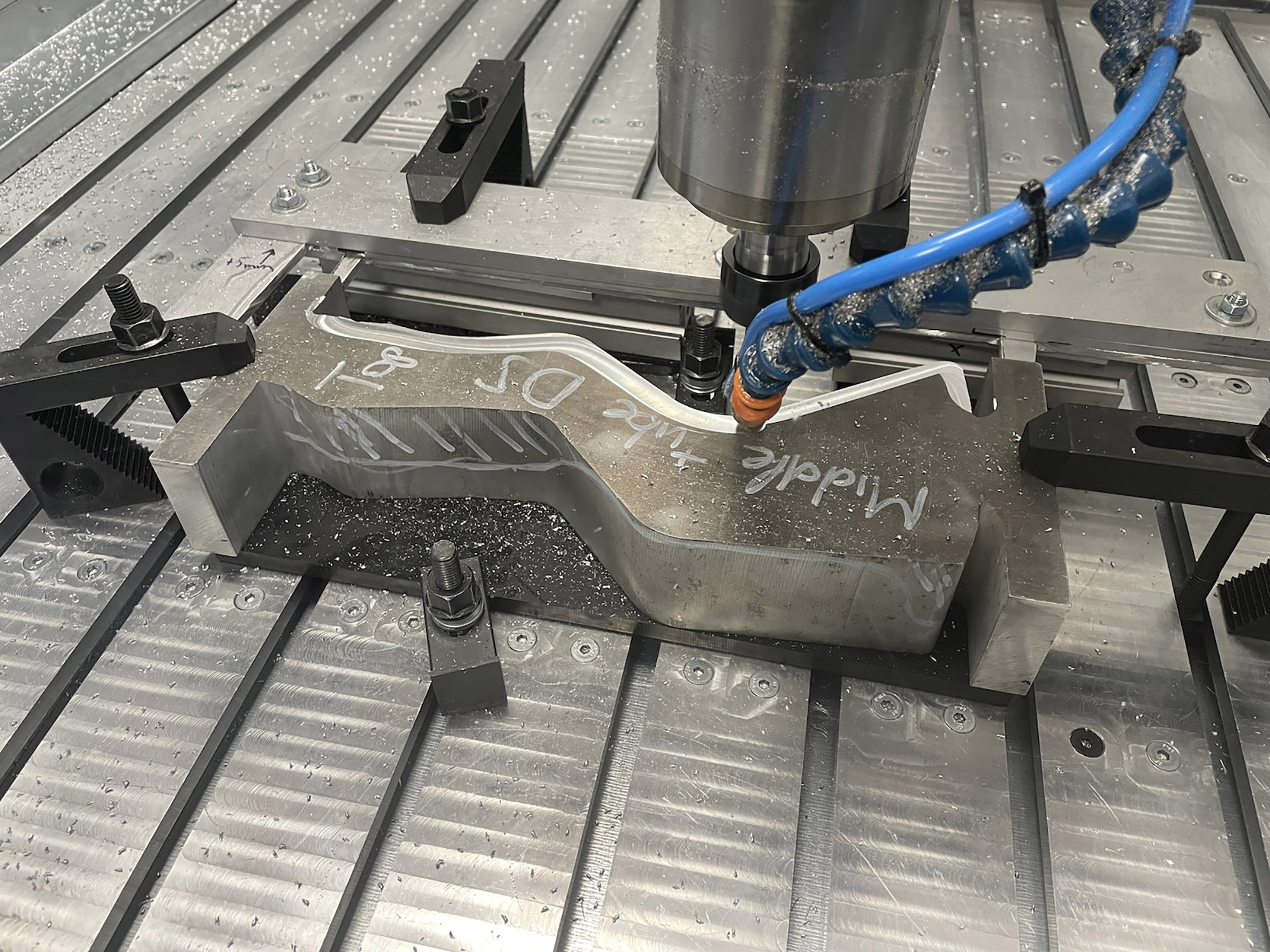

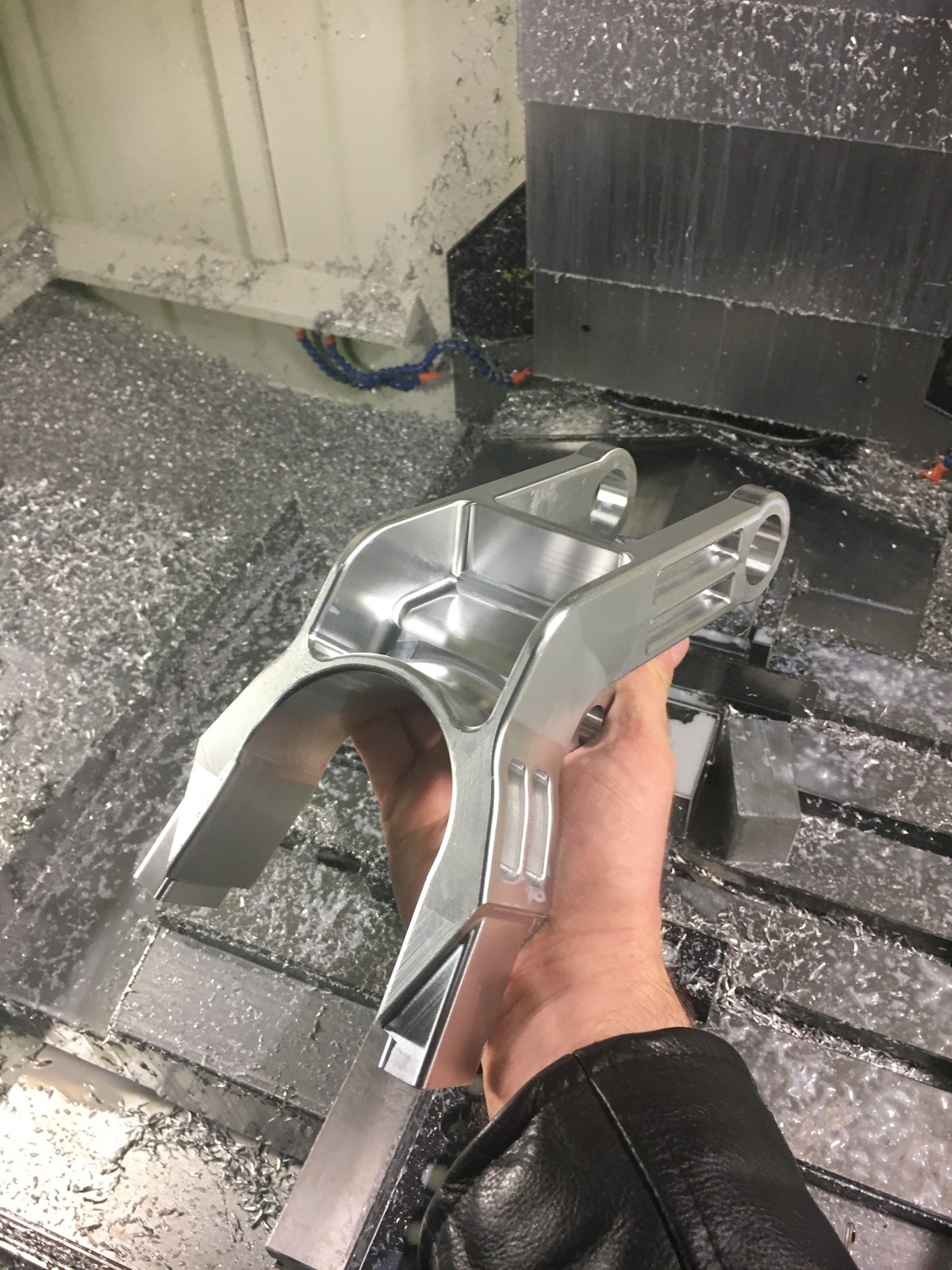

Узел, соединяющий нижние перья и подседел. Его фрезеровали из цельного блока весом 30кг на 4.5-осевом станке. Посадочные для подшипников были с обратной стороны, так что пришлось использовать специальную Т-образную концевую фрезу. Это был сущий кошмар, ведь сам блок был дорогим и не было места для ошибки.

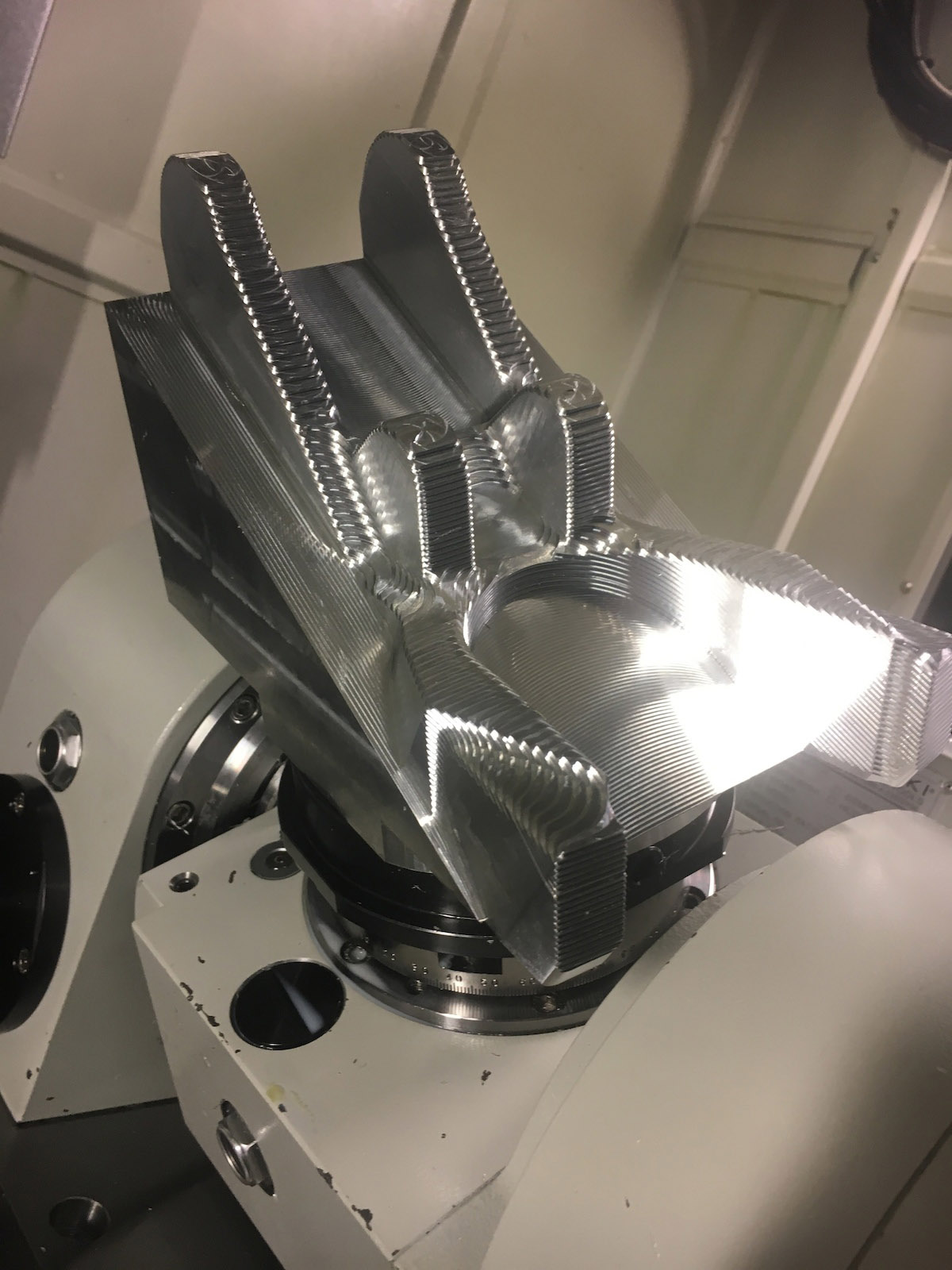

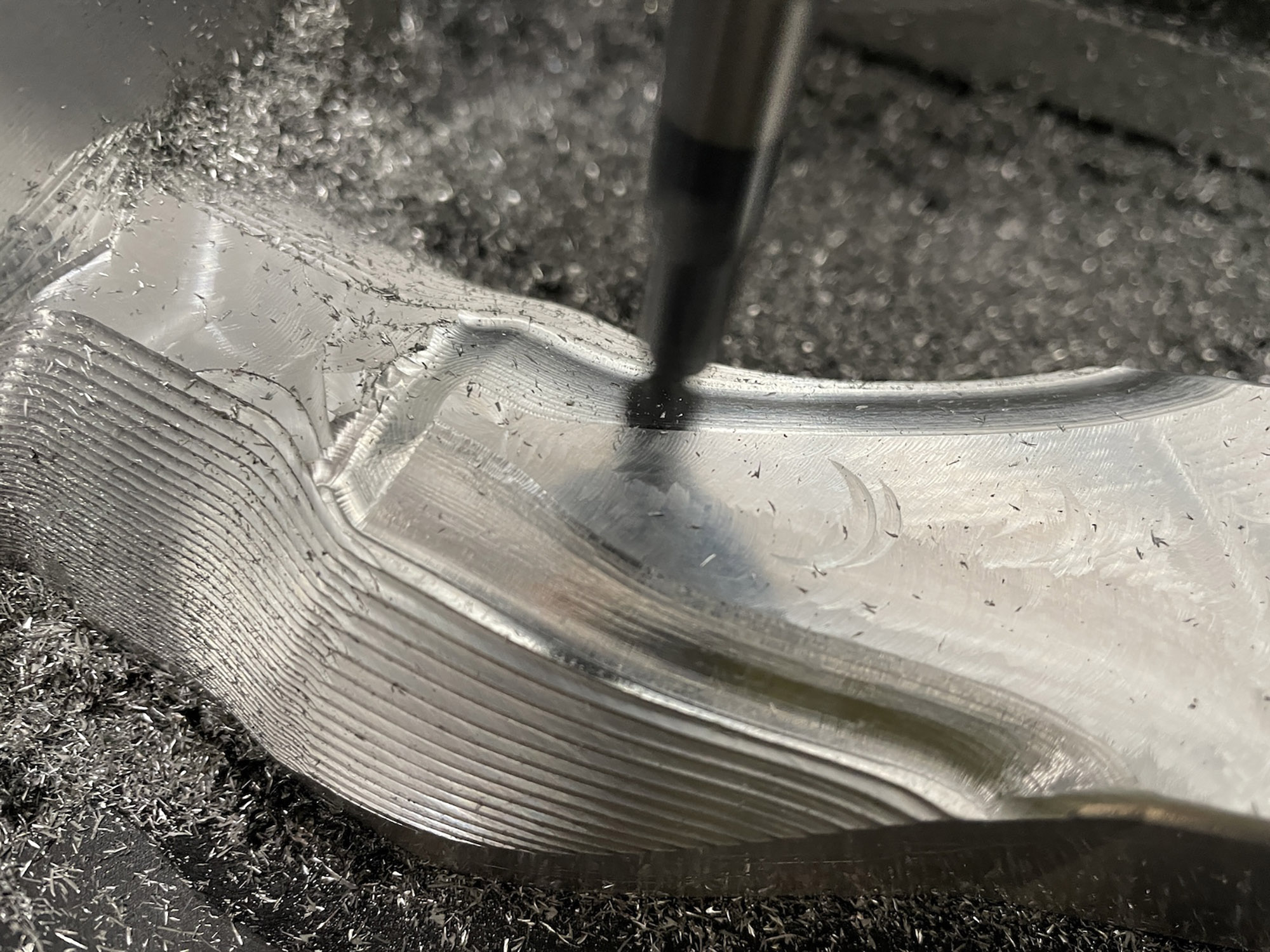

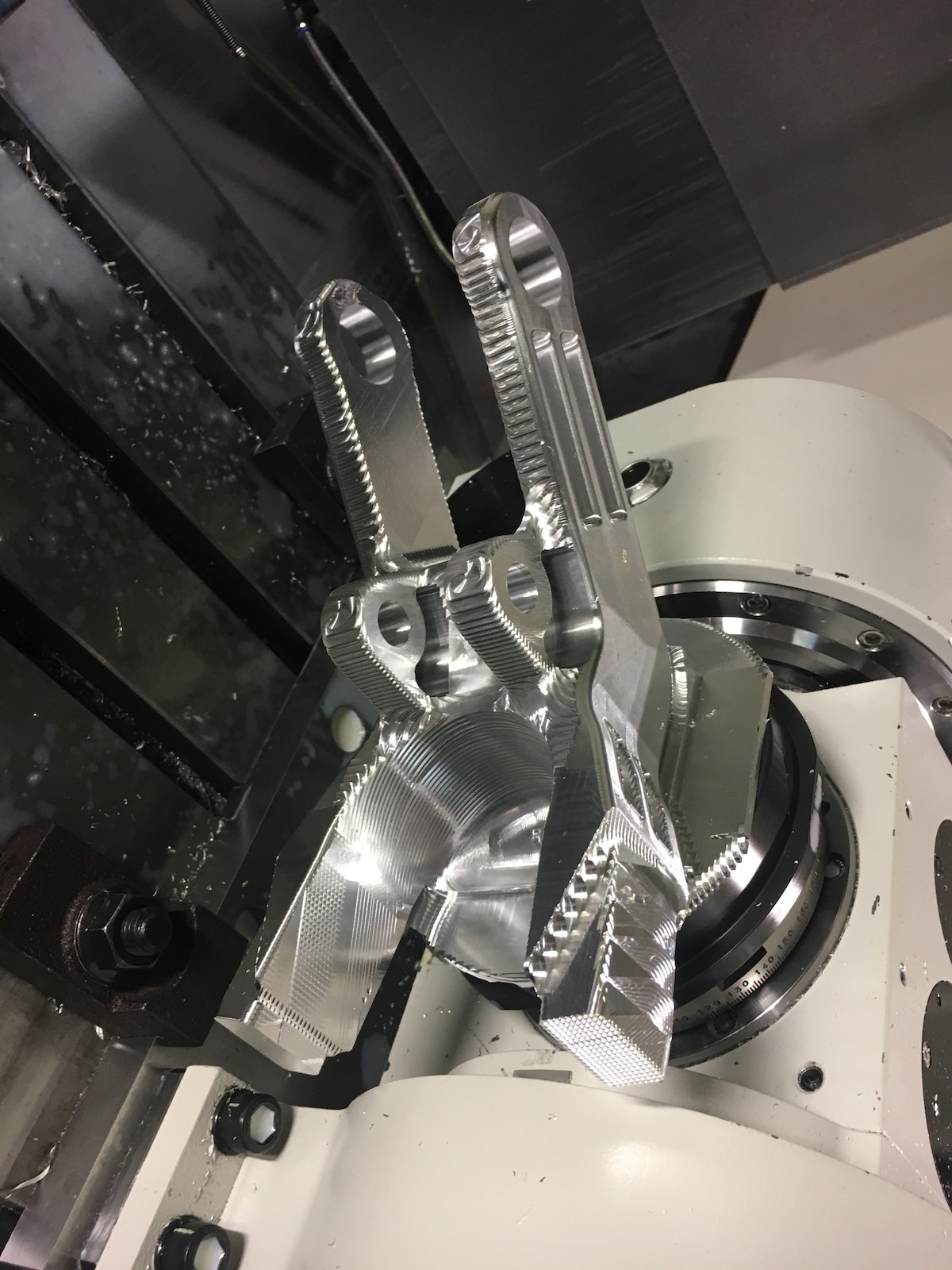

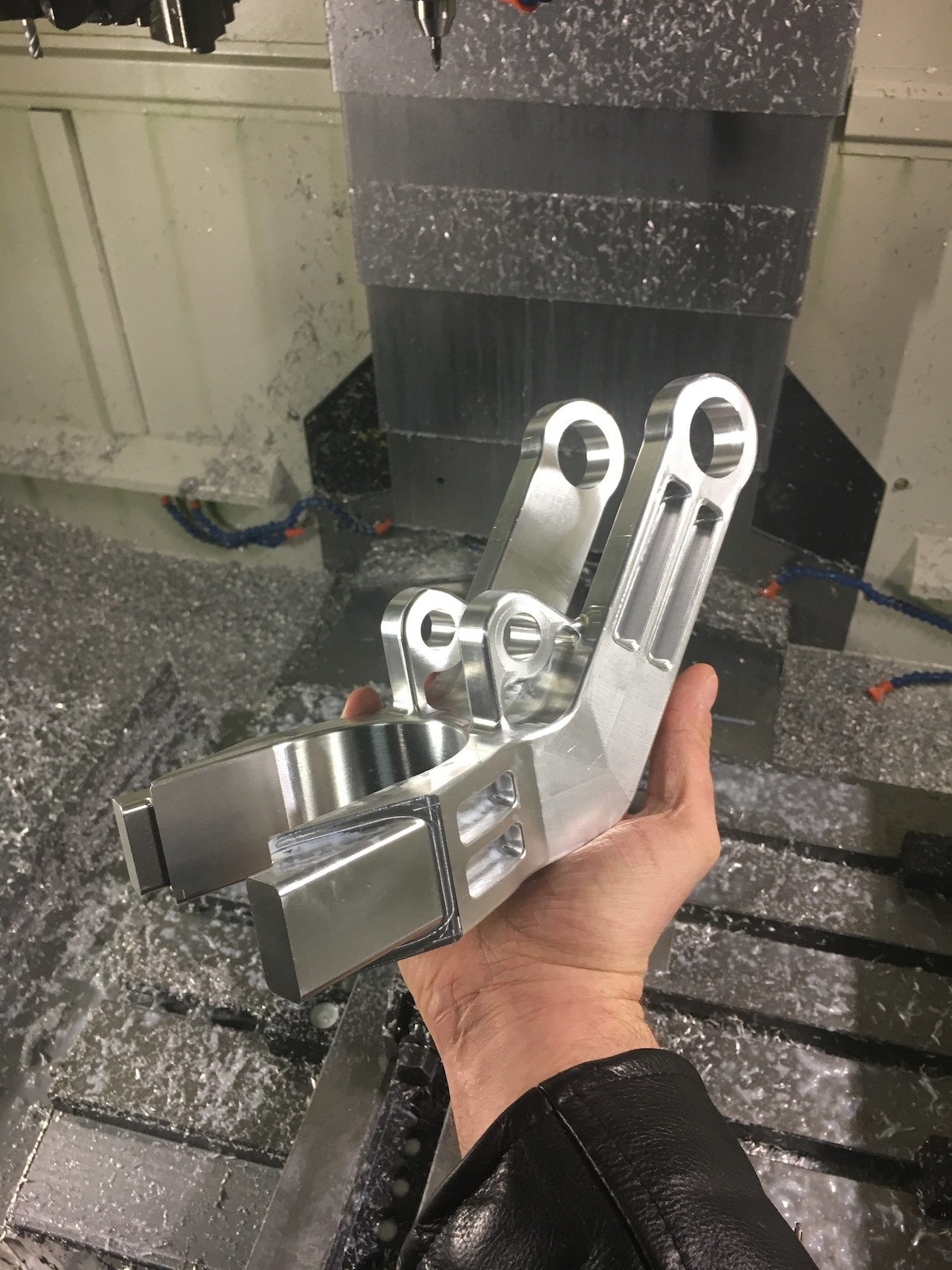

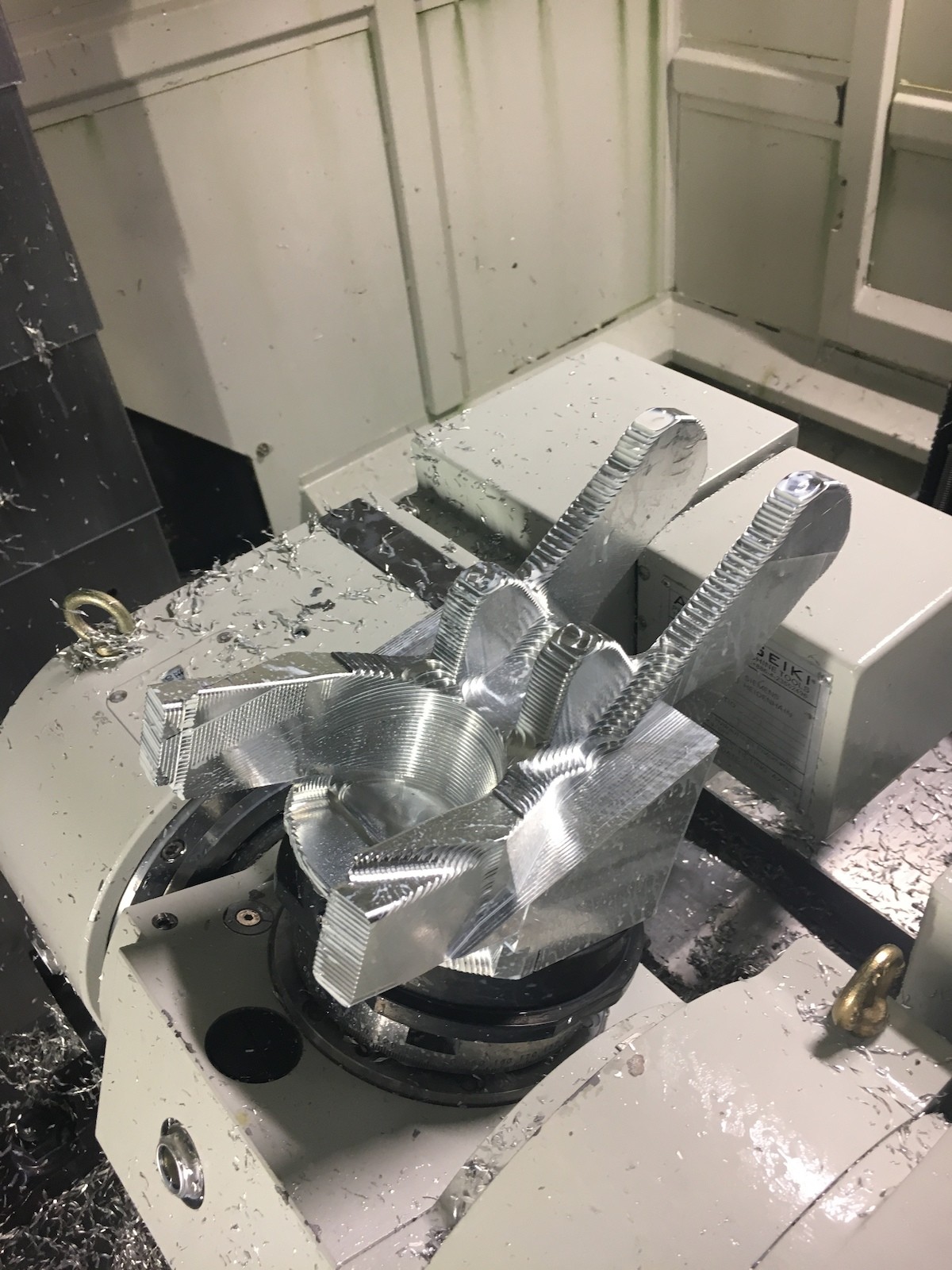

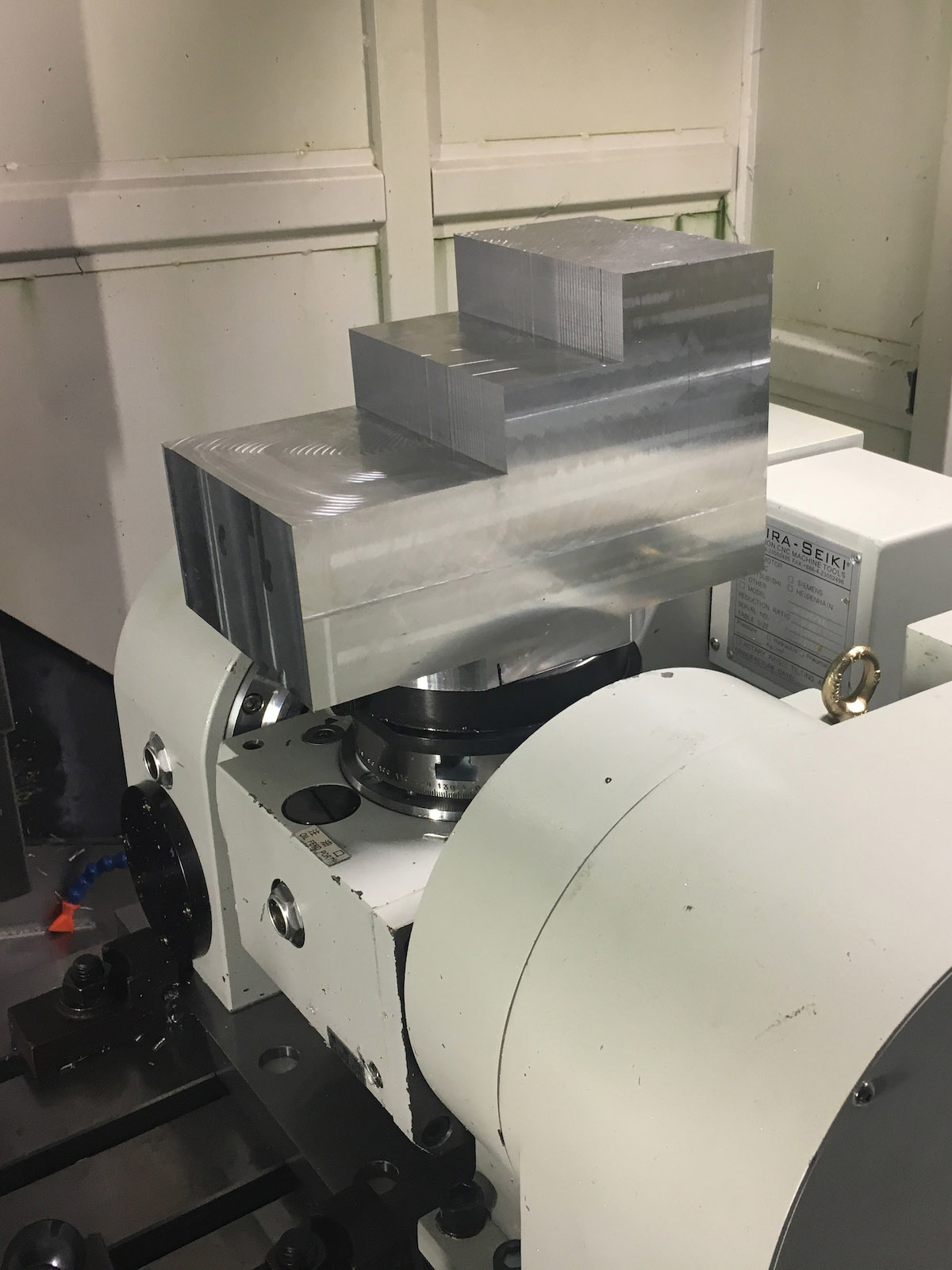

— Фрезеровка того самого узла, 2018 год

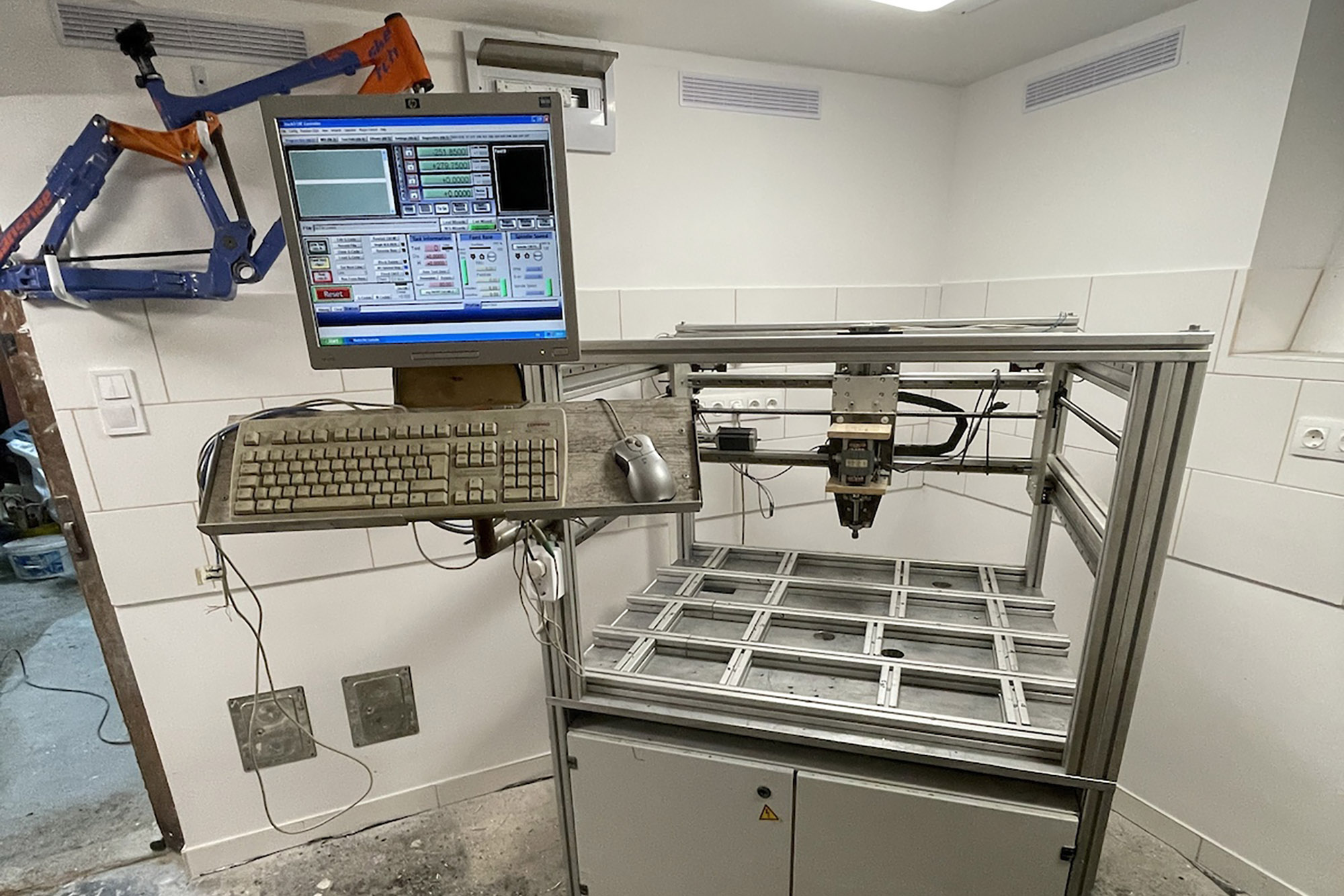

— Домайшний фрезер, 2023 год. На стене Banshee из дипломной работы

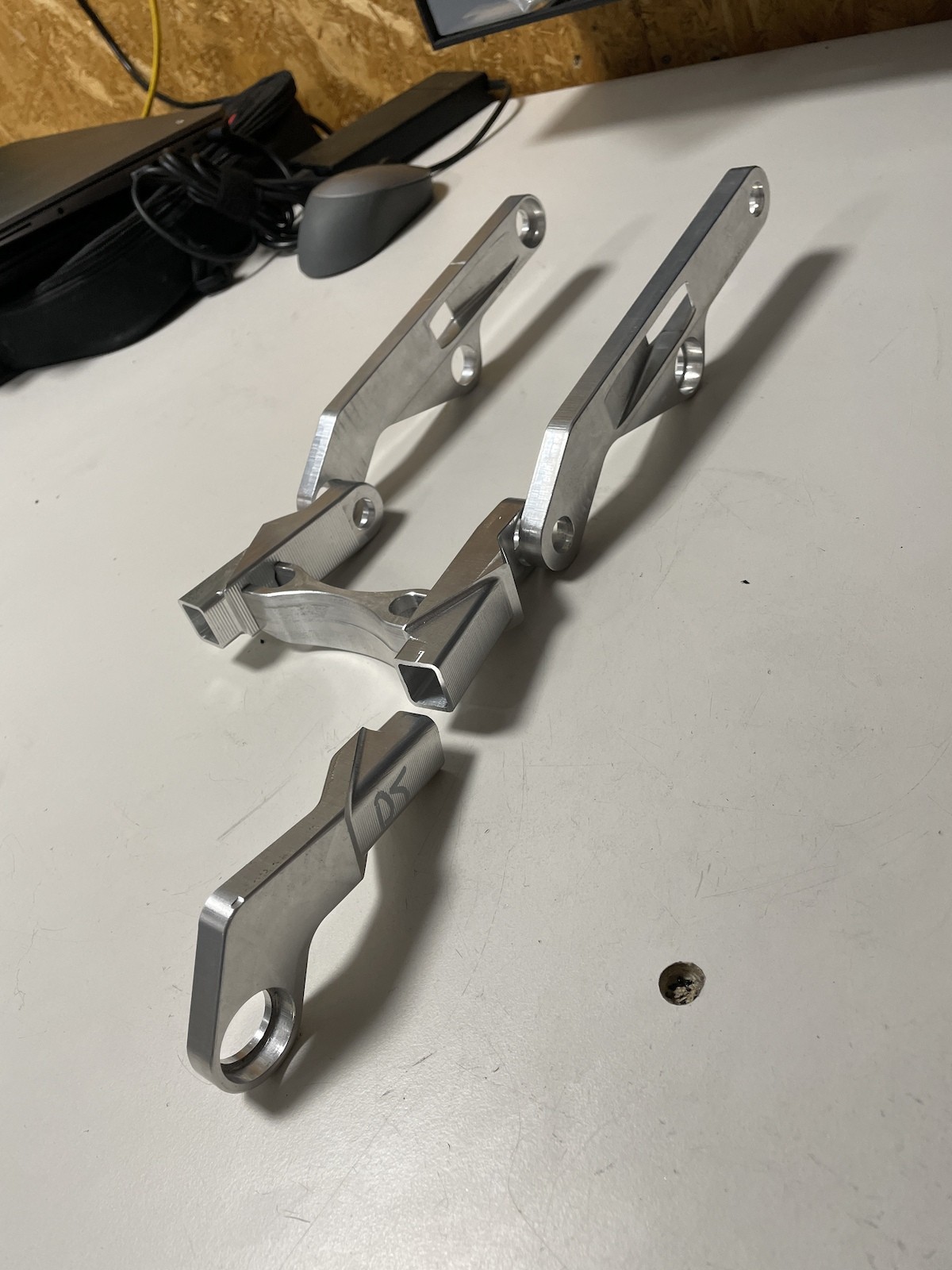

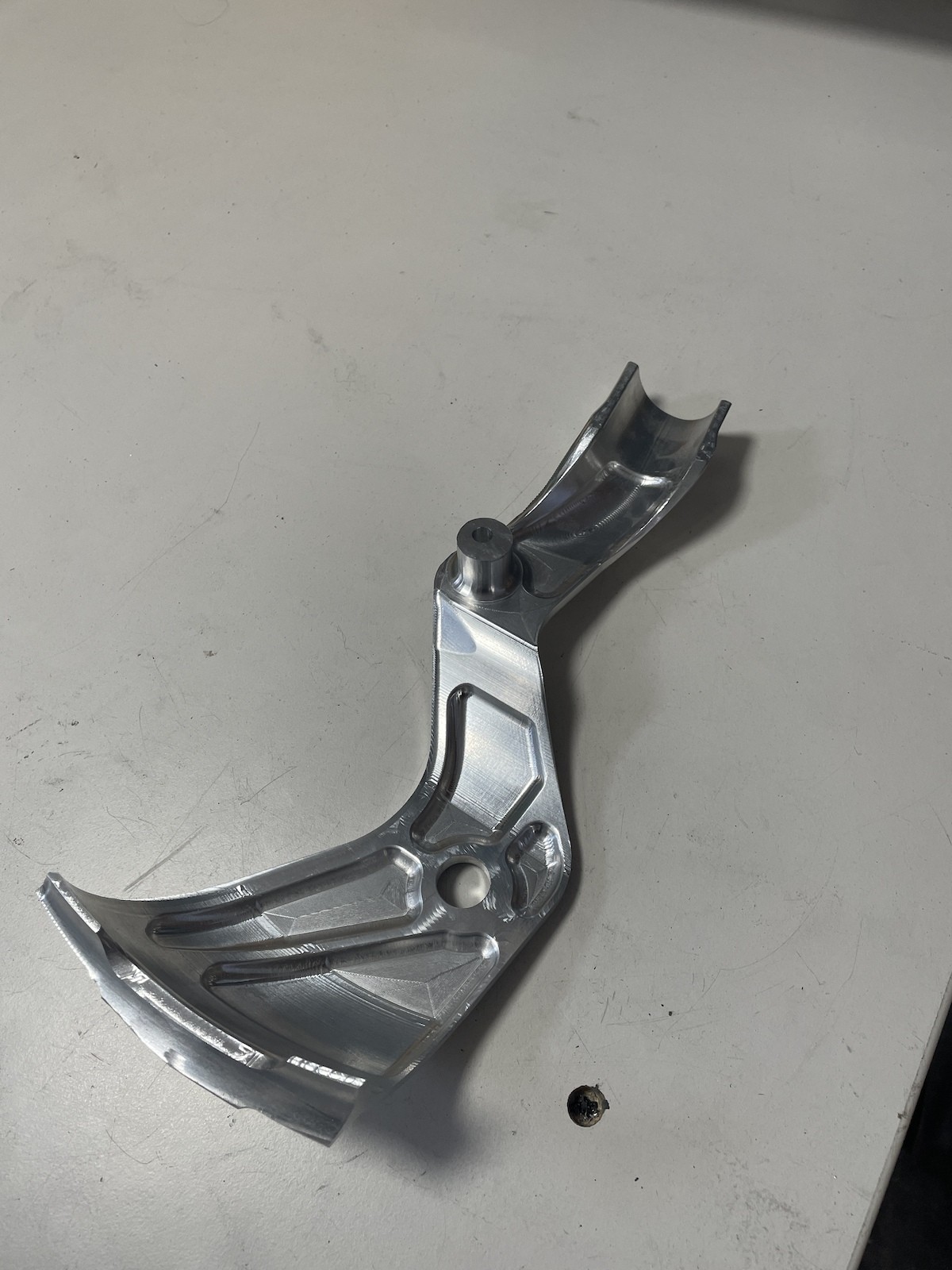

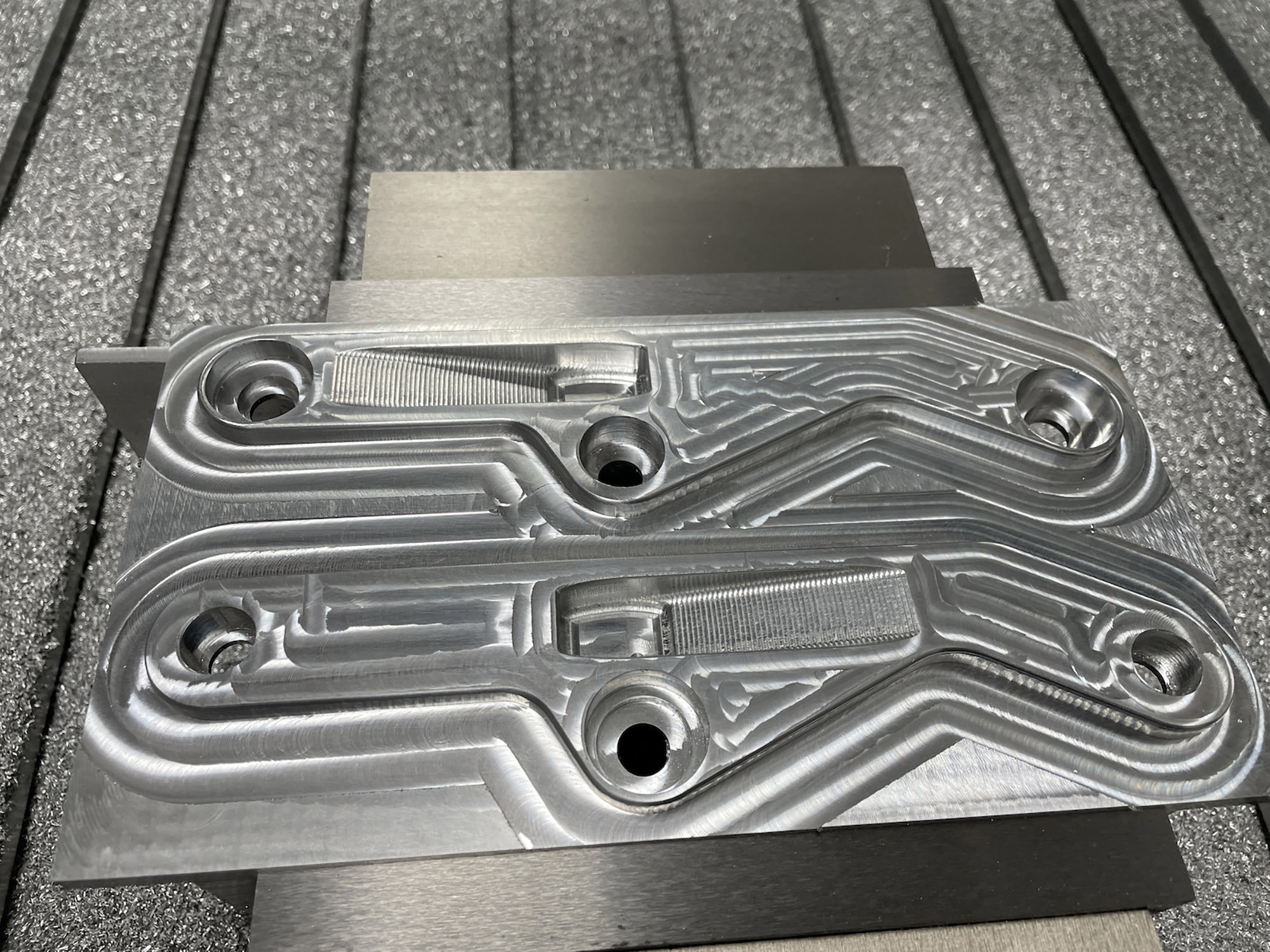

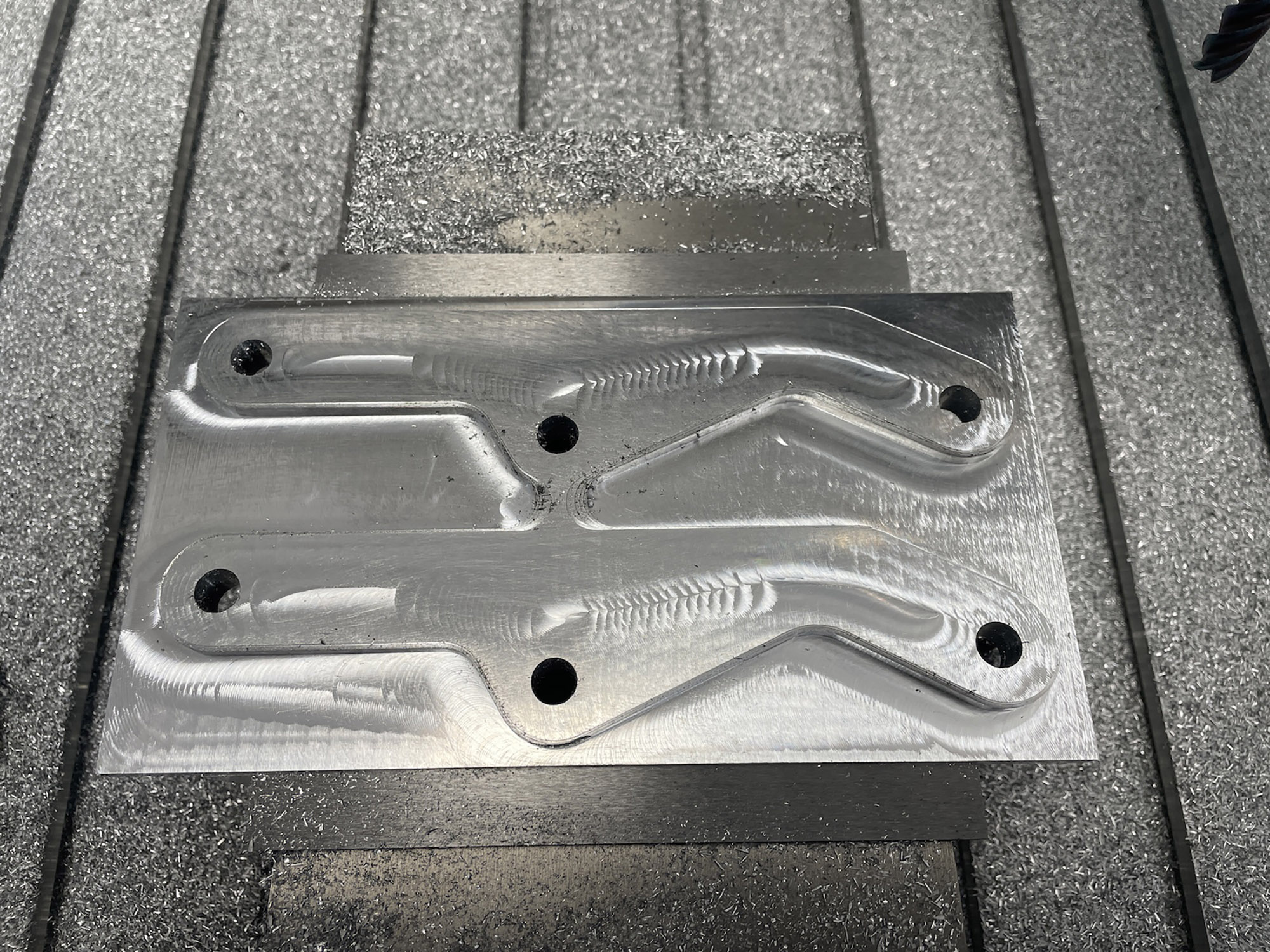

— Производство линков

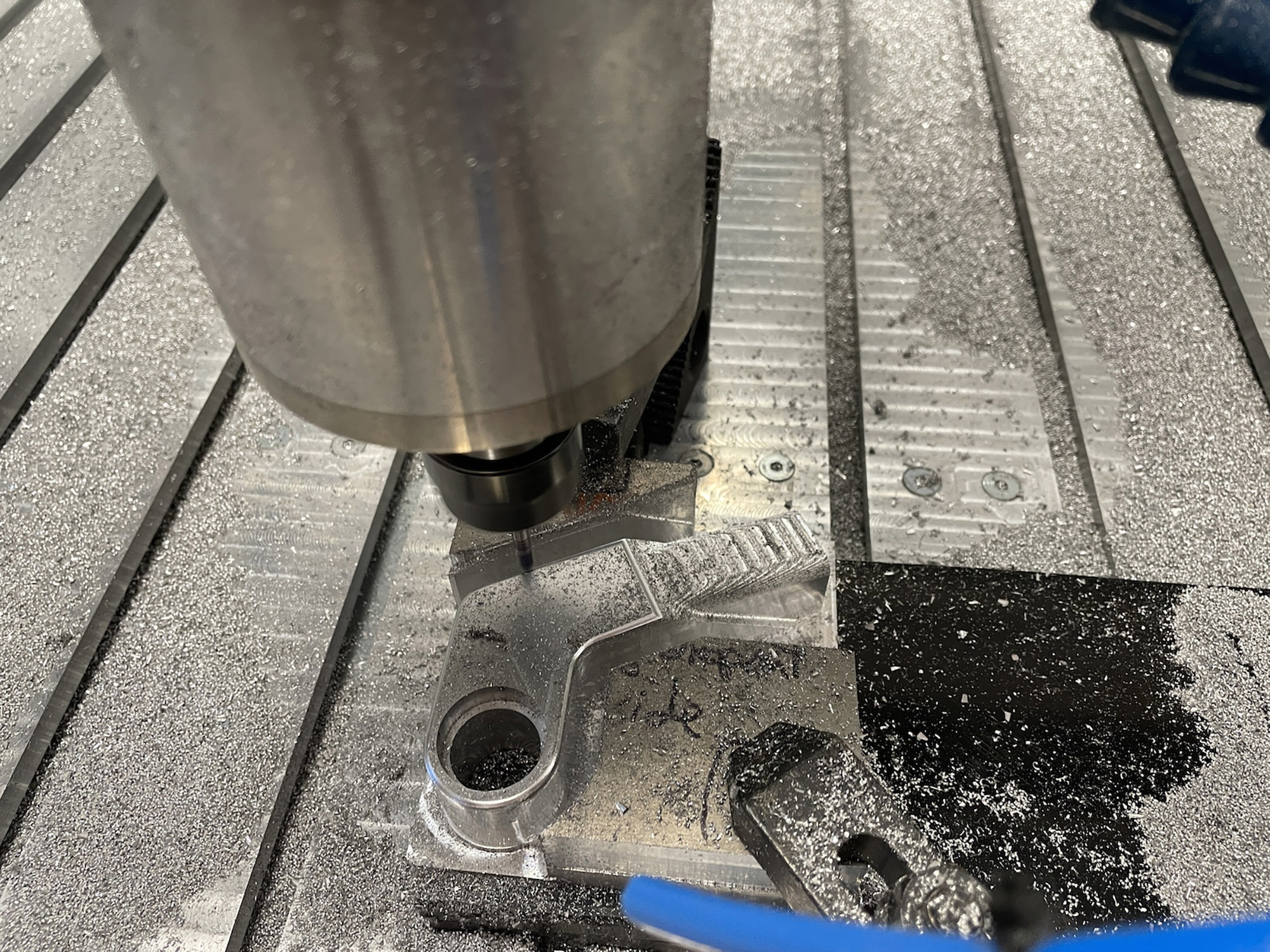

— Фрезеровка проушин для перьев

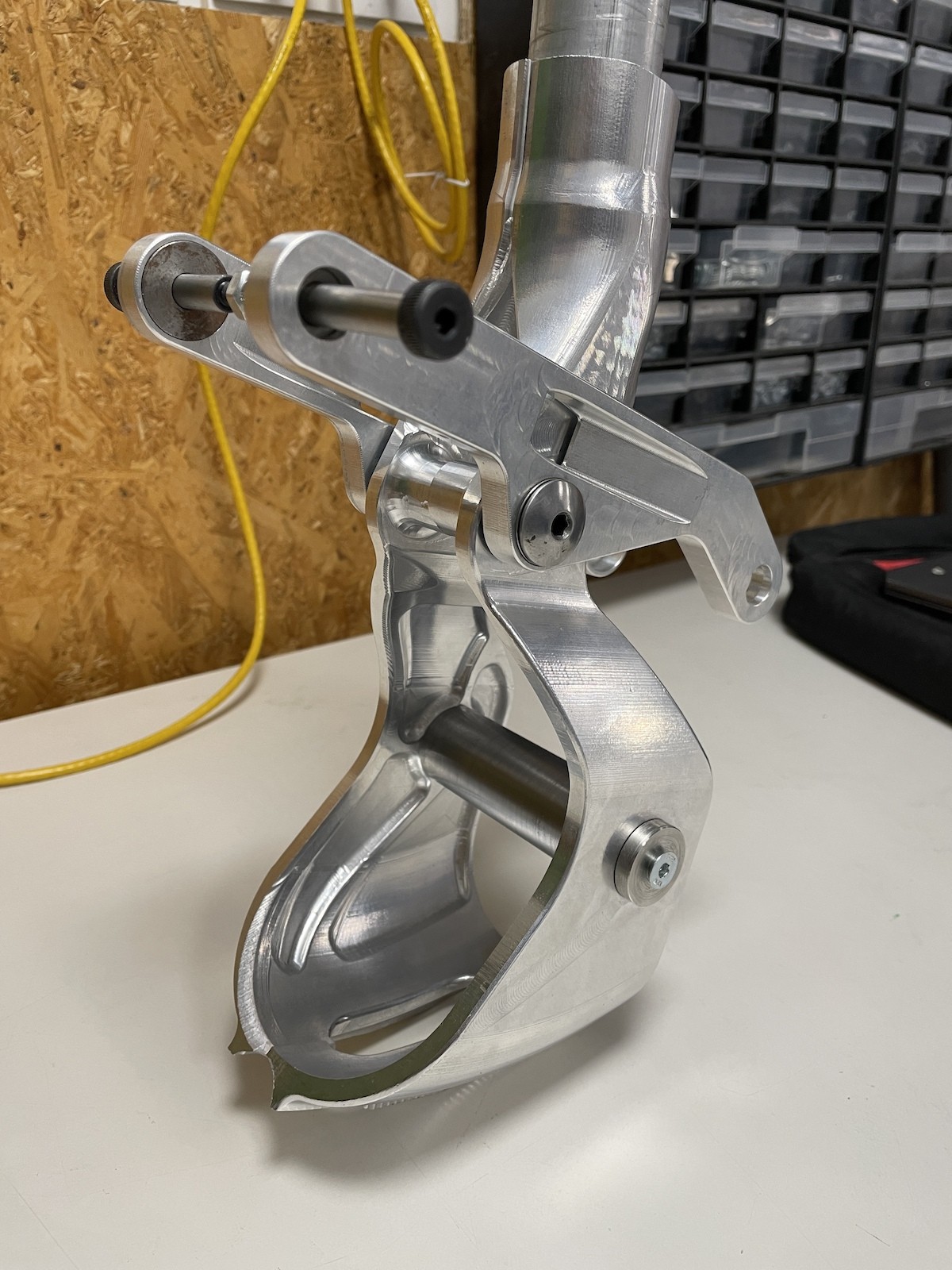

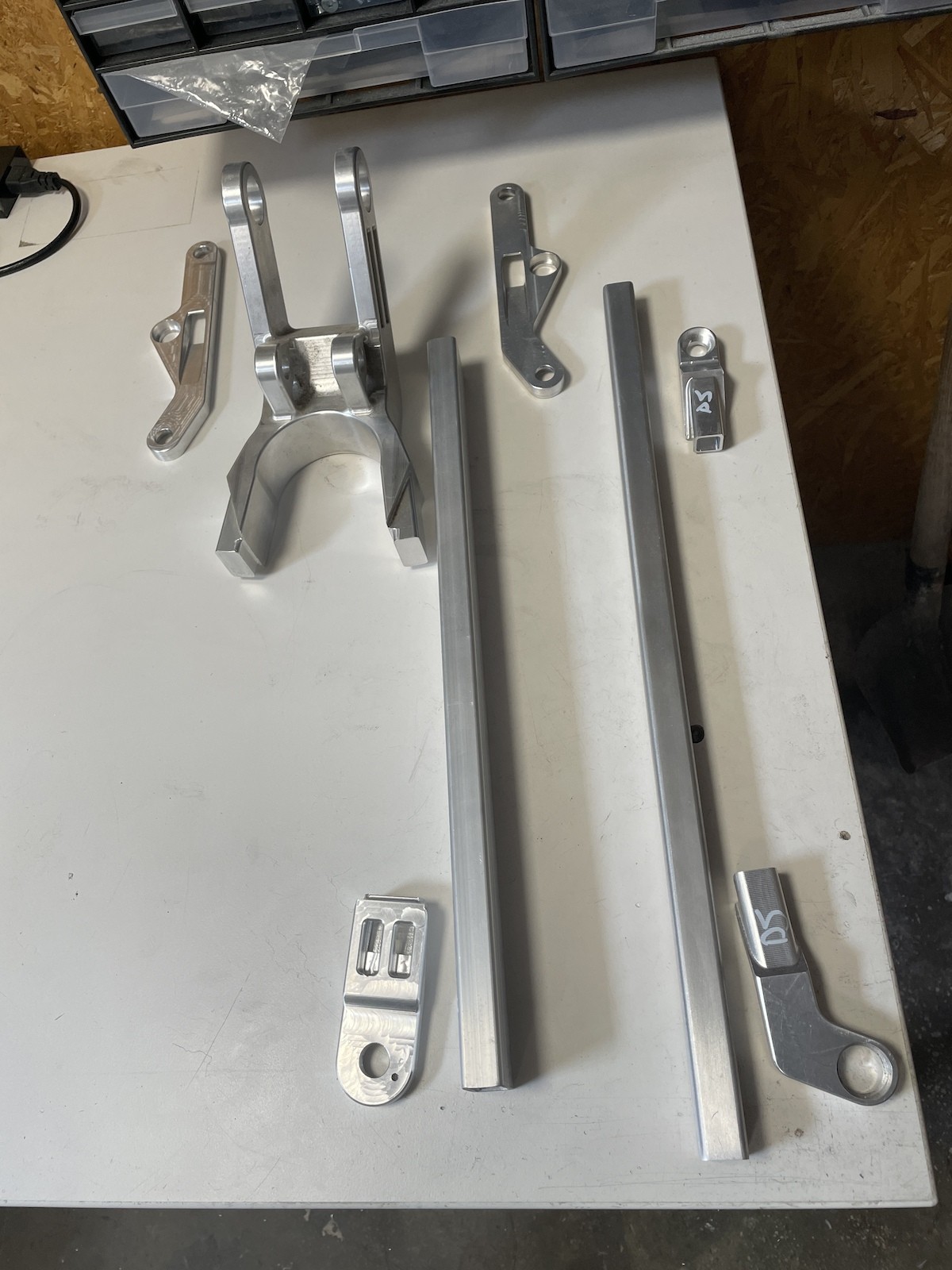

— Осталось соединить

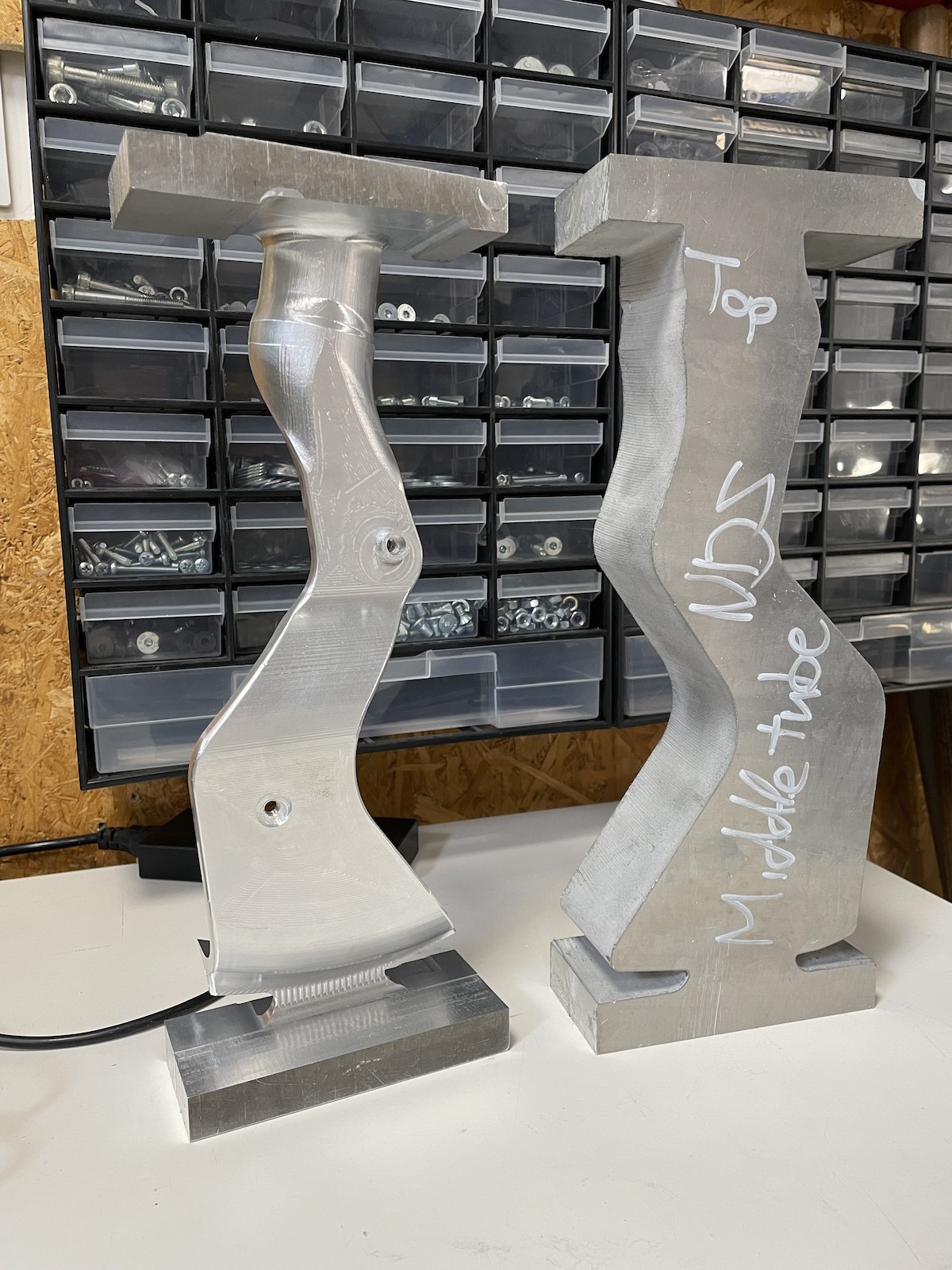

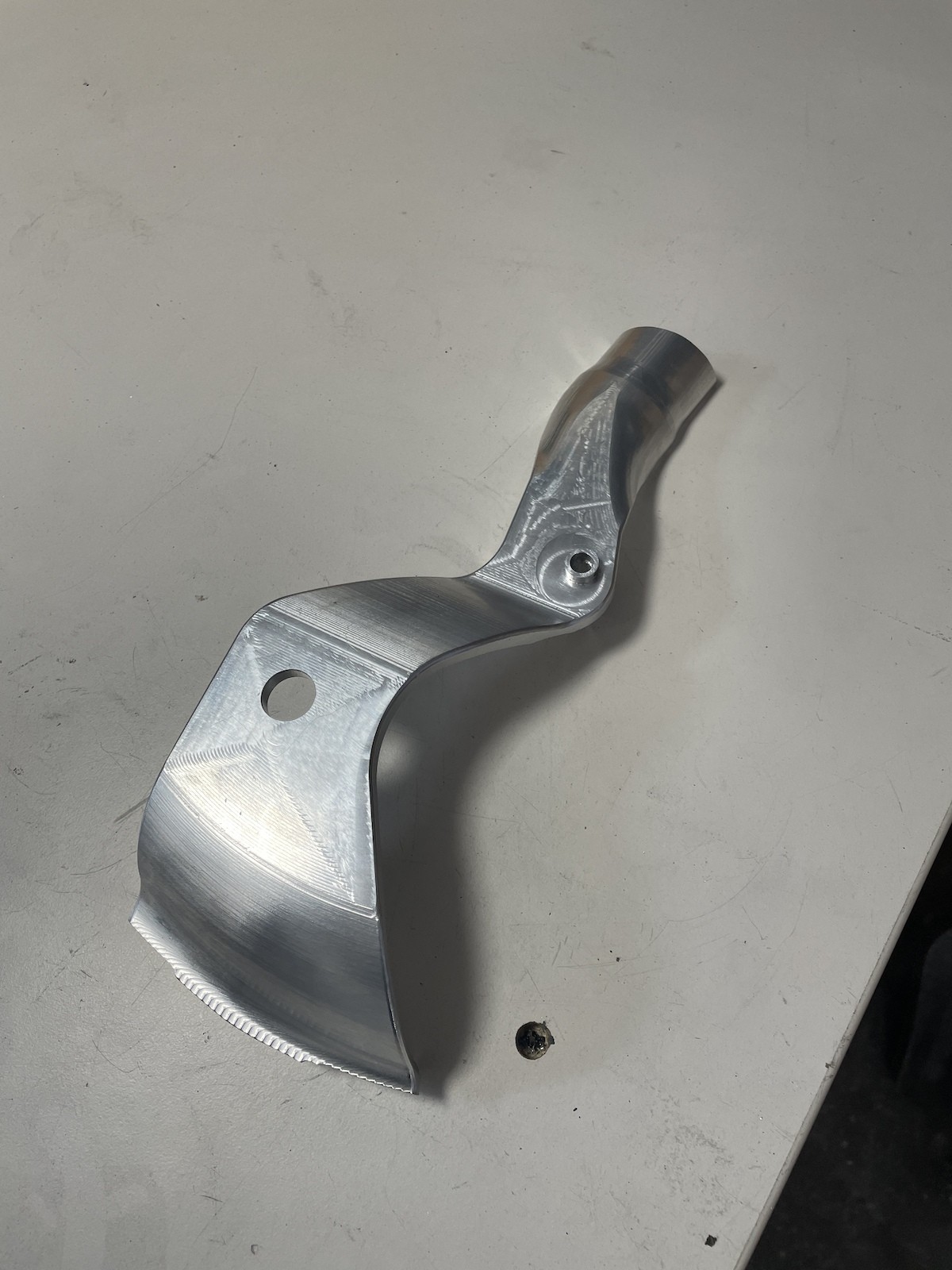

— Фрезеровка подседельной части переднего треугольника, конец 2023 года

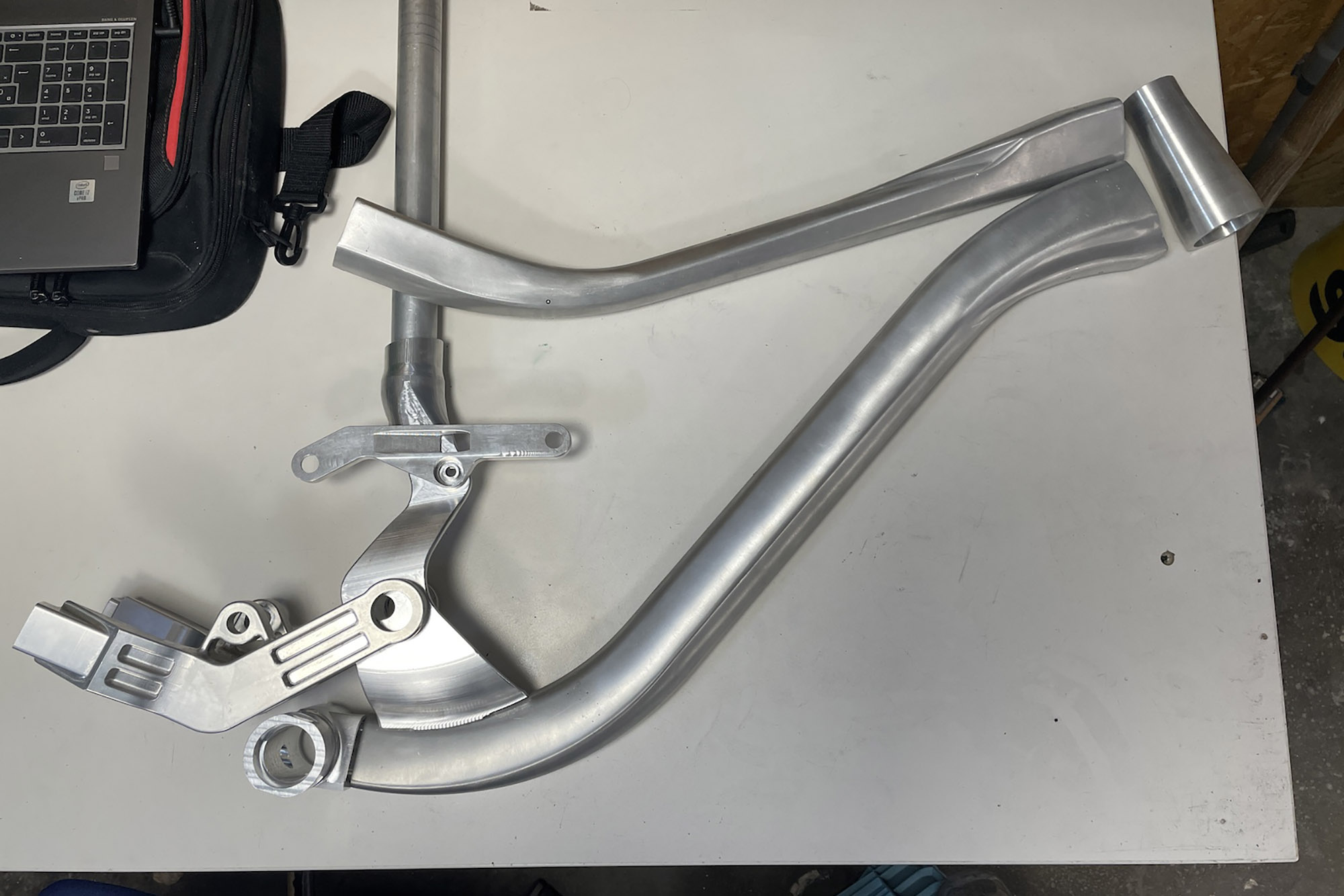

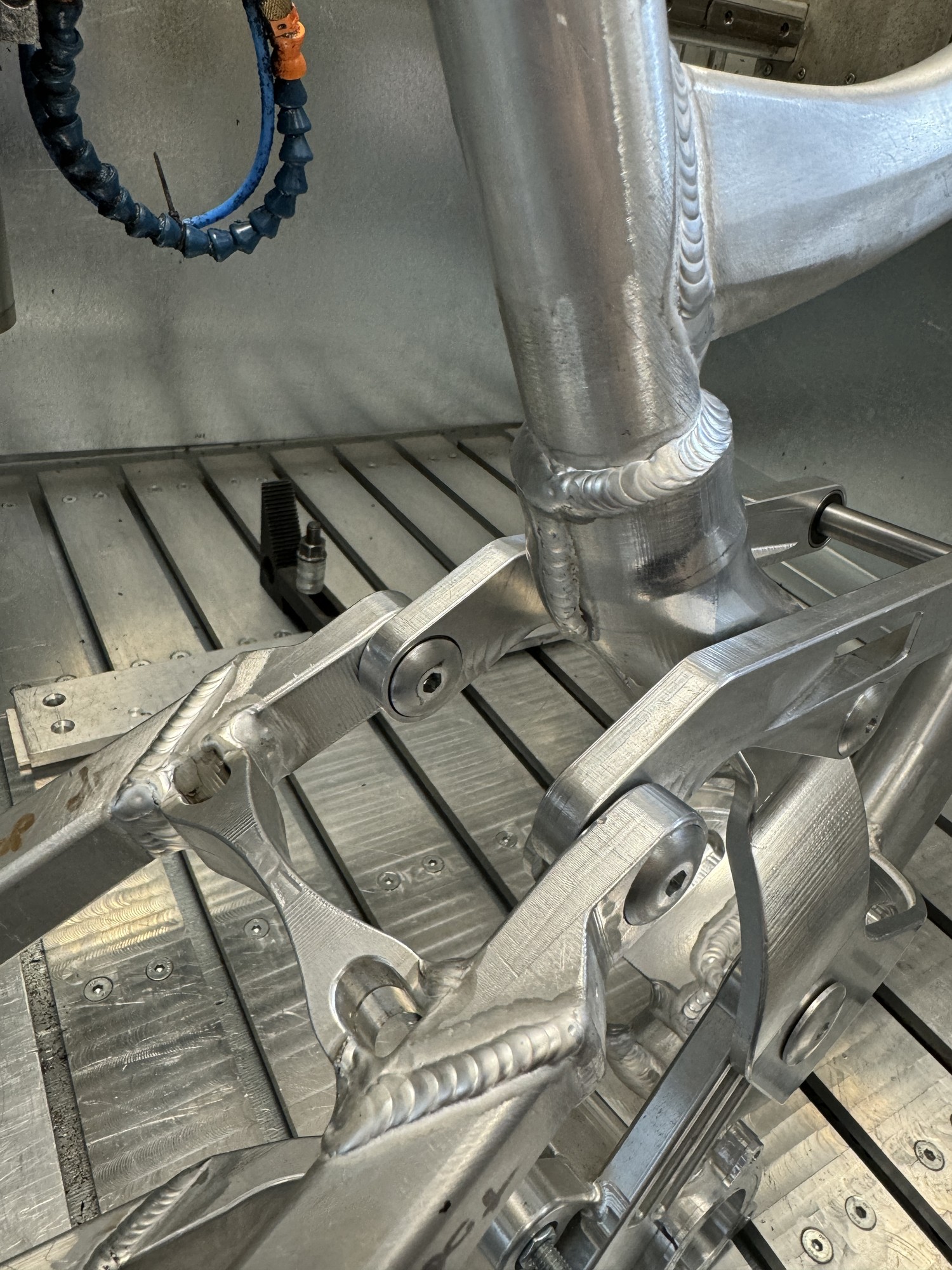

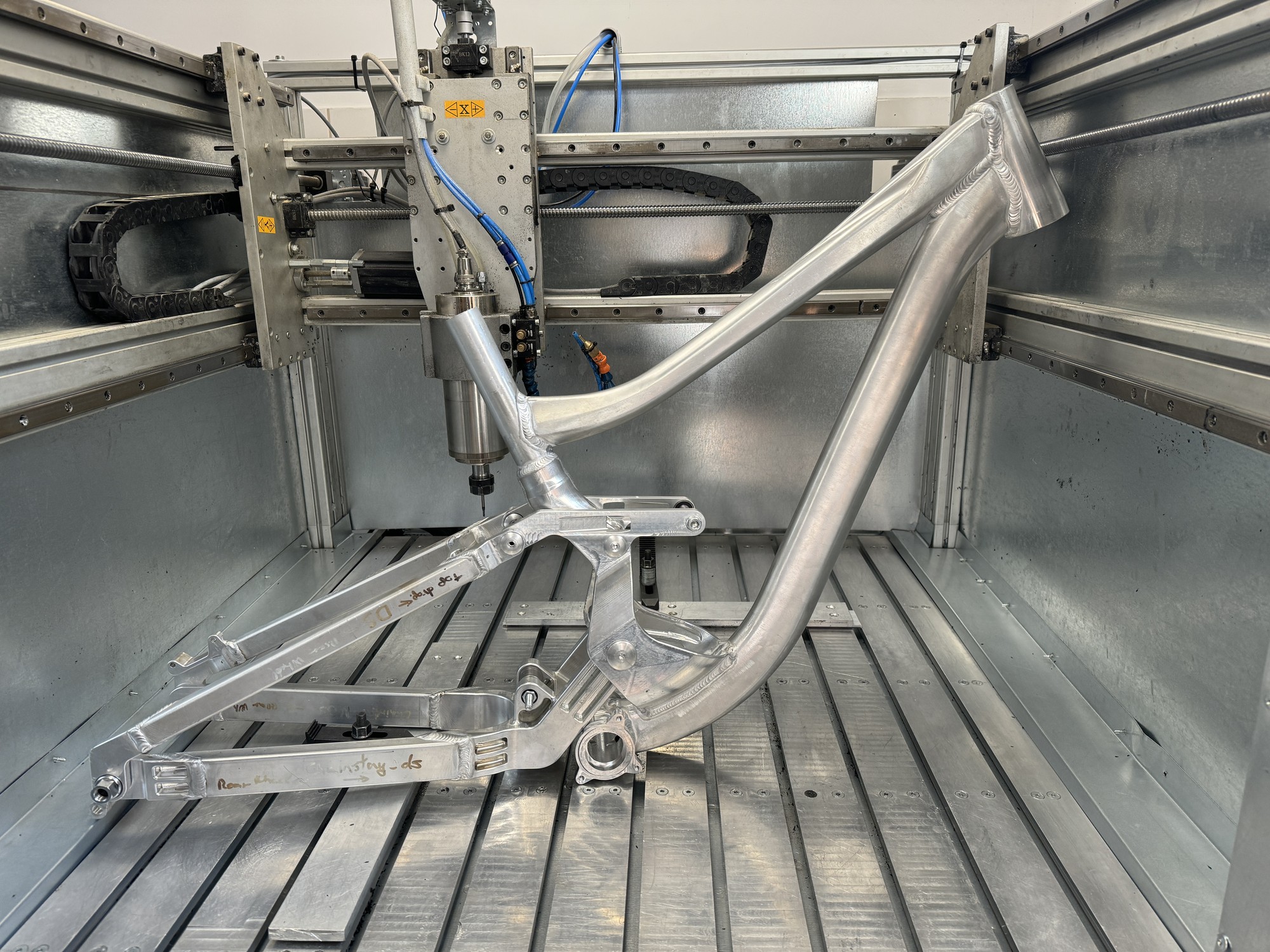

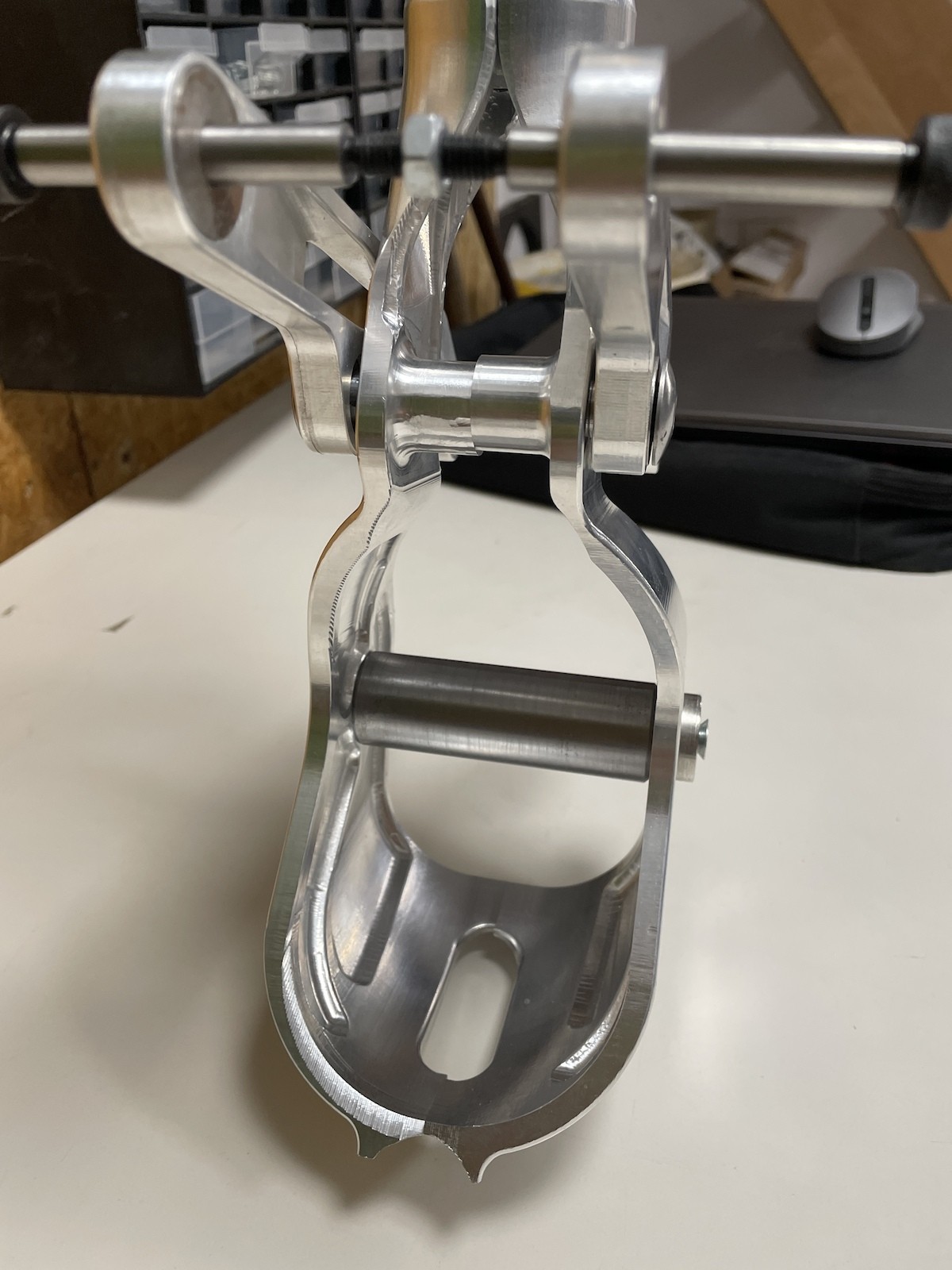

— Можно примерять

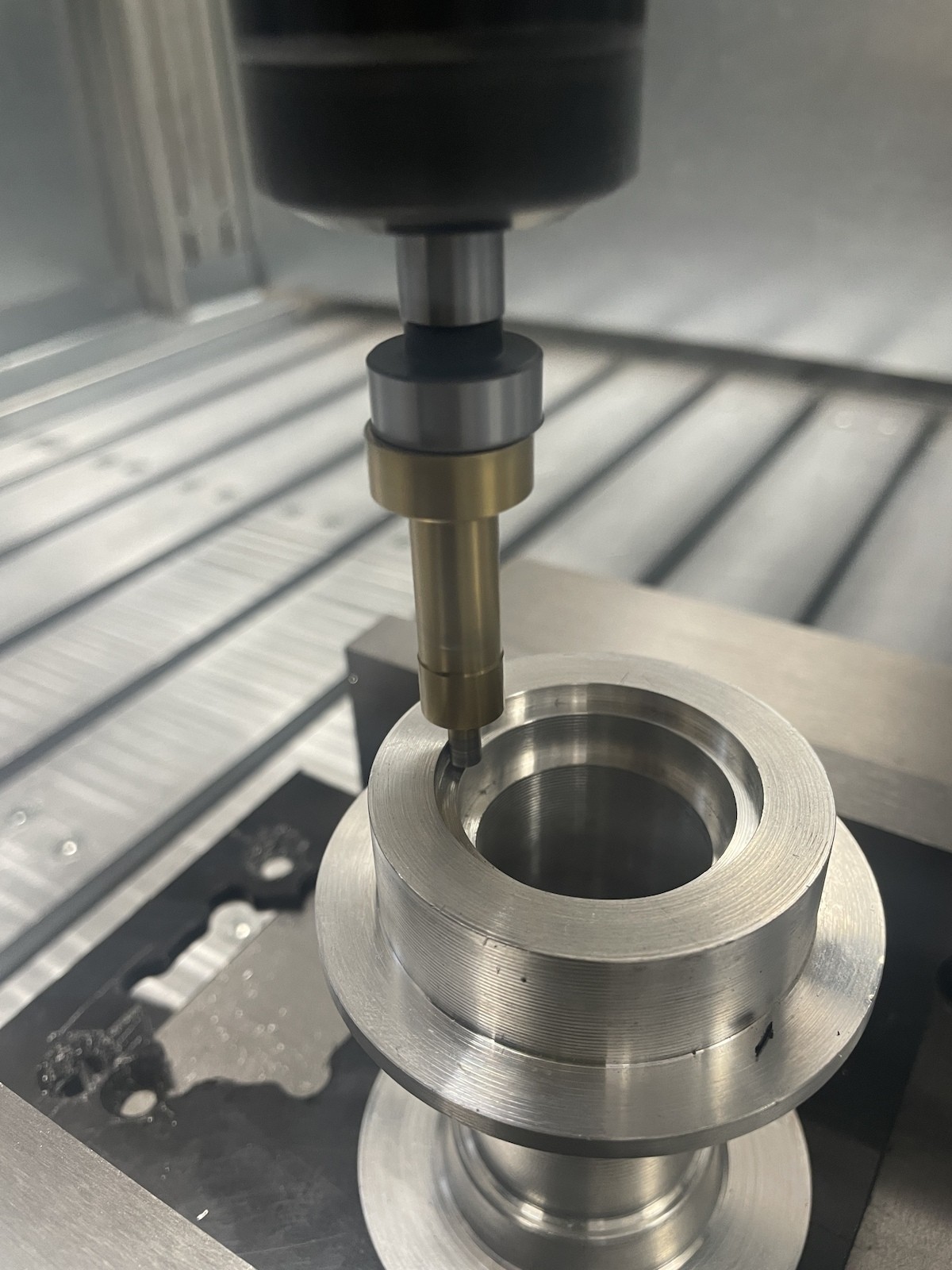

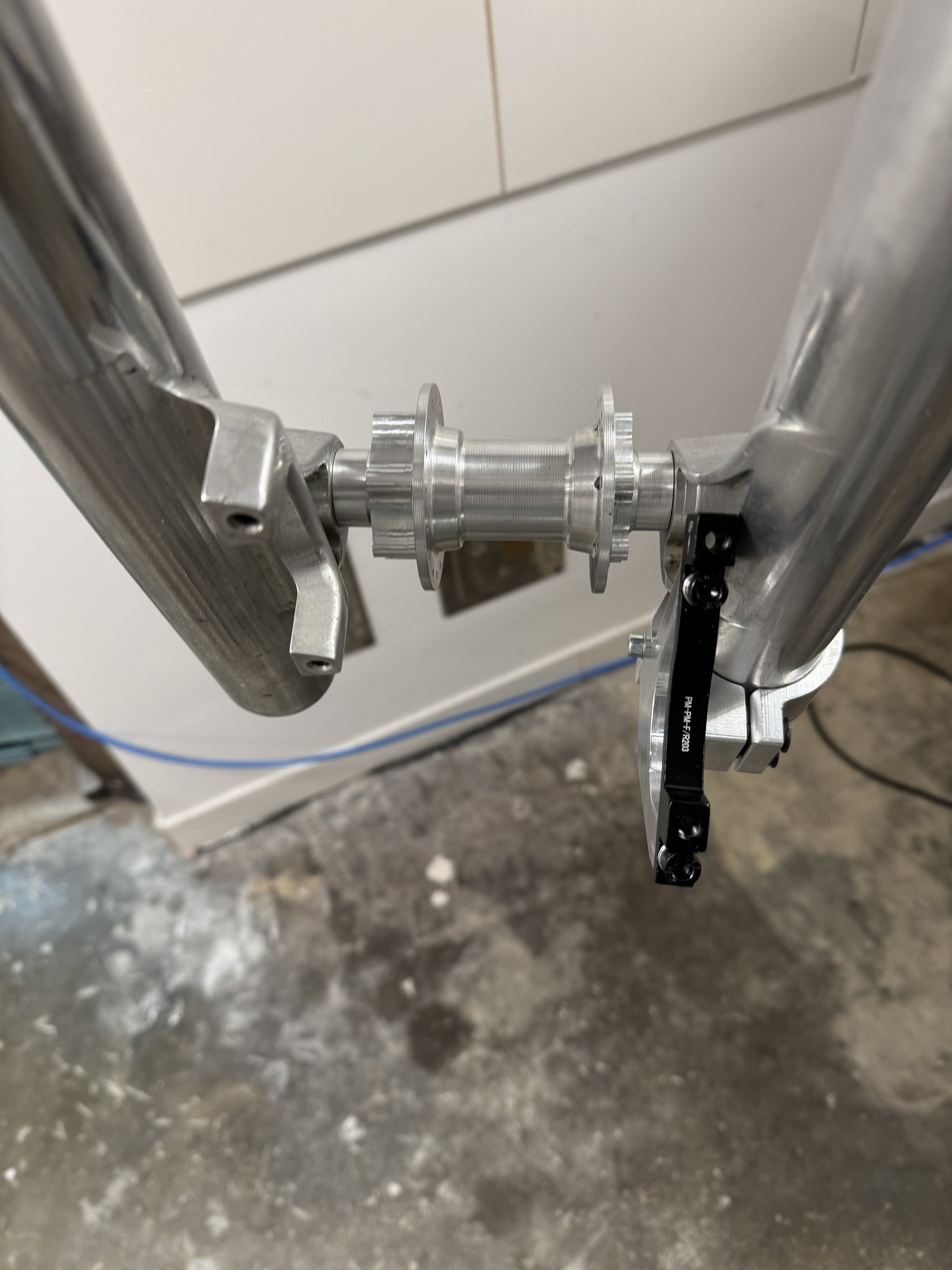

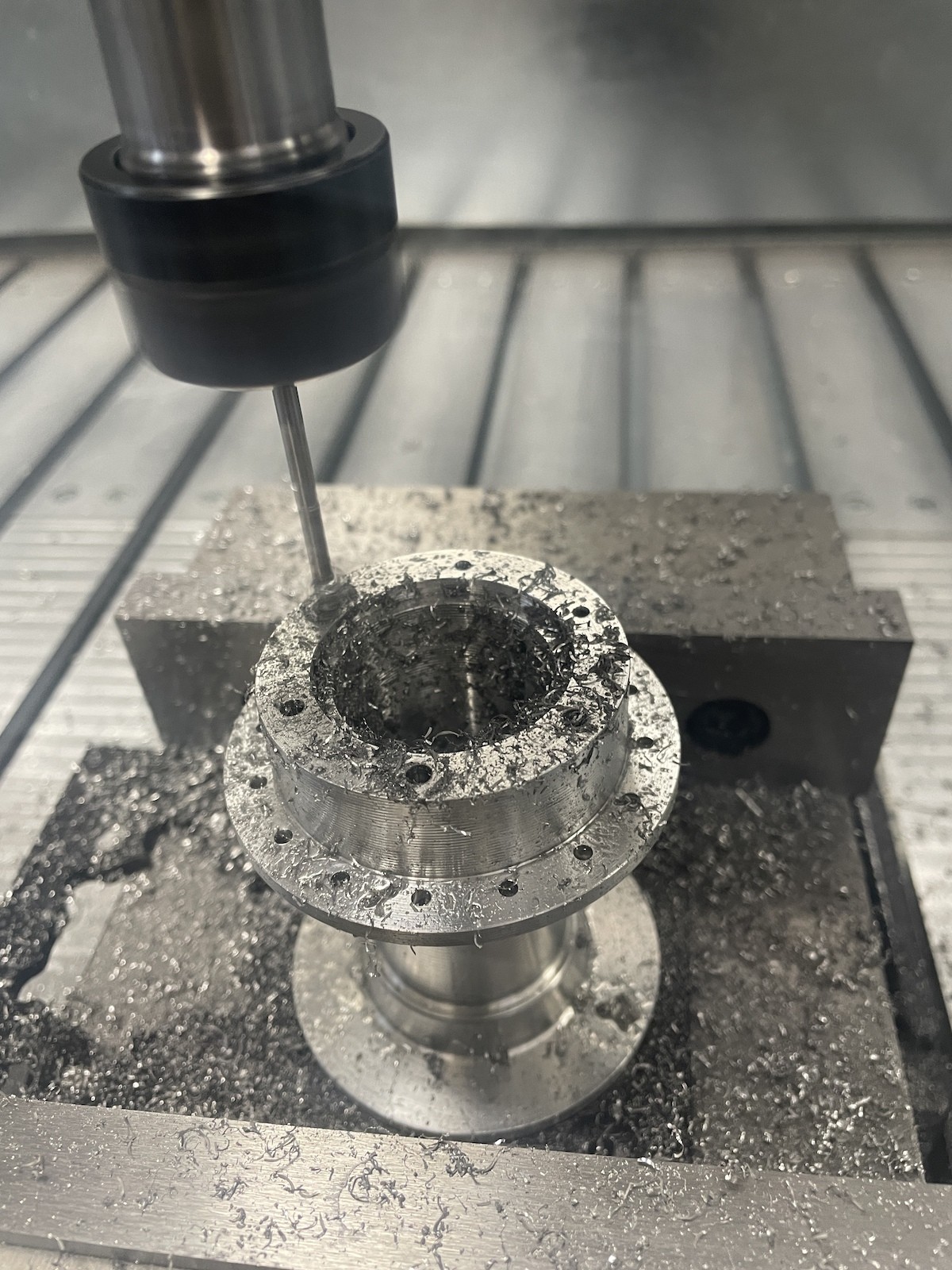

— Также понадобилась своя втулка

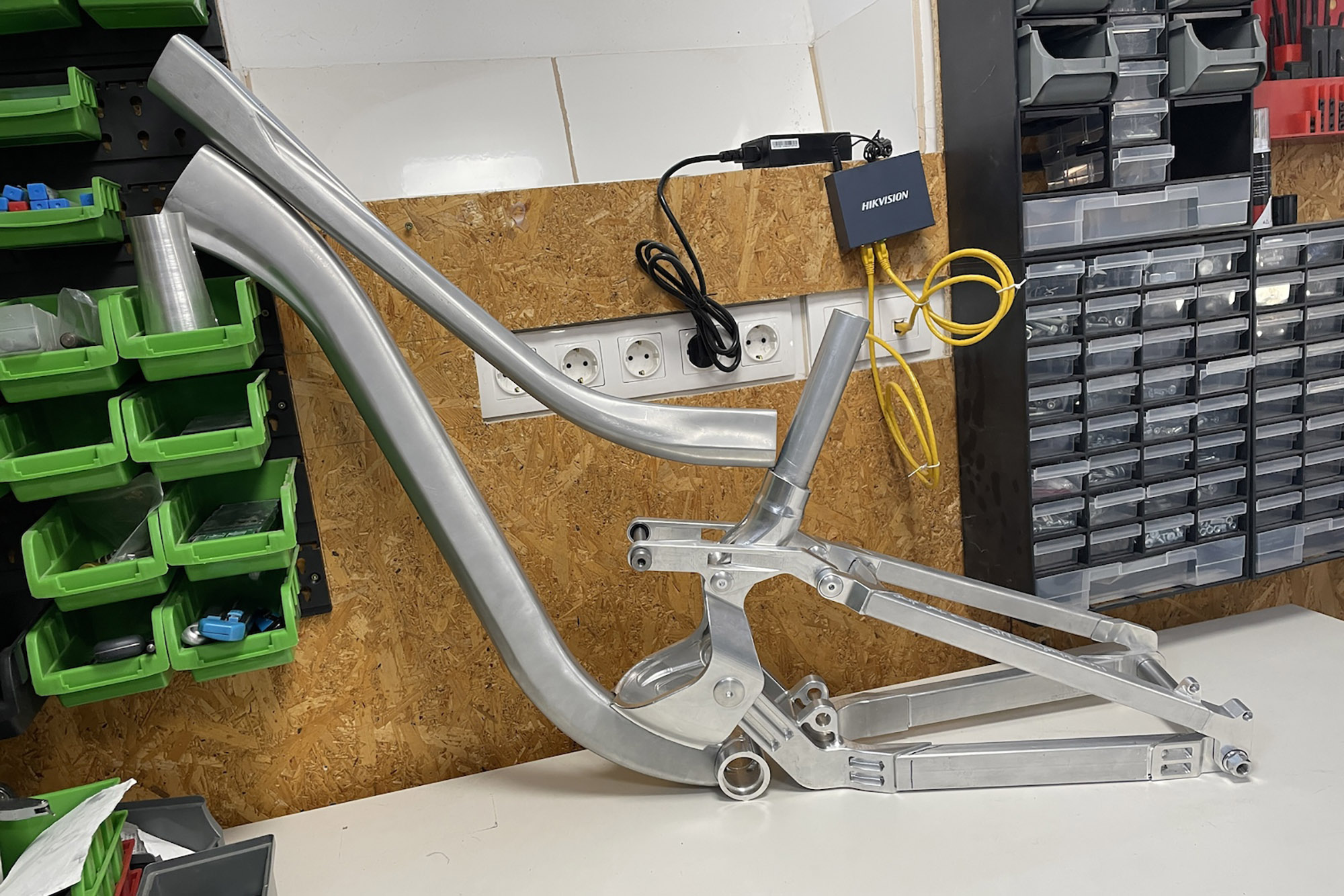

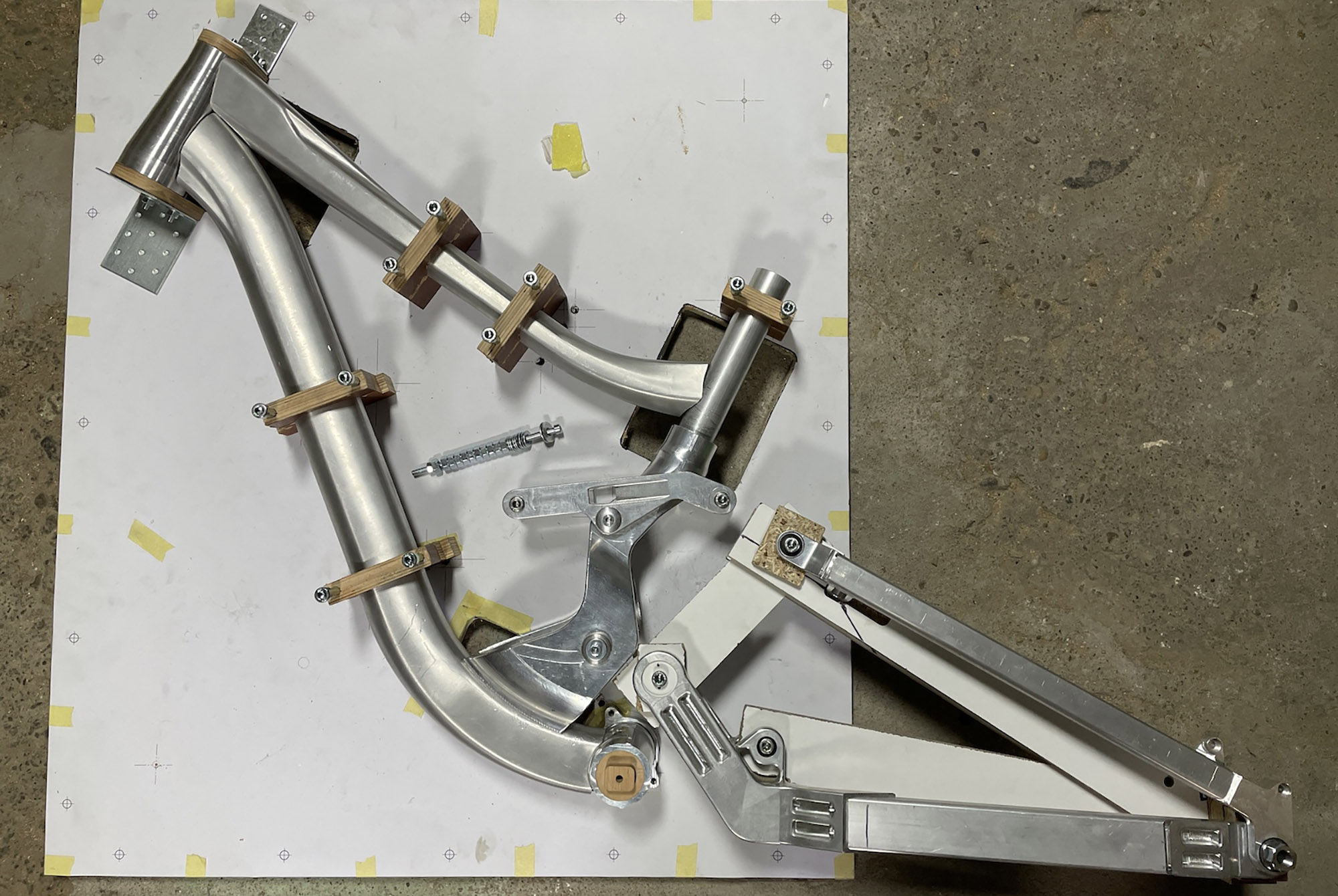

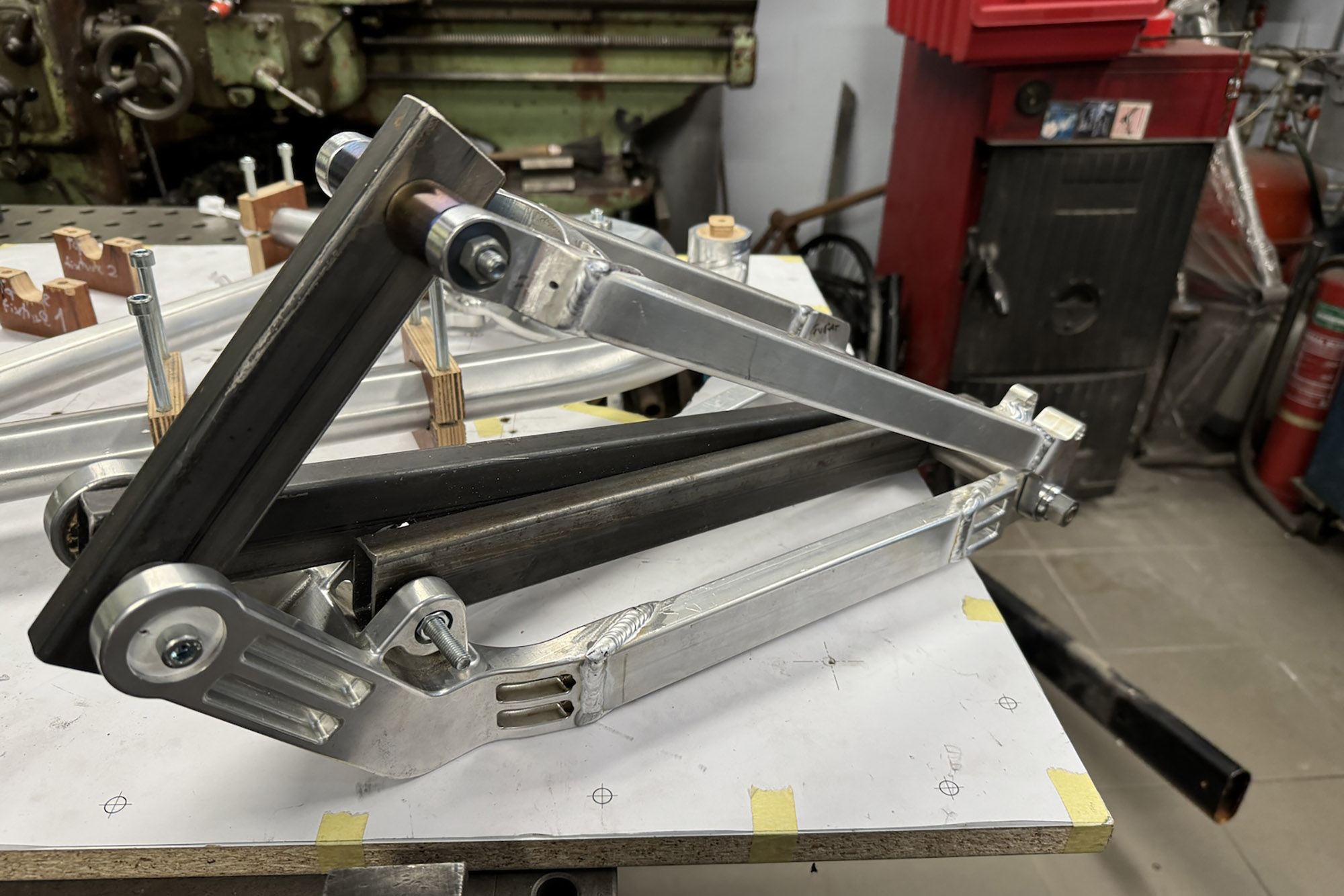

— Всё готово к сварке, весна 2024 года

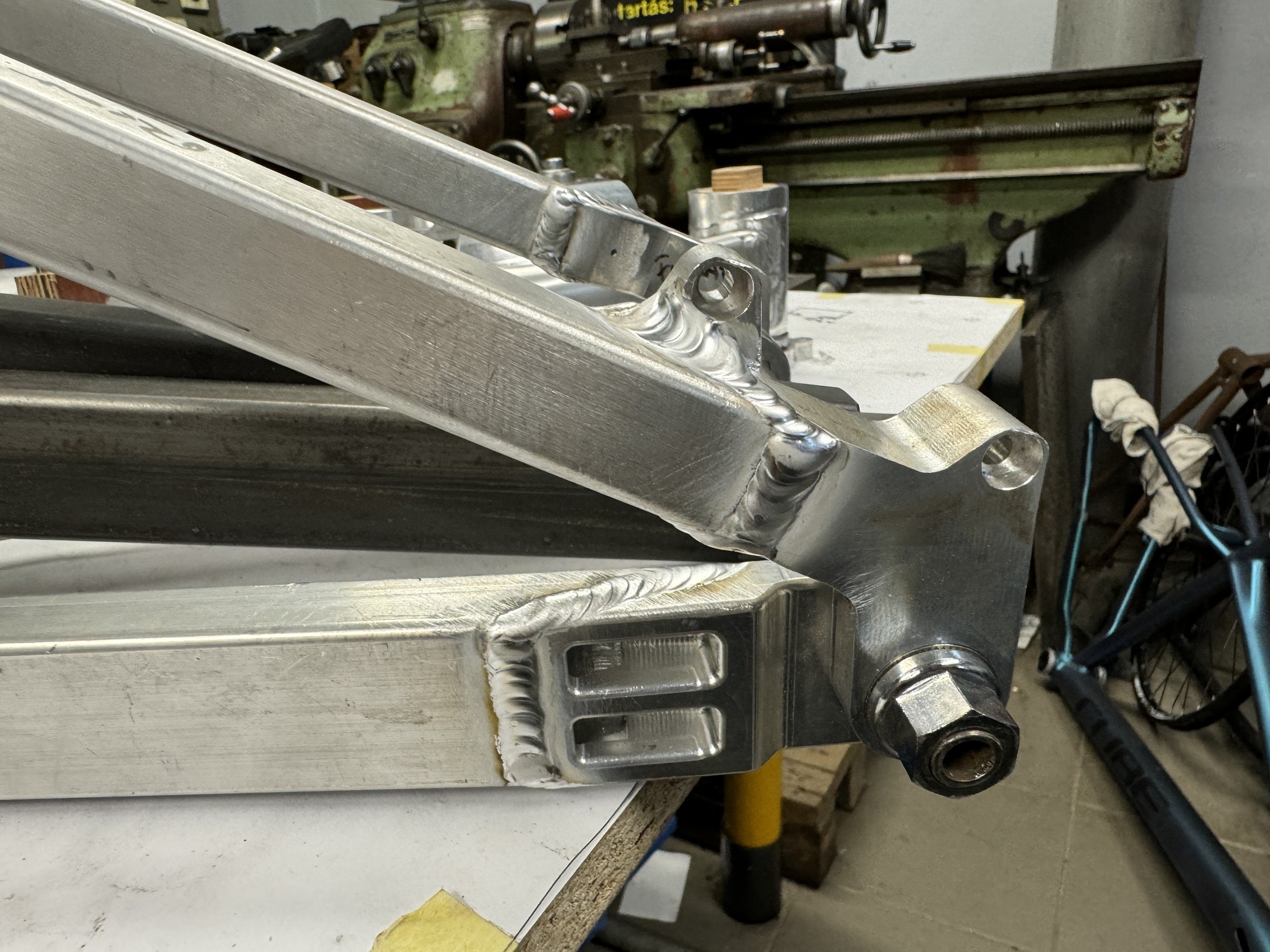

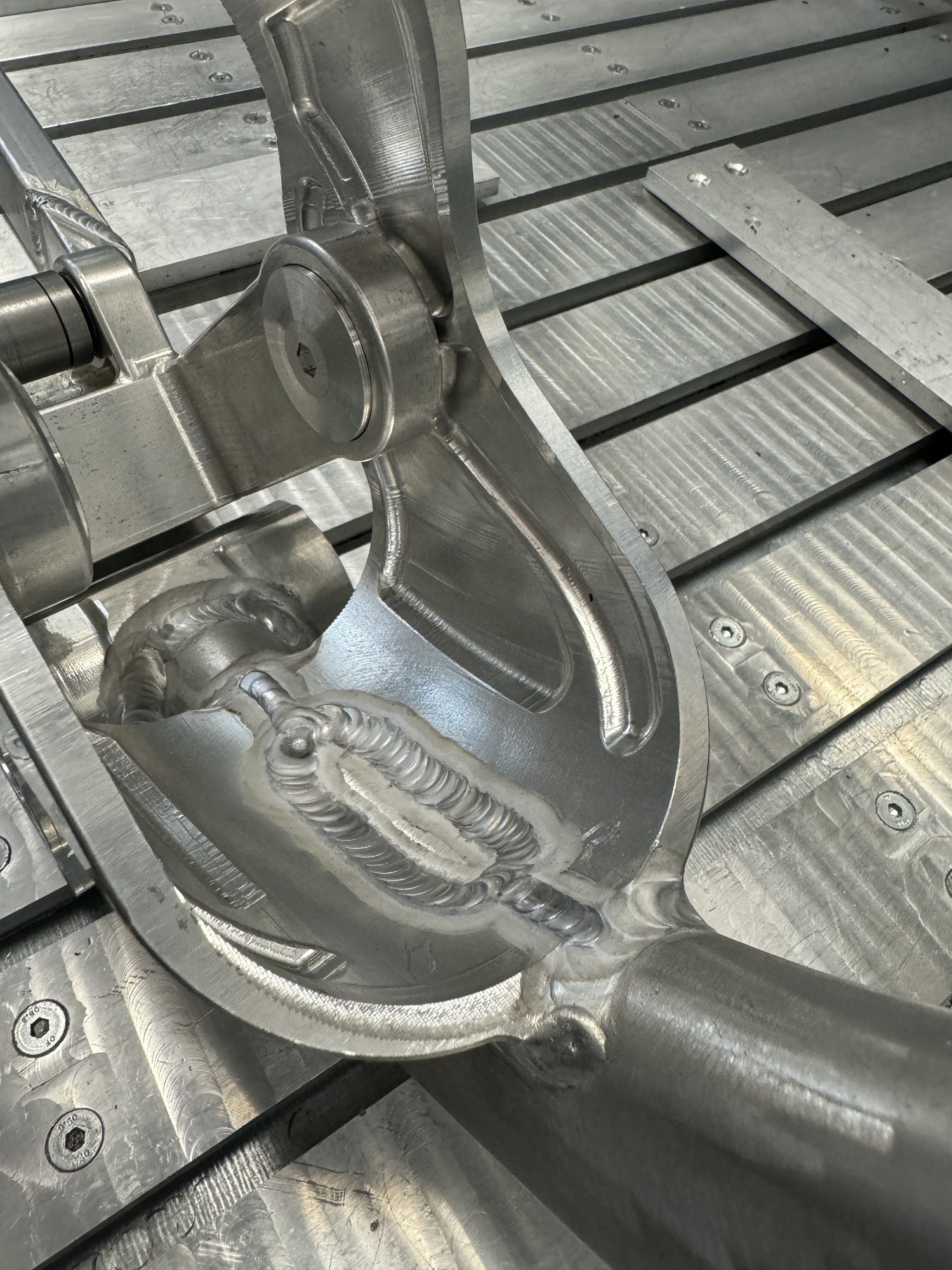

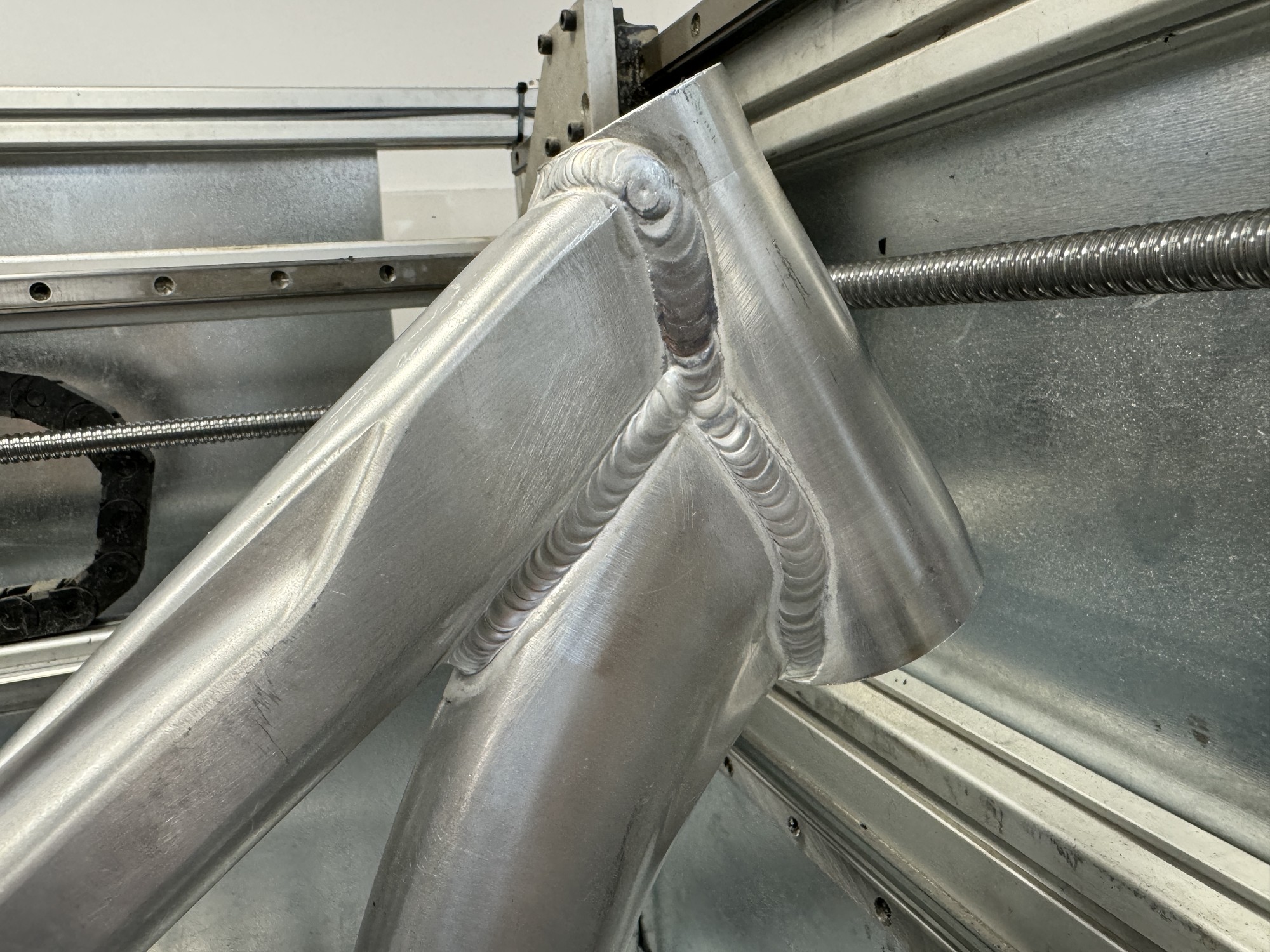

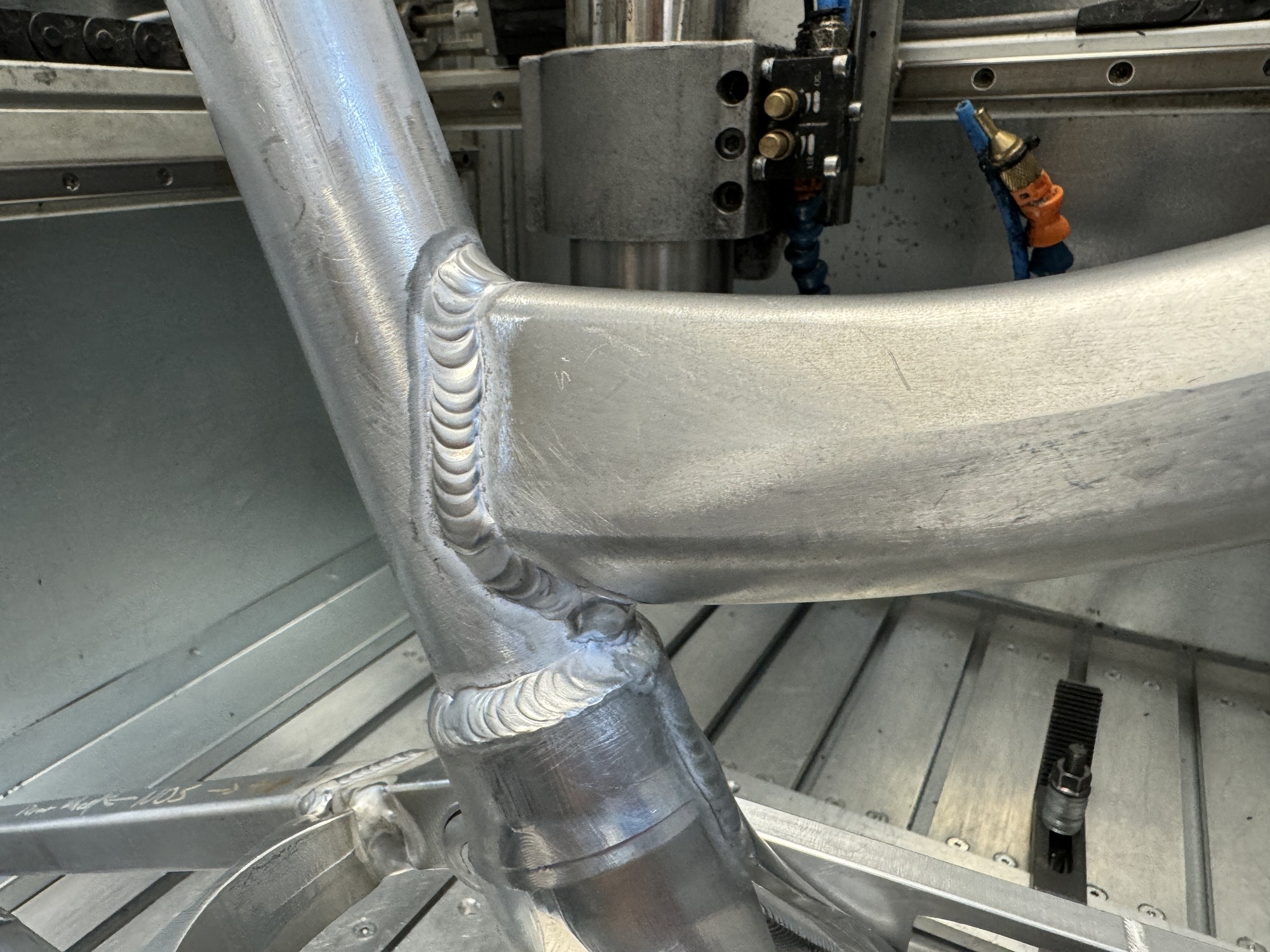

— Сварка, лето 2024 года

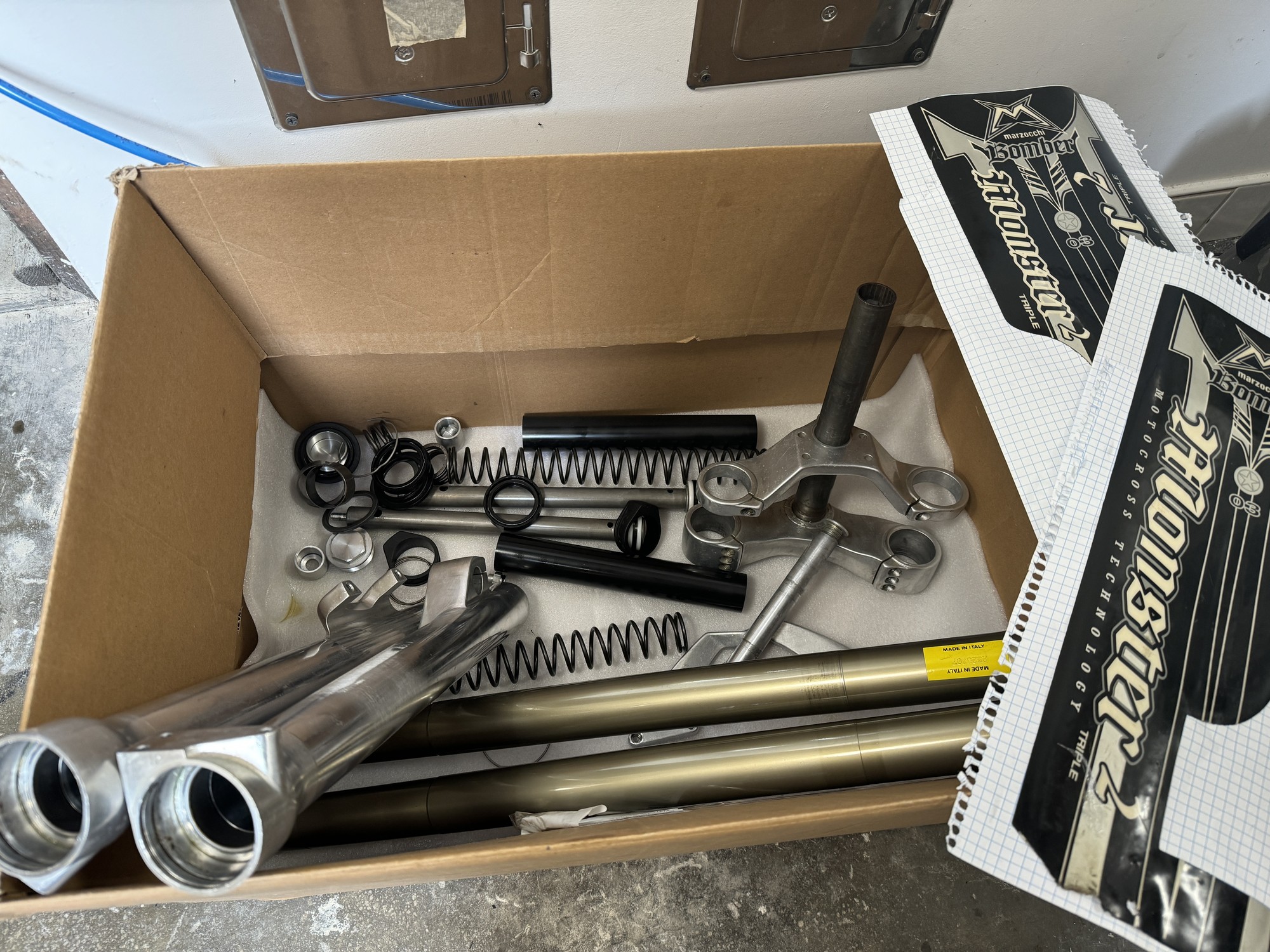

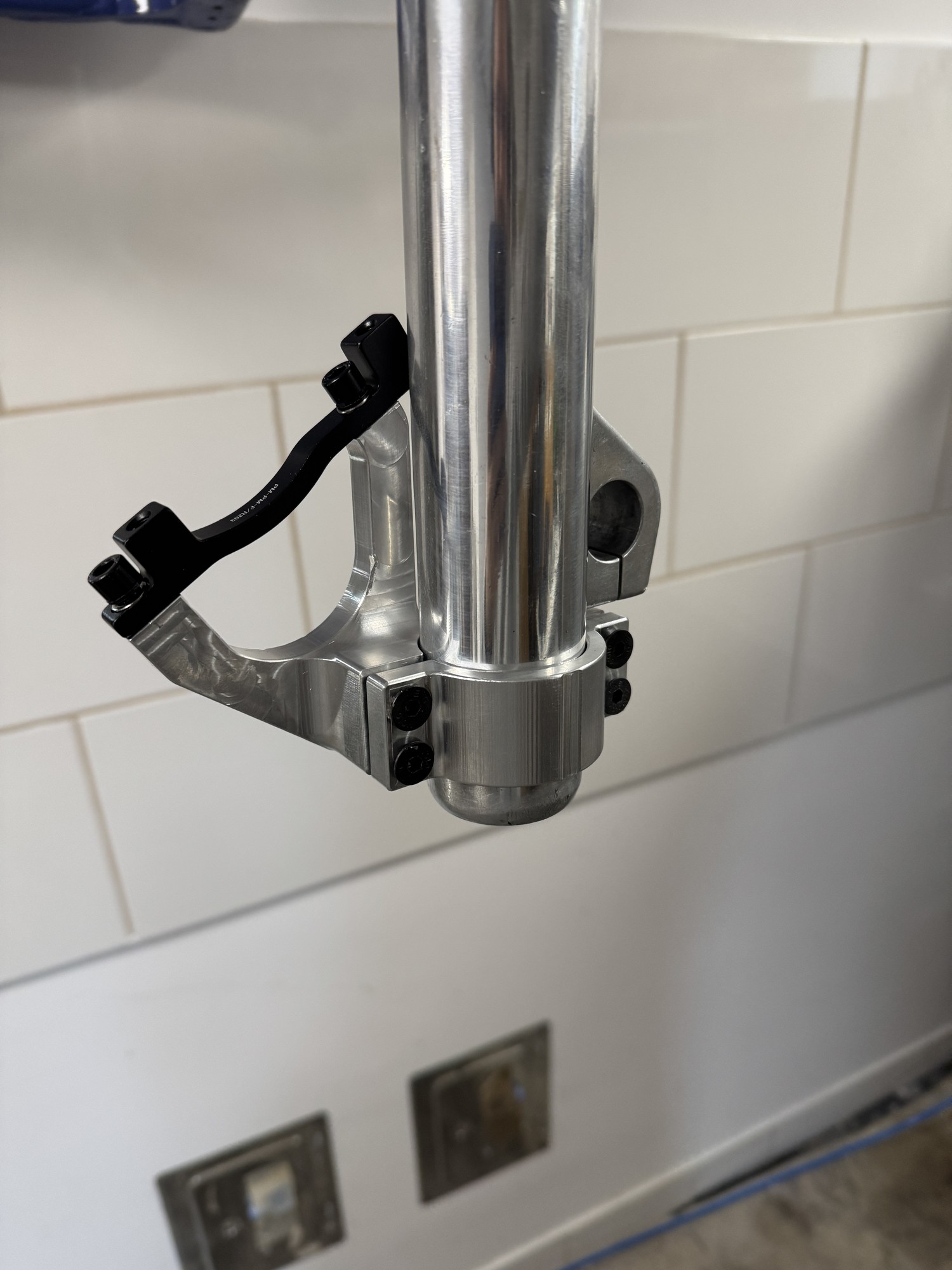

— Правильному байку — правильная вилка

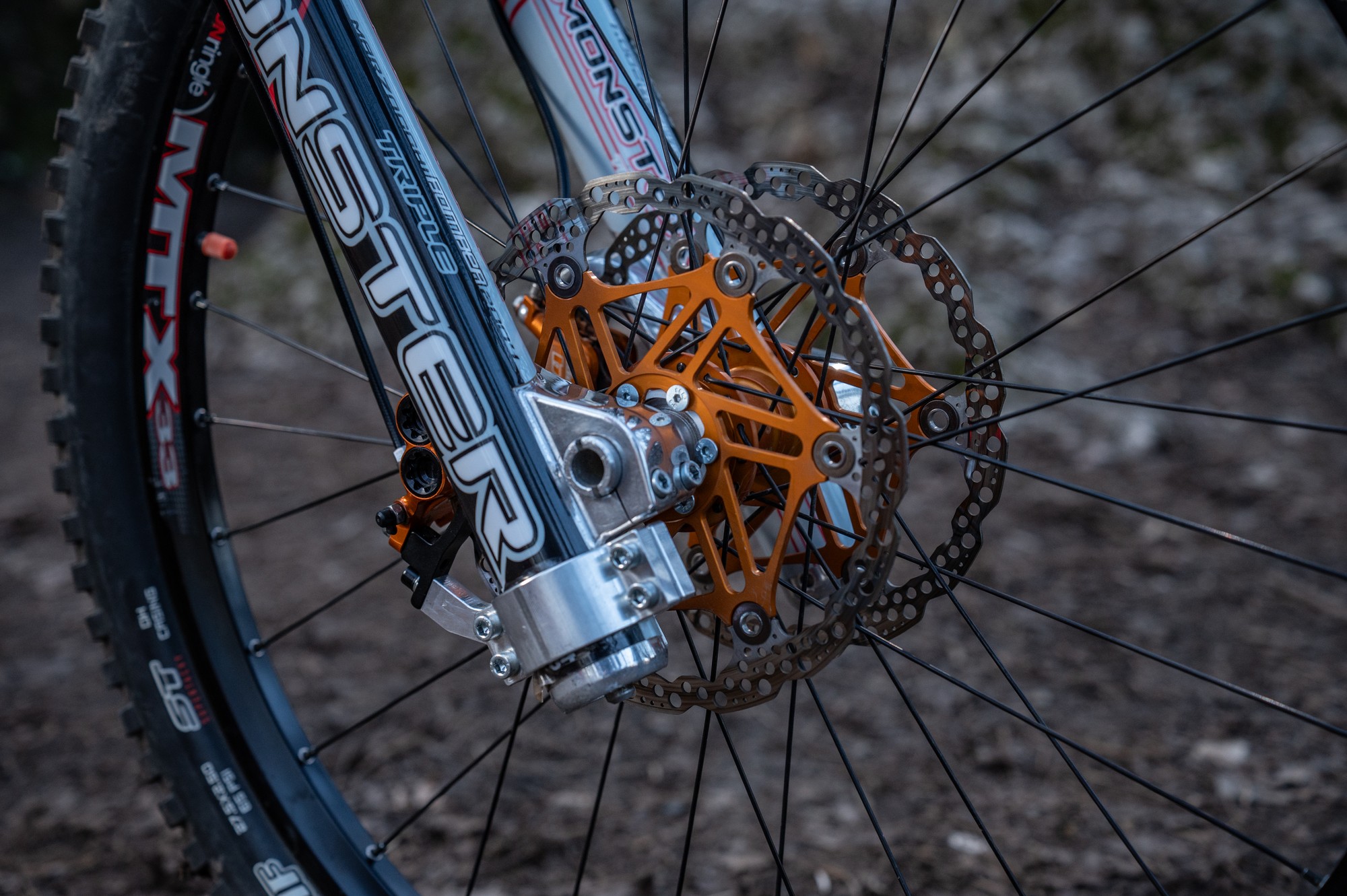

— Теперь понятно, зачем была нужна кастомная втулка



— Рама возвращается из порошковой покраски, конец осени 2024 года

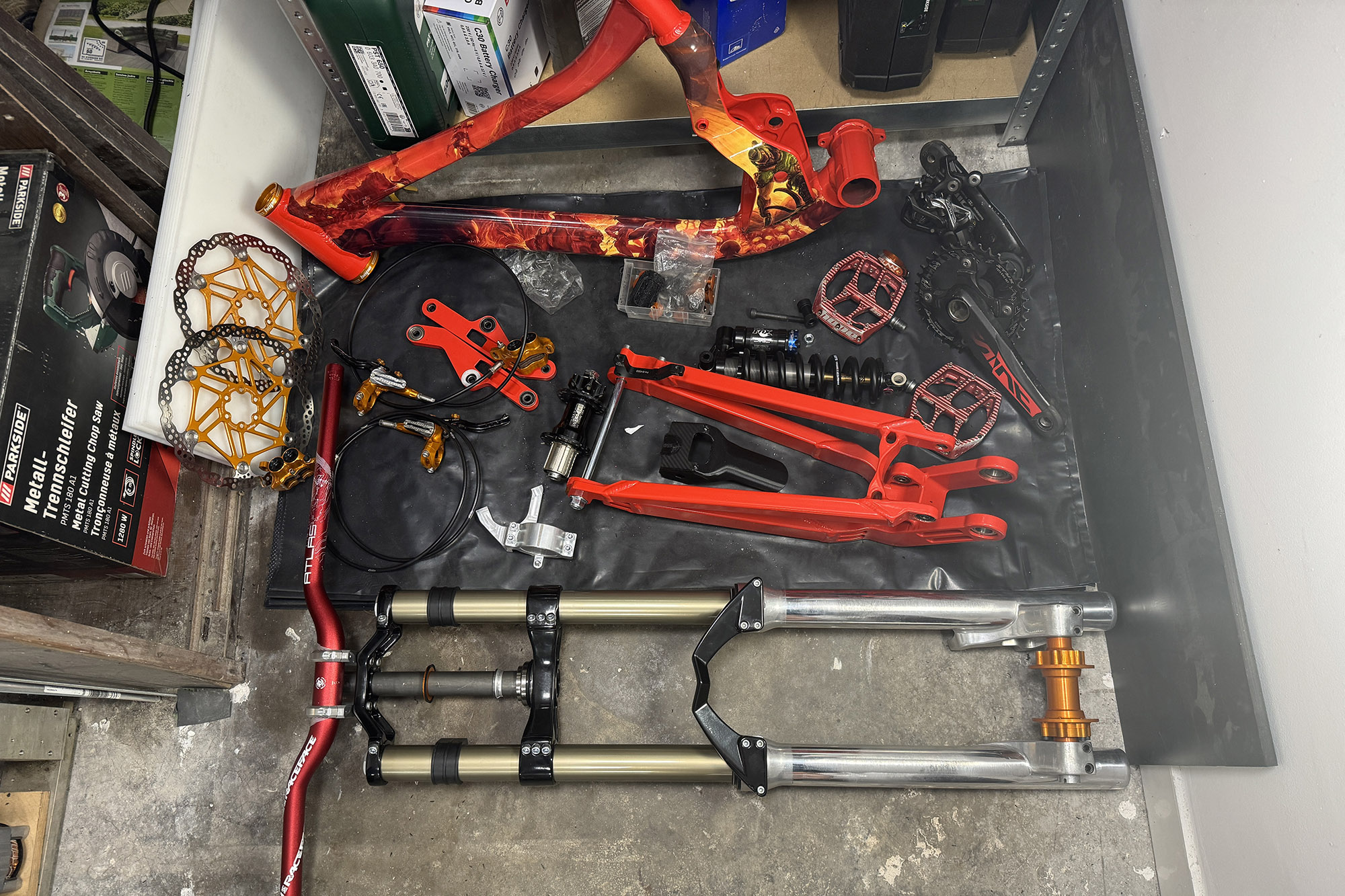

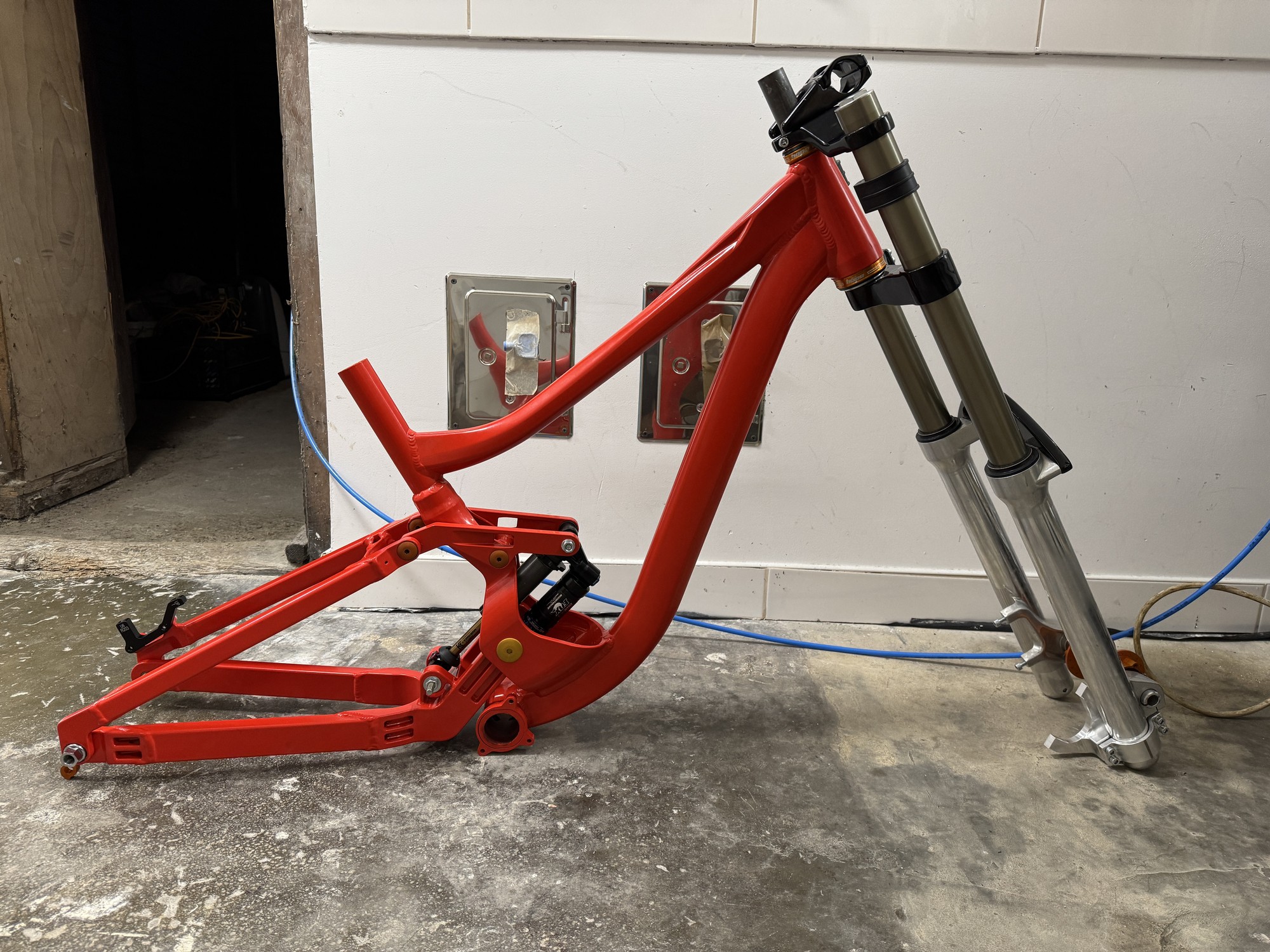

— Начало сборки, зима 2025

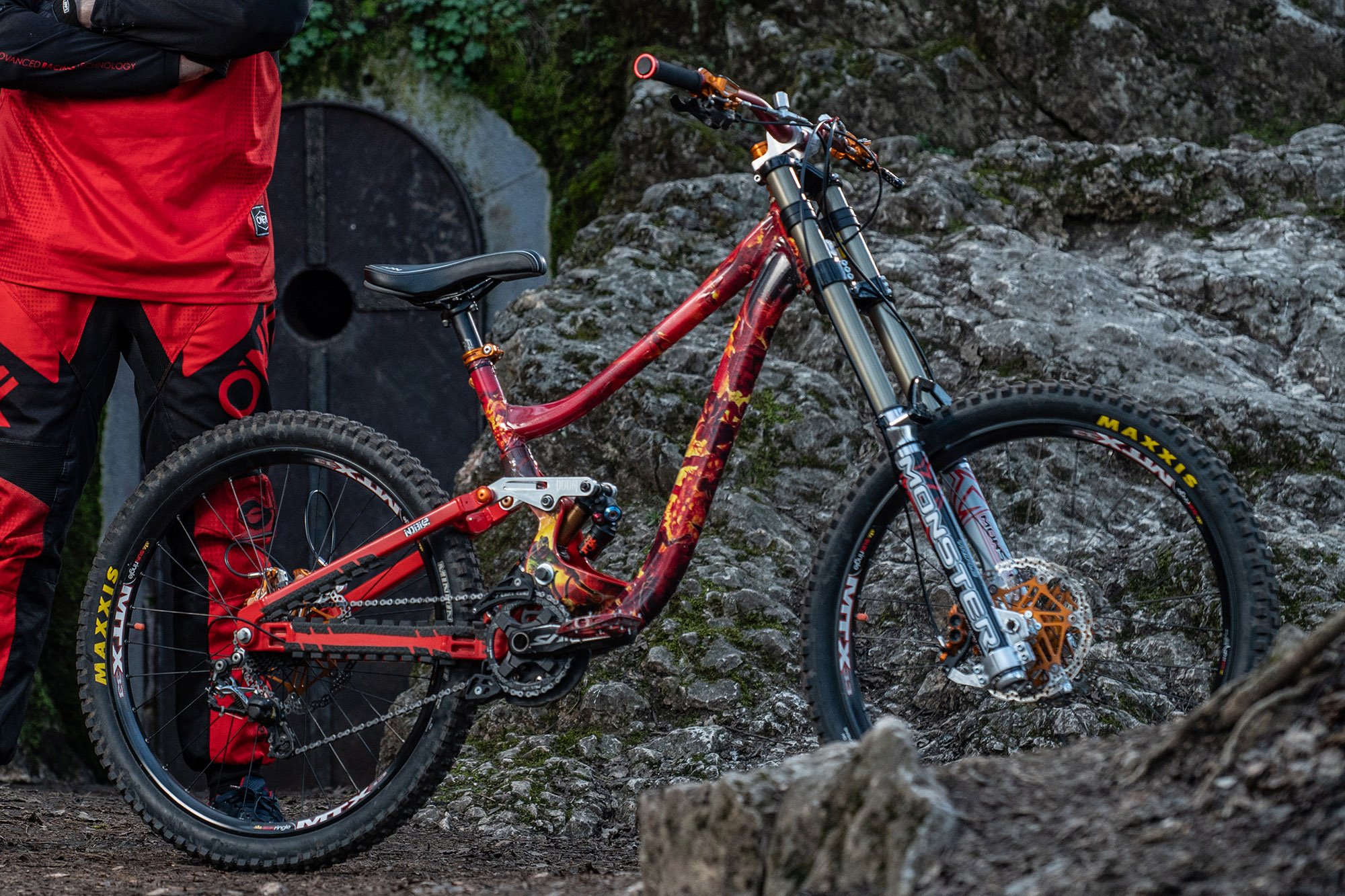

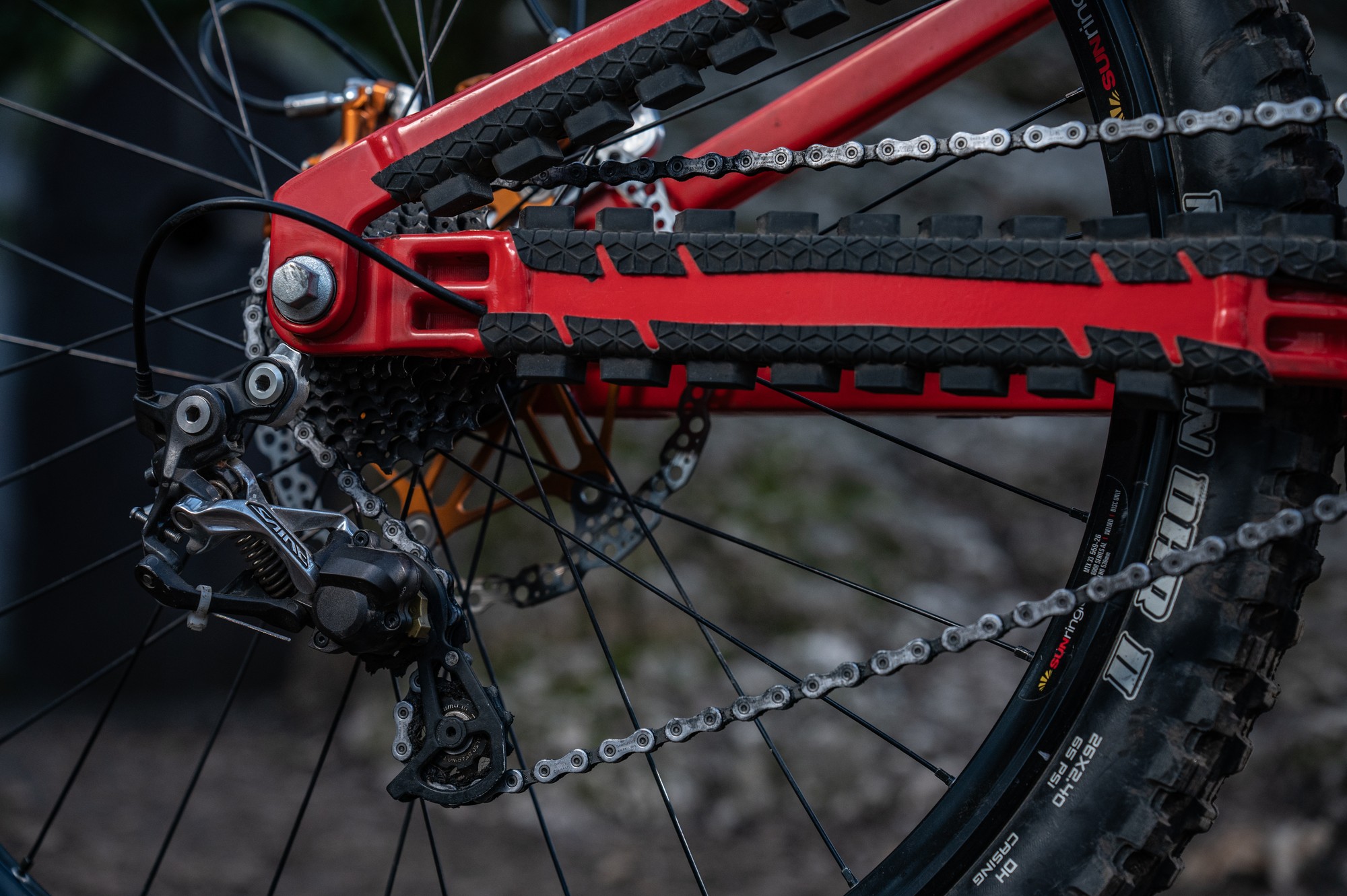

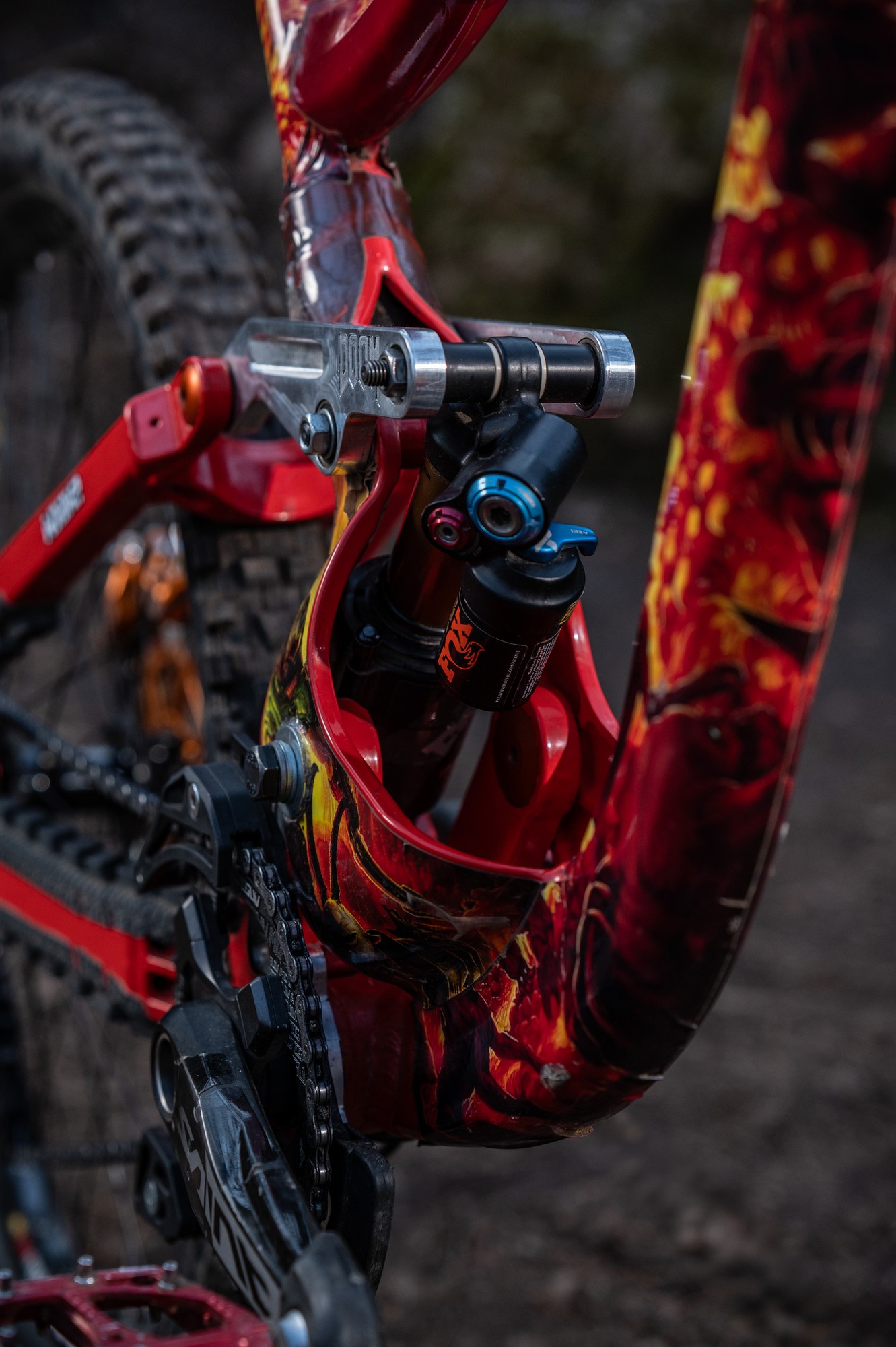

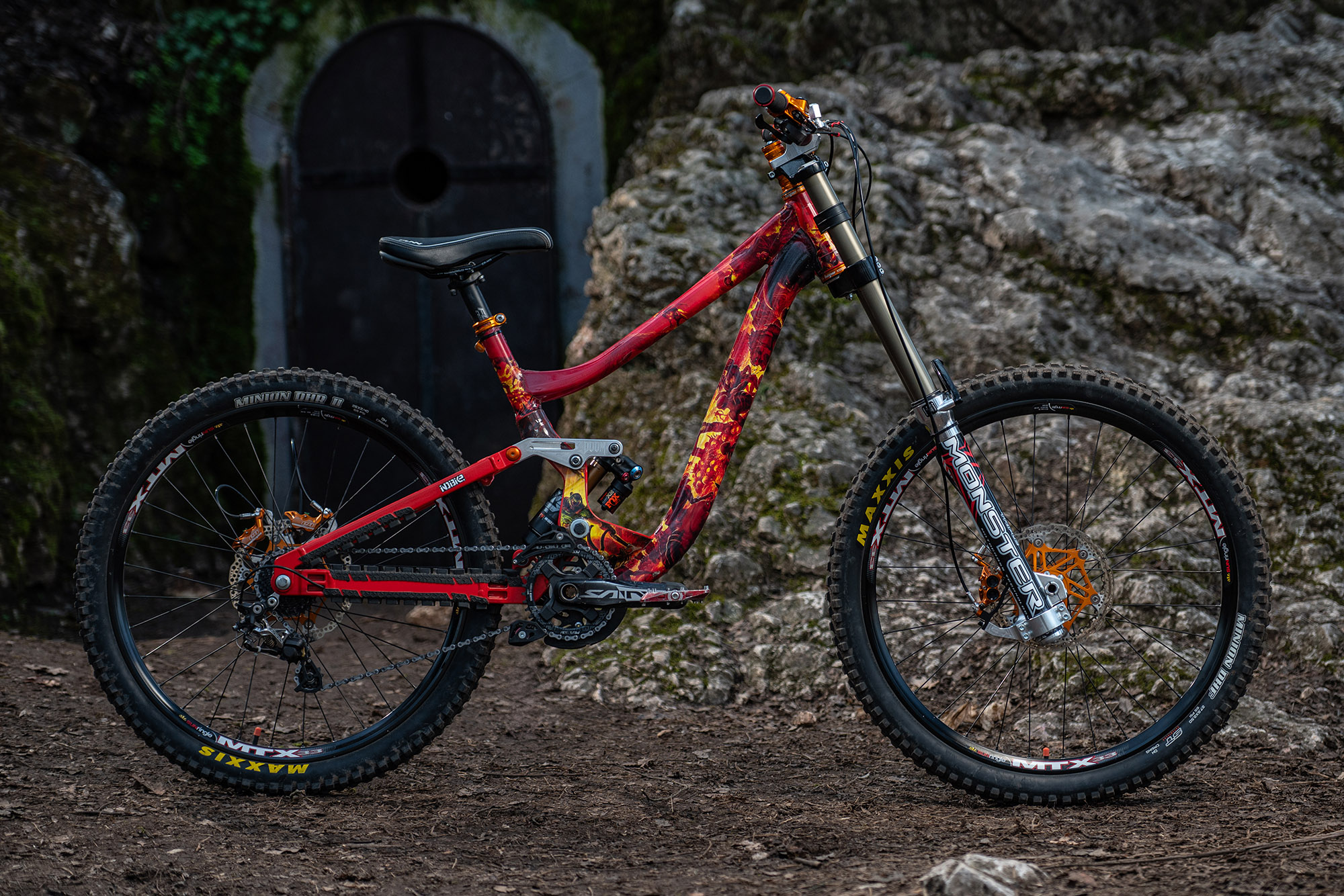

Готово!

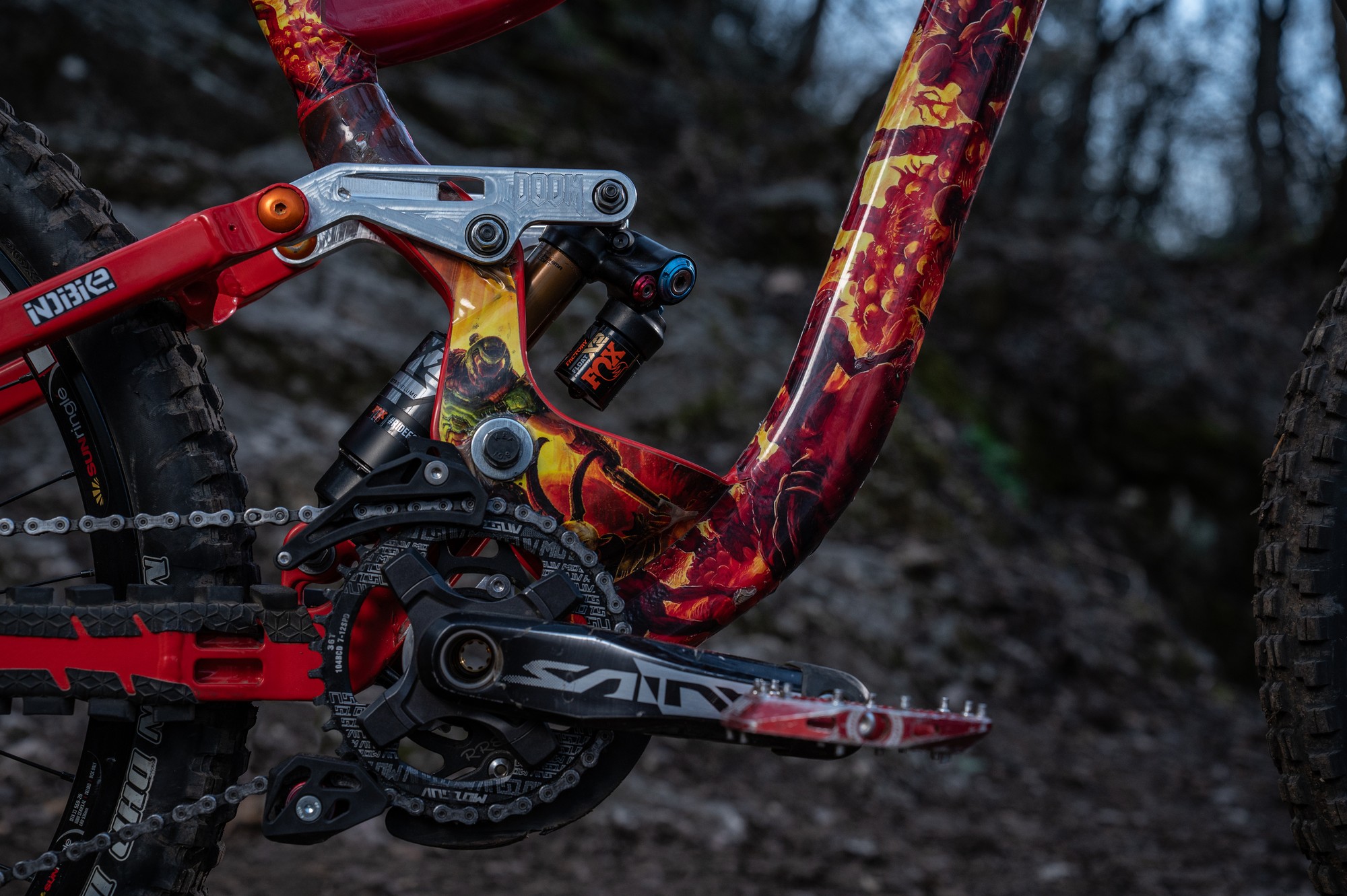

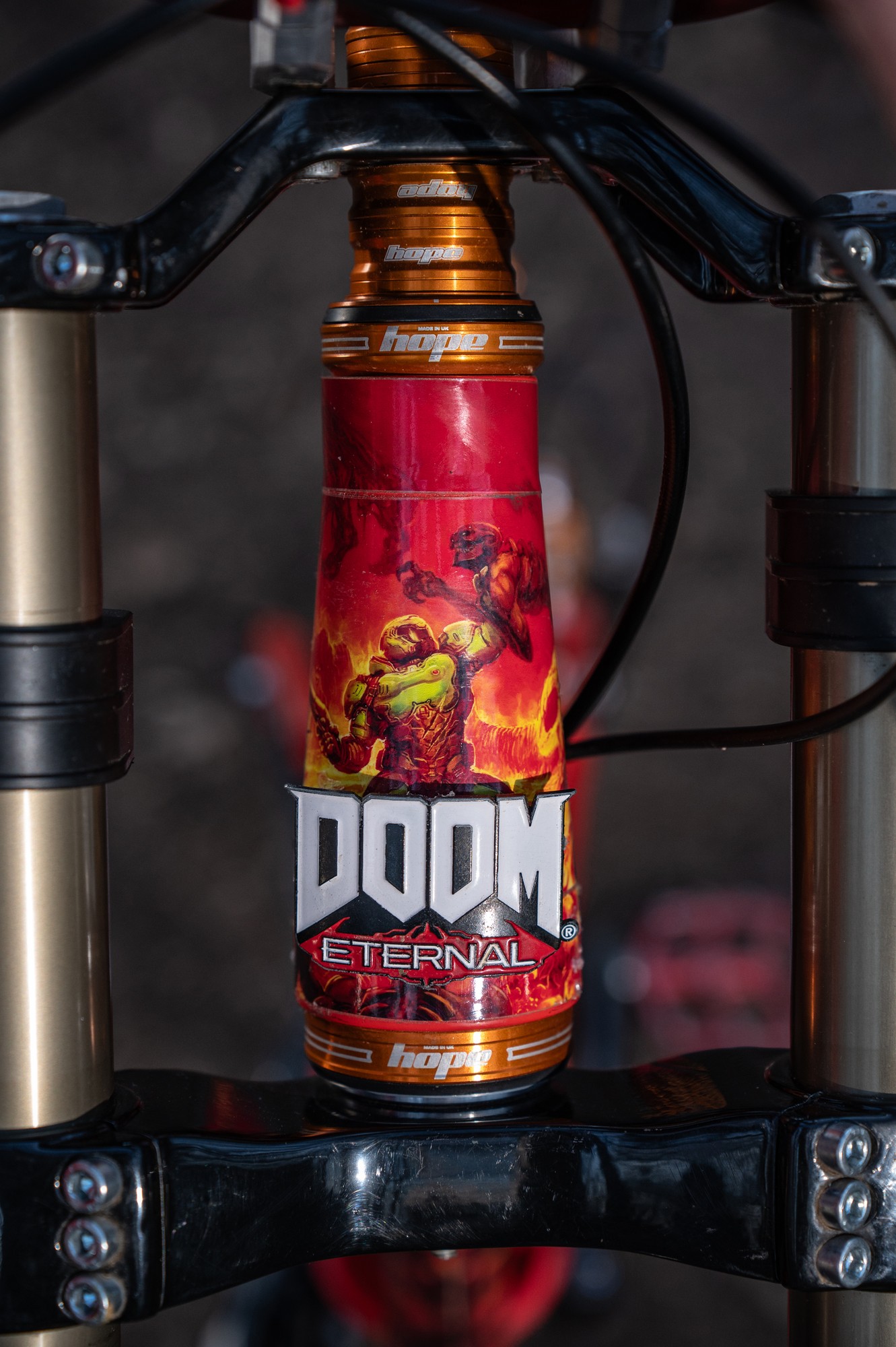

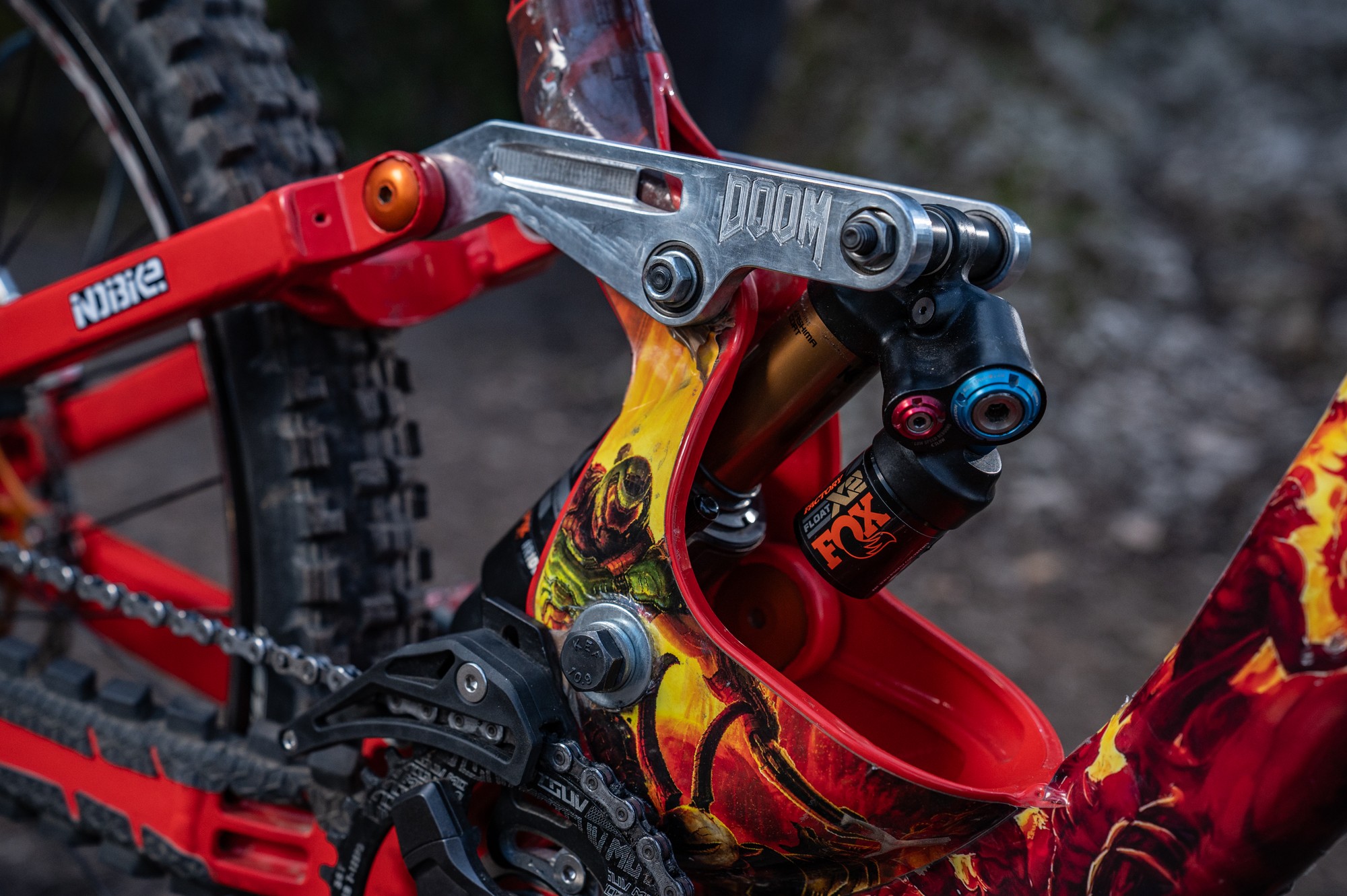

Тематическая графика и соответствующая гравировка из Doom.

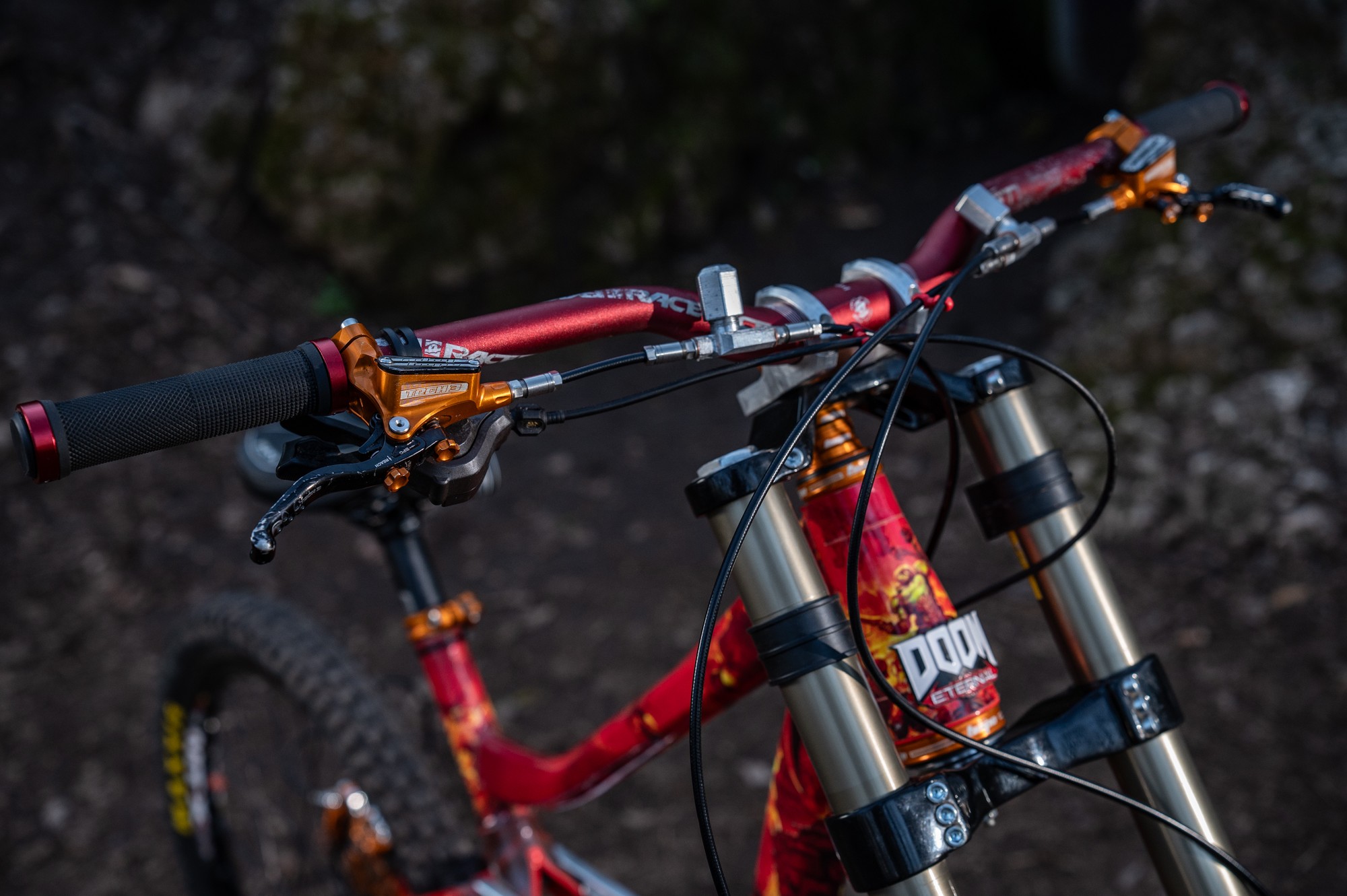

Тройники для гидролиний у руля.

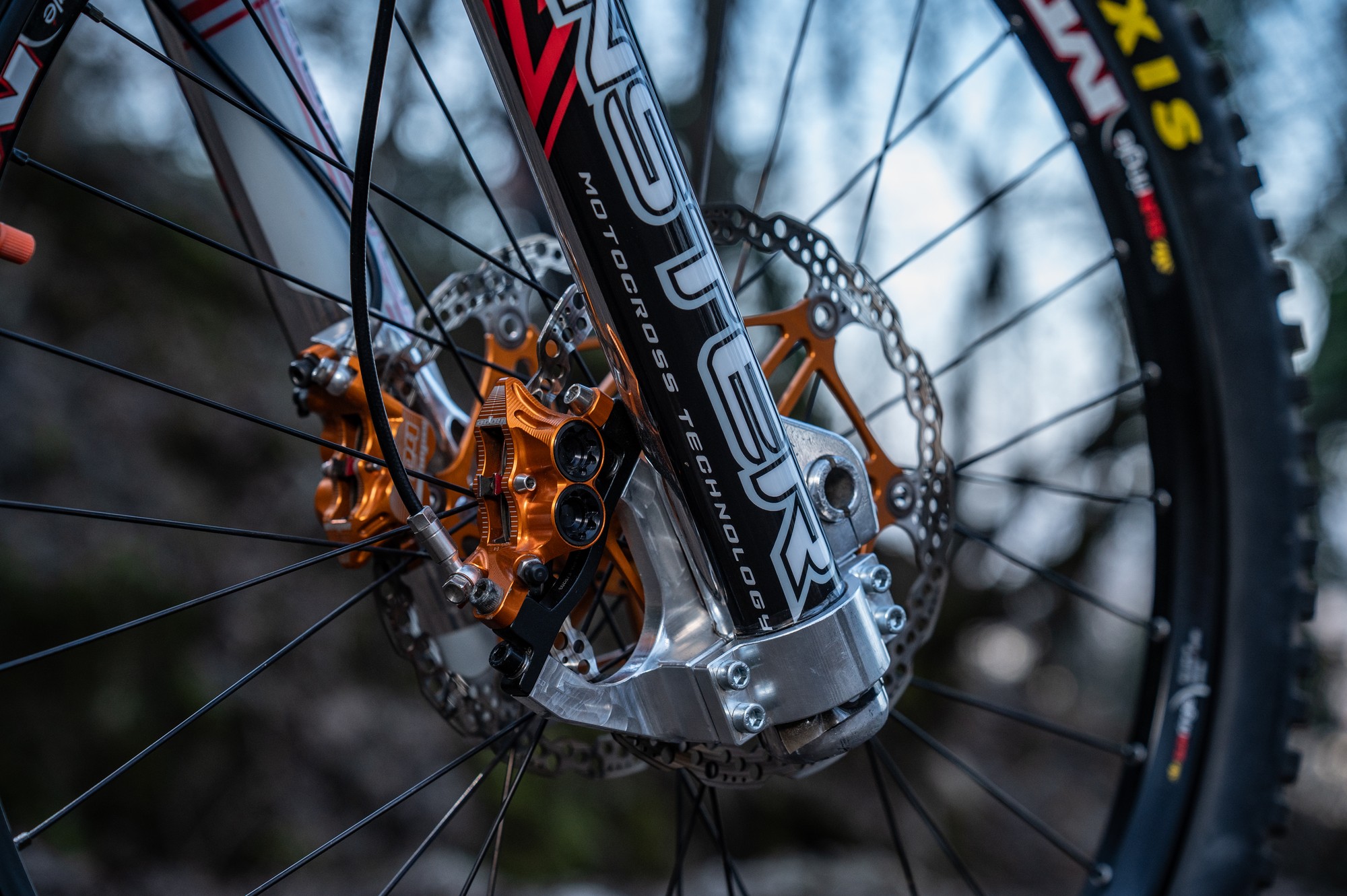

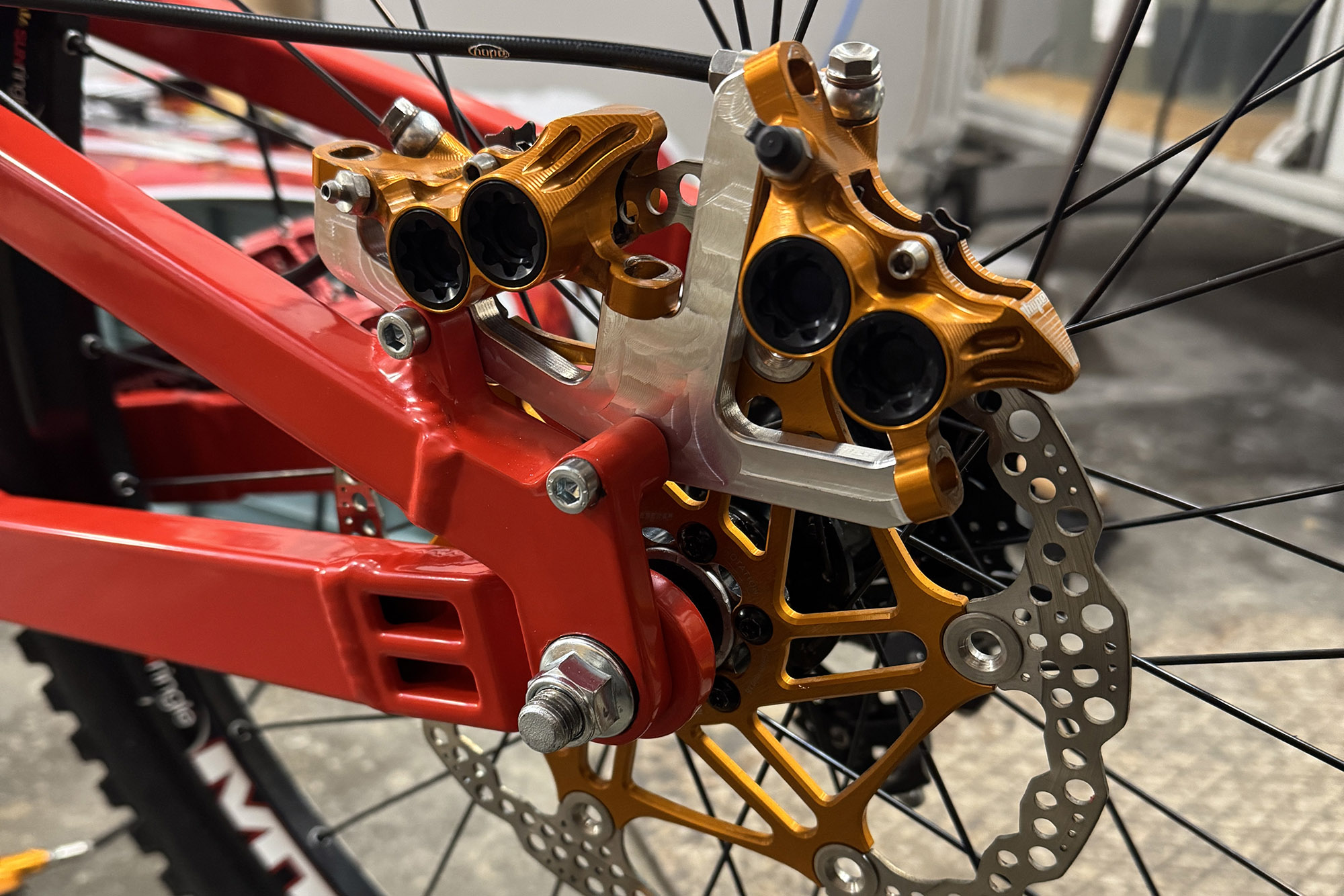

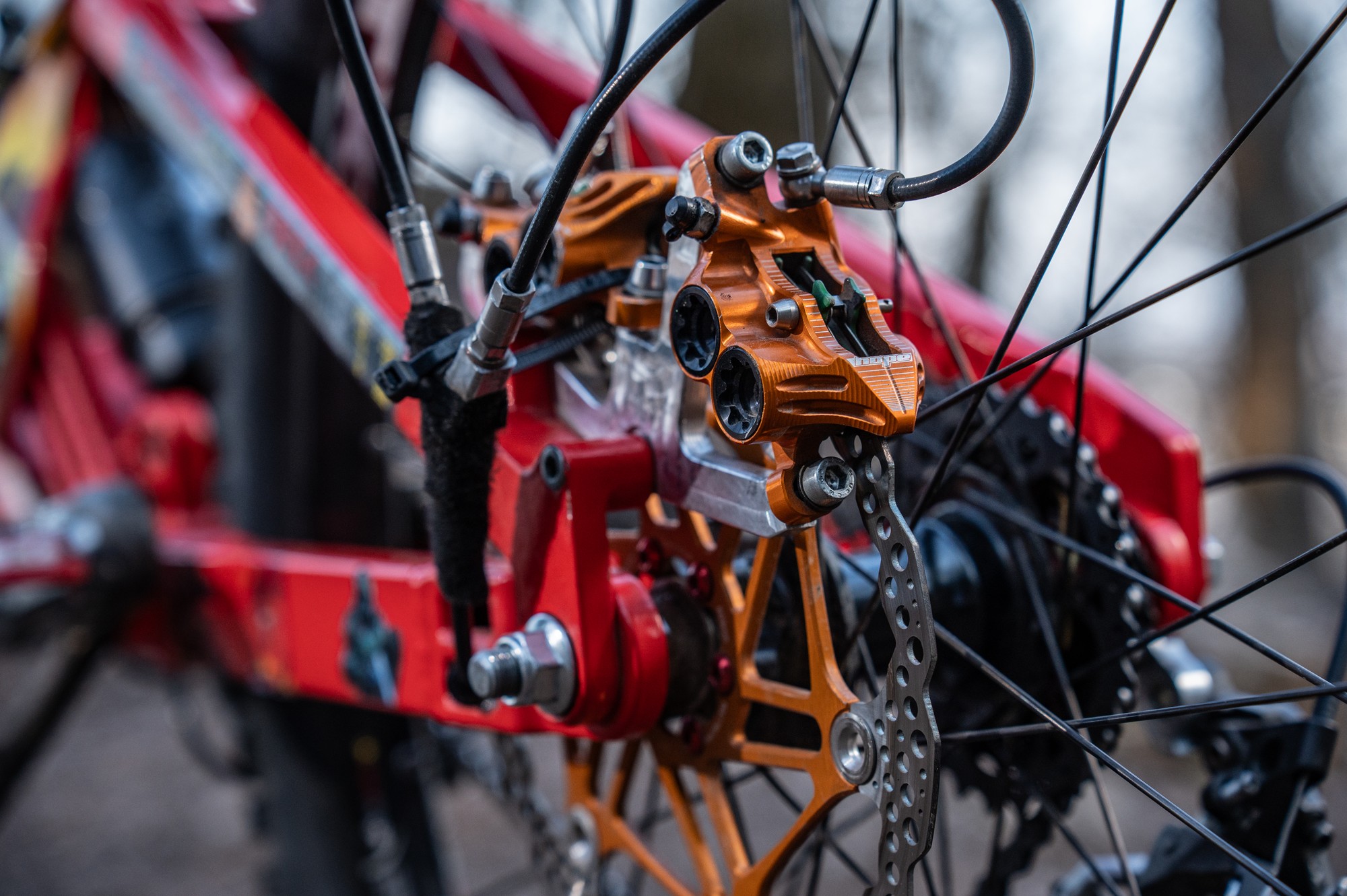

Двойной тормоз не только спереди, но и сзади.






Спеки
Рама: Unmaker, ход 210мм, рич 351мм, перья 450мм, база 1180мм
Аморт: Fox Float X2 230*65
Вилка: Marzocchi Monster T2 2003 190мм
Тормоза: Hope Tech 3 E4 с плавающими роторами Hope 203мм
Шатуны: Shimano Saint M825
Трансмиссия: Shimano Saint
Подседел: Funn 31.8, зажим Hope
Седло: Funn Launchpad
Колёса: маллет, 27.5" спереди и 26" сзади, обода SunRingle MTX 33, втулки Bike Positive
Покры: Maxxis Minion DHR/DHF
Руль: Race Face Atlas
Вынос: Кастомный
Педали: Hope F20

Итоговый вес всего 23кг.


Автор и готовый байк.


Чуть экшона от автора байка.



100% холодит на портаже!
