Пятничное — Какая пятница без бутылки? Самопальный ресивер за 100 рублей против насоса за 85 евро.
Пятница, хорошее настроение, после работы можно зайти в магазин и купить бутылочку… кваса :) Чтобы настроение было еще лучше — после употребления пенного напитка вы можете стать счастливым обладателем супер-пупер ресивера для обувания бескамерных покрышек, потратив полчасика времени и около 100 рублей.
Ресивер из бутылки для обувания бескамерной резины это,конечно, не новость. Но там все слишком сложно и высокотехнологично. Сей пятничный пост посвящен тому, как сделать эффективный ресивер, приложив минимум усилий, времени, и, что самое приятное, денег. Никаких токарей, никаких сложных деталей — толькоговно и палки :) Под катом — инструкция и видосы.
Начнем-с. Естественно, для сборки чудо-девайса нам нужна бутылка. Я взял двухлитровик — по прикидкам объем достаточный. 5 литровые от питьевой воды брать не советую — они не расчитаны на давление, у знакомого в комнате сорвало крышку на 4 атм)
У любого прошаренного велосипедиста в шкафу должно валятся пару дырявых/порезанных камер. Берем камеры и отрезаем от них два ниппеля. Для накачки я использовал шредер (тк катаюсь на шредерах и насос напольный дома под шредер). Просверлил в крышке бутылки отверстие и вставил туда ниппель:
Сама крышка герметична, стяжка для безопасности) Ниппель я даже не мазал герметиком — он и так отлично самоуплотнился в пробке:
Следующий шаг — выпуск. Для этого нам нужен еще один ниппель и шланг от какого-либо насоса. У меня был ниппель от престы. опять же без гермета, просто надев на ниппель немного обрезков камер, втавил его в дно бутылки. Чутка сифонит, но потеря 1% давления меня не волнует — процесс то быстрый. Из ниппеля выкрутил золотник — он здесь только мешает.
Шланг взять от обычного советского насоса (подарил друг). Он как раз отлично сел на ниппель престу. Естественно, все безопасно зафиксировано стяжками.
Голова насоса. Тестовые качки показали, что она очень слабо дует. А ведь в деле посадки бескамерки самое главное — скорость вдувания воздуха в покрышку. Дело в том, что внутри головы стоит шарик и скобка, которые открывают ниппель при накачке. Площадь сечения для прохода воздуха при этом минимальна. Выкинул шарик/клапан, немного рассверлил отверстие — стало очень уверенно пшикать:
Вот и готова наша система:
Опытный читатель наверняка заметил, что у ресирева нет клапана для выпуска давления из бутылки в колеса, а шланг от насоса под шредер. Но ведь ниппеля бескамерные обычно преста? Дело в том, что мне не нравится преста, я всегда пользовался автониппелями — поэтому купил себе фирменные бескамерные ниппеля шредер:
Так что с клапаном? Беглый поиск не выдал мне дешевых или простых вариантов найти и внедрить кнопку/кран для выпуска давления. Поэтому применилось простое и бюджетное решение — пассатижи :) Шланг просто передавливается ими.
Бутылка была сначала протестирована в безопасном месте на способность держать давление. 5 атм статично она выдержала. Переходим к реальным тестам.
Тестовое колесо 26": обод Colt Bike Element под бескамерку, лента Notubes, ниппель Notubes, покрышка новая вальба РоРо TLE (некатанная, стояла на колесе 2 недели с камерой). Сналача попробовать посадить покрышку с одним встегнутым бортом — без проблем. Но на такое и многие насосы без ресивера способны. Усложним задачу — выщелкиваем оба борта и пробуем посадить сразу два не очень ровных борта камеры. И снова успех — хватило всего 3 атм в бутылке. Пруф видео с полным процессом, ускорено для того, чтобы не было скучно:
Без клапана одной рукой приходится качать — это не очень удобно. Но если есть электронасос — вообще не проблема.
Основная цель достигнута — бескамерки одеваются легко и непринужденно. Как раз на днях друг купил императорский насос с ресивером Topeak JoeBlow Booster за дурные деньги. Я предложил затестись его и сравнить с бомж-бутылкой.
За такие деньги бескамерки сами должны напрыгивать на обода и защелкиваться :)
Тестируем...
Справедливости ради стоит отметить, что вдуть можно и 11 атм. Но на видео была третья попытка, до этого качали 4 и 6 атм и скорость выхода воздуха из насоса както не менялась, судя по звуку. Во всех попытках золотник из ниппеля в колесе был выкручен. Даже пробовали разобрать голову насоса, чтобы клапан не мешал — бесполезно, даже попытки зацепиться за обод не было. Владелец приятно удивлен :) Имхо из насоса крайне медленно выходит воздух.
И сразу же, не промазывая борта покрышки, пробуем мою бутылку, на 4 атм:
Бутылку-ресивер можно брать с собой в поездки и на гонки, качать электрическим автомобильным насосом, можно даже возить в рюкзаке в походе)
С пятницей всех! Если среди читающих есть владельцы Топика ДжоБлоу Бустер — очень будет интересно послушать ваши коментарии. Возможно, нужно вдувать в ресивер именно максимальные 11 атмосфер? Но сопоставимая по объему бутылка садит с 3 атм.
АПД: Реабилитировали Топик :) Таки надо дуть 11 атм, причем имеено 11 — даже на 9 с копейками он отказывался садить покрыху. На 11 атм в ресивере посадил оба борта, даже не промазанные мылом (но сухое мыло осталось на покрышке с прошлого раза).<br />Накачать 11 атм при весе 62 кг оказалось проблемой :)
Ресивер из бутылки для обувания бескамерной резины это,конечно, не новость. Но там все слишком сложно и высокотехнологично. Сей пятничный пост посвящен тому, как сделать эффективный ресивер, приложив минимум усилий, времени, и, что самое приятное, денег. Никаких токарей, никаких сложных деталей — только
Начнем-с. Естественно, для сборки чудо-девайса нам нужна бутылка. Я взял двухлитровик — по прикидкам объем достаточный. 5 литровые от питьевой воды брать не советую — они не расчитаны на давление, у знакомого в комнате сорвало крышку на 4 атм)
У любого прошаренного велосипедиста в шкафу должно валятся пару дырявых/порезанных камер. Берем камеры и отрезаем от них два ниппеля. Для накачки я использовал шредер (тк катаюсь на шредерах и насос напольный дома под шредер). Просверлил в крышке бутылки отверстие и вставил туда ниппель:
Сама крышка герметична, стяжка для безопасности) Ниппель я даже не мазал герметиком — он и так отлично самоуплотнился в пробке:
Следующий шаг — выпуск. Для этого нам нужен еще один ниппель и шланг от какого-либо насоса. У меня был ниппель от престы. опять же без гермета, просто надев на ниппель немного обрезков камер, втавил его в дно бутылки. Чутка сифонит, но потеря 1% давления меня не волнует — процесс то быстрый. Из ниппеля выкрутил золотник — он здесь только мешает.
Шланг взять от обычного советского насоса (подарил друг). Он как раз отлично сел на ниппель престу. Естественно, все безопасно зафиксировано стяжками.
Голова насоса. Тестовые качки показали, что она очень слабо дует. А ведь в деле посадки бескамерки самое главное — скорость вдувания воздуха в покрышку. Дело в том, что внутри головы стоит шарик и скобка, которые открывают ниппель при накачке. Площадь сечения для прохода воздуха при этом минимальна. Выкинул шарик/клапан, немного рассверлил отверстие — стало очень уверенно пшикать:
Вот и готова наша система:
Опытный читатель наверняка заметил, что у ресирева нет клапана для выпуска давления из бутылки в колеса, а шланг от насоса под шредер. Но ведь ниппеля бескамерные обычно преста? Дело в том, что мне не нравится преста, я всегда пользовался автониппелями — поэтому купил себе фирменные бескамерные ниппеля шредер:
Так что с клапаном? Беглый поиск не выдал мне дешевых или простых вариантов найти и внедрить кнопку/кран для выпуска давления. Поэтому применилось простое и бюджетное решение — пассатижи :) Шланг просто передавливается ими.
Бутылка была сначала протестирована в безопасном месте на способность держать давление. 5 атм статично она выдержала. Переходим к реальным тестам.
Тестовое колесо 26": обод Colt Bike Element под бескамерку, лента Notubes, ниппель Notubes, покрышка новая вальба РоРо TLE (некатанная, стояла на колесе 2 недели с камерой). Сналача попробовать посадить покрышку с одним встегнутым бортом — без проблем. Но на такое и многие насосы без ресивера способны. Усложним задачу — выщелкиваем оба борта и пробуем посадить сразу два не очень ровных борта камеры. И снова успех — хватило всего 3 атм в бутылке. Пруф видео с полным процессом, ускорено для того, чтобы не было скучно:
Без клапана одной рукой приходится качать — это не очень удобно. Но если есть электронасос — вообще не проблема.
Основная цель достигнута — бескамерки одеваются легко и непринужденно. Как раз на днях друг купил императорский насос с ресивером Topeak JoeBlow Booster за дурные деньги. Я предложил затестись его и сравнить с бомж-бутылкой.
За такие деньги бескамерки сами должны напрыгивать на обода и защелкиваться :)
Тестируем...
Справедливости ради стоит отметить, что вдуть можно и 11 атм. Но на видео была третья попытка, до этого качали 4 и 6 атм и скорость выхода воздуха из насоса както не менялась, судя по звуку. Во всех попытках золотник из ниппеля в колесе был выкручен. Даже пробовали разобрать голову насоса, чтобы клапан не мешал — бесполезно, даже попытки зацепиться за обод не было. Владелец приятно удивлен :) Имхо из насоса крайне медленно выходит воздух.
И сразу же, не промазывая борта покрышки, пробуем мою бутылку, на 4 атм:
Бутылку-ресивер можно брать с собой в поездки и на гонки, качать электрическим автомобильным насосом, можно даже возить в рюкзаке в походе)
С пятницей всех! Если среди читающих есть владельцы Топика ДжоБлоу Бустер — очень будет интересно послушать ваши коментарии. Возможно, нужно вдувать в ресивер именно максимальные 11 атмосфер? Но сопоставимая по объему бутылка садит с 3 атм.
АПД: Реабилитировали Топик :) Таки надо дуть 11 атм, причем имеено 11 — даже на 9 с копейками он отказывался садить покрыху. На 11 атм в ресивере посадил оба борта, даже не промазанные мылом (но сухое мыло осталось на покрышке с прошлого раза).<br />Накачать 11 атм при весе 62 кг оказалось проблемой :)
-
добавить в избранное
10
- +129
- Мнения
Комментировать
Зарегистрируйтесь или авторизуйтесь. Сделайте что-нибудь.
Комментарии (81)
Если я все правильно помню, надо качать как раз до 11бар бустер
P.S. Стоит сказать, что 80 евро он стоил на распродаже. Цена в обычный день — ошеломляющие 125 евро
EgorAleksandrov
tazhate
pashevich
racerx
_va
ilyamaksimov
tazhate
_va
pashevich
_va
maxz_000
Yue
pandatop
pashevich
pandatop
Но после того как я без проблем поставил бескамерку на ZTR я вообще перестал пользоваться этими рессиверами, ставлю ручным насосом, если нет напольного под рукой.
pustota
pandatop
Yue
pandatop
После пары раз, танцы с бубном вокруг бескамерного колеса становятся непонятными. Как и выбор другой резины или ободов)
pustota
pashevich
pustota
zagremel
pustota
SilentS
_va
pandatop
pashevich
ilyamaksimov
KonstantinMaksimov
KonstantinMaksimov
pashevich
timman
yurtsa
А ещё на али за копейки есть крышка как раз под резьбу бутылки и с двумя выходами под шланги.
Что то для систем кондиционирования (может путаю) автомобиля, потом найду.
Kirya
ru.aliexpress.com/item/1Pcs-CO2-System-Pro-Tube-Valve-Guage-Bottle-Cap-Kit-For-DIY-Aquarium-Planted-Tank-White/32466198468.html?spm=2114.13010308.0.0.yw8cY5
Kirya
SilentS
шланг для подачи омывайки в форсунки для ваза.
А вот собственно и готовый вариант:
forum.velomania.ru/showthread.php?t=176450&page=188&p=5965779&viewfull=1#post5965779
Kirya
SilentS
maximsvetlov
Лучше всего брать бутылки из под кока-колы, они рассчитаны на более высокое давление. Ну и я бы не стал дырявить саму бутылку, т.к. это потенциально слабое место, по которому в случае чего и пойдёт разрыв бутылки. С престой 2 ниппеля от камеры легко помещаются в крышку. С шредером наверное так не сделать.
А вот наиболее классический вариант (думаю и по весу ему нет равных):
madbiker
Takvas
www.pinkbike.com/news/tech-tuesday-tubeless-conversion-2010.html вот тут написано как правильно держать колесо и одевать покрышку.
sayrius
Yue
pashevich
Удачная конструкция, но на четверть дюйма фитинги найти оказалось тяжело, поэтому получилась смесь с 1/2 дюйма.
Конструкция очень удобна тем, что можно взять ее в любую поездку и не париться с поиском компрессора. ПО цене вышло в 500р, хотя можно дешевле.
RostislavGordenko
damenoid
БаянБутылка Пахи теперь и на 26)
В качестве шланга и зажима отлично подходят оные от капельницы. Но вообще вариаций множество.
Очень советую оборачивать такие рессиверы тканью. Бахают они только так. Пробки слетают тоже только в путь.
Otmorozen
velomanyak
Data_Link
Можно, но редкая МТБ покрышка рассчитана на давление больше 60-65PSI. Однажды в попытке установить её, я качал её под сотню, что привело к микроразрывам каркаса боковины и последующему, уже неисправимому «гулянию» резины. Так что, если на 4-х атмосферах ваша резина нормально не садиться — не вдувайте в неё до одури, а помогите ей мылом.
Polkovnik
madbiker
pashevich
Но всё равно сути не меняет, особенно для любителей вдуть побольше.
Polkovnik
NikolayKorolev
ilyamaksimov
Если в ресивер забиваешь по максимуму 11 атмосфер, то 29*2,25'' у меня набирает меньше 3 bar на выходе, т.к. ресивер там не такой большой, как покрыха по объему. Там ничего не разорвет. У меня этот насос пока садит все, с первой попытки, без мыла, без выкручивания нипеля, в том числе не TR покрыхи. Но может я просто еще не нашел достаточно коварную покрышку просто ))
Ptetp
sayrius
Data_Link
Ptetp
pashevich
зы — а так обычно достаточно выкрутить золотник
ЗЫ2 я вообще себе сварил ресивер из 108*600мм трубы, правда оно не транспортабельно
ЗЫ3 сам бы кинул ссылки и фотки, но рейтинга нет и поэтому не могу
ouninpohja
Добавил немного рейтинга
ilyamaksimov
Yue
ilyamaksimov
www.bike-components.de/en/Schwalbe/Tyre-Booster-Tubeless-Inflator-p53559/
42евро, примерно 2700 по курсу 65р
Себе я сварил вот так
www.e1.ru/fun/photo/view_pic.php/o/c9f4773174a899155e299b6fd21aa29b/view.pic
на месте средней заглушки должен был стоять манометр, но мне все лень его прикрутить. И так норм. На фото еще виднеется на конце шланга башка под шредер, ее при первом же испытании снял. Лучше всего просто голый шланг, подгон диаметра осуществляется 1 раз червячковым хомутом. Все ставится на ура.
Вообще у меня Лизаин Дерт мтб, типо под бескамерку, до 5ти бар, с увеличенной камерой, мне лично хватало на все мои покрышки. Ресивер сварил по сути для друзей, там иногда в силу обстоятельств пригождается, ну и так на всякий случай.
ouninpohja
Data_Link

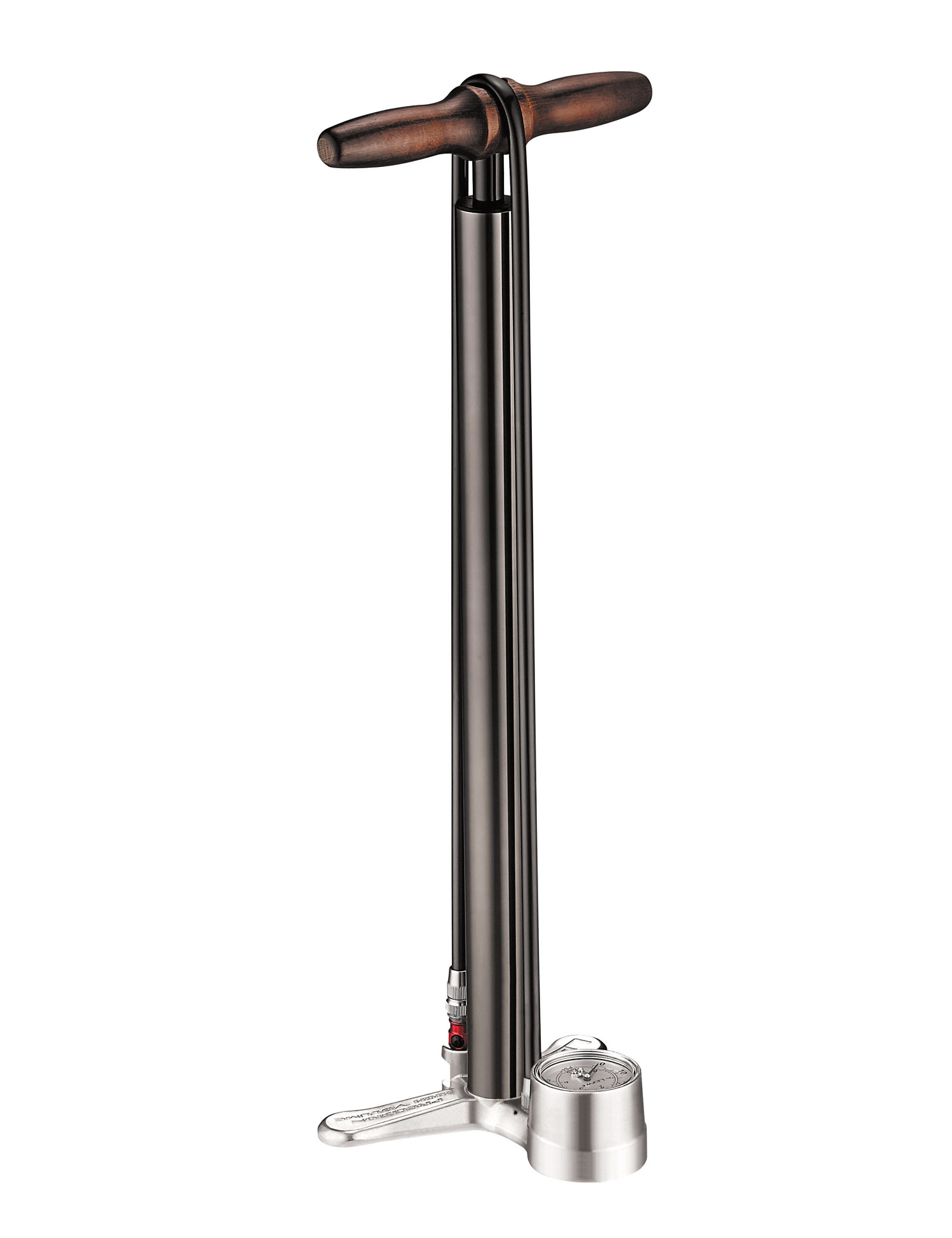

www.lezyne.com/images/product/Product-floorpumps-allydirtfldr-zoom1.jpg
