Новое железоFox патентуют башинги с подшипниками


А ещё патентуют самосмазывающиеся поролоновые кольца и проставки для уменьшения хода.

Журналисты сайта bikerumor заметили новый патент от Fox. В патенте № US 11 566 682 B2 от 31 января 2023 года идёт речь об интересной концепции башингов с подшипниками. Нечто похожее можно встретить в Cannondale с их Lefty, правда там внутренняя часть ноги не круглая, а с шестью плоскими гранями, и вместо шариковых подшипников используются игольчатые ролики.

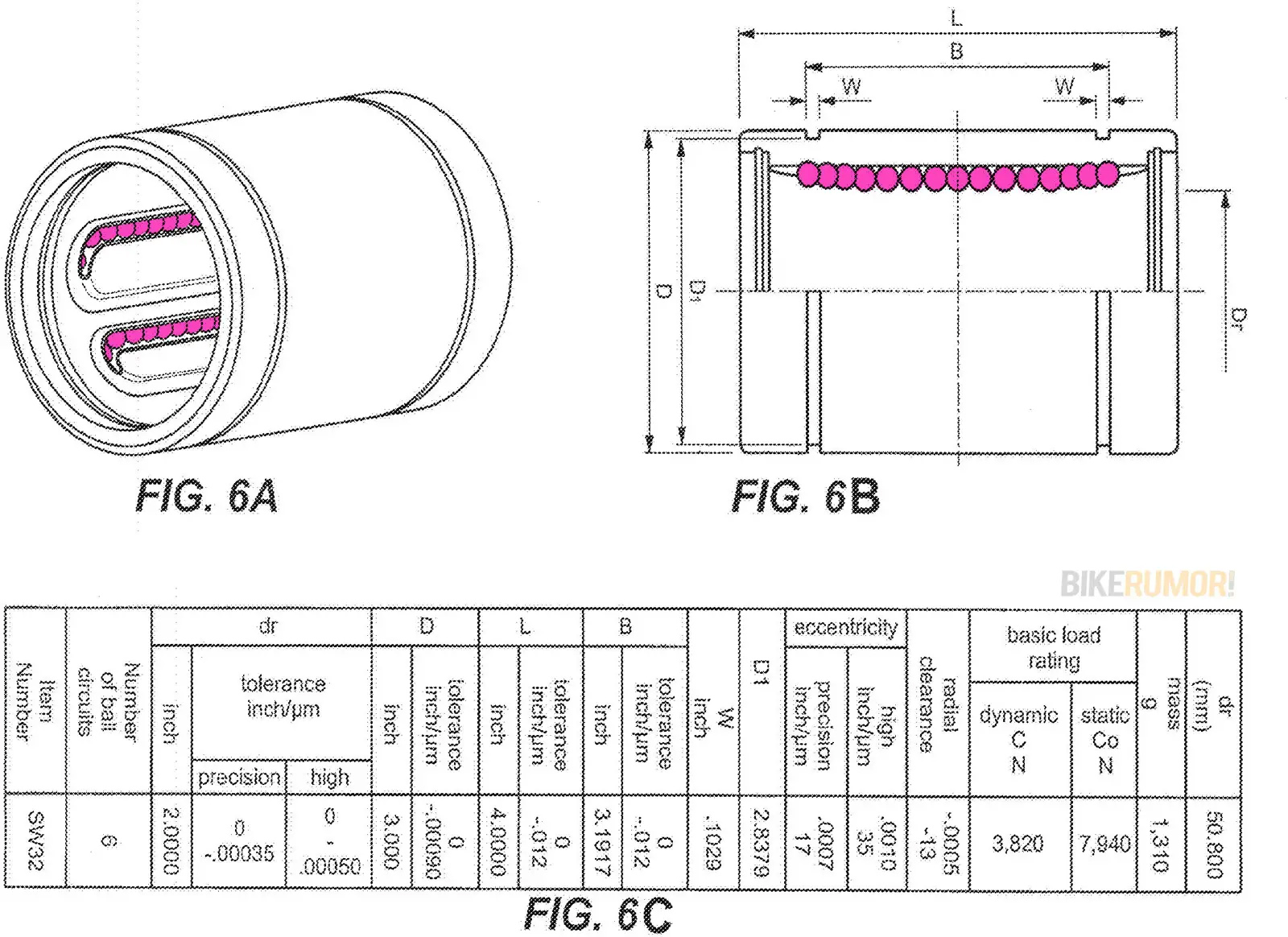

В Fox же предлагают снабдить привычные нам круглые башинги несколькими рядами шариковых подшипников. По словам Fox это поможет уменьшить трение и улучшить работу под изгибающими нагрузками (а именно такие испытывают наши вилки из-за угла наклона рулевой). В каждом башинге по 6 блоков с такими подшипниками. Кроме того, в башингах останутся привычные каналы для масла. Как поверхность ног будет дружить с точечной нагрузкой от шарикового подшипника и как быстро на анодировке появятся полосы — вопрос открытый.

Ещё один вопрос в размерах всей конструкции. Описанные в патенте башинги имеют внешний диаметр в 3 дюйма или 76.2мм, что заметно больше, чем диаметр ног у самой жирной Fox 40. Так что: либо диаметр ног и размеры шатнов заметно вырастут, либо этот патент смотрит в сторону мотовилок.


Ещё в патенте описывают самосмазывающую систему для поролоновых колец. Нижнюю часть штанины предлагают объединить отдельным каналом с поролоновым колечком наверху. Внутри канала предусмотрен обратный клапан, который должен позволять маслу проходить вверх, но не течь обратно. Из-за избытка давления, образующегося внутри штанины вилки при срабатывании, масло должно поступать в канал снизу штанины и подниматься вверх. После того как масло попадает на поролоновые колечки — оно уже самотёком стекает вниз через прорези в башингах. Опять же, вопрос к размеру всего этого.

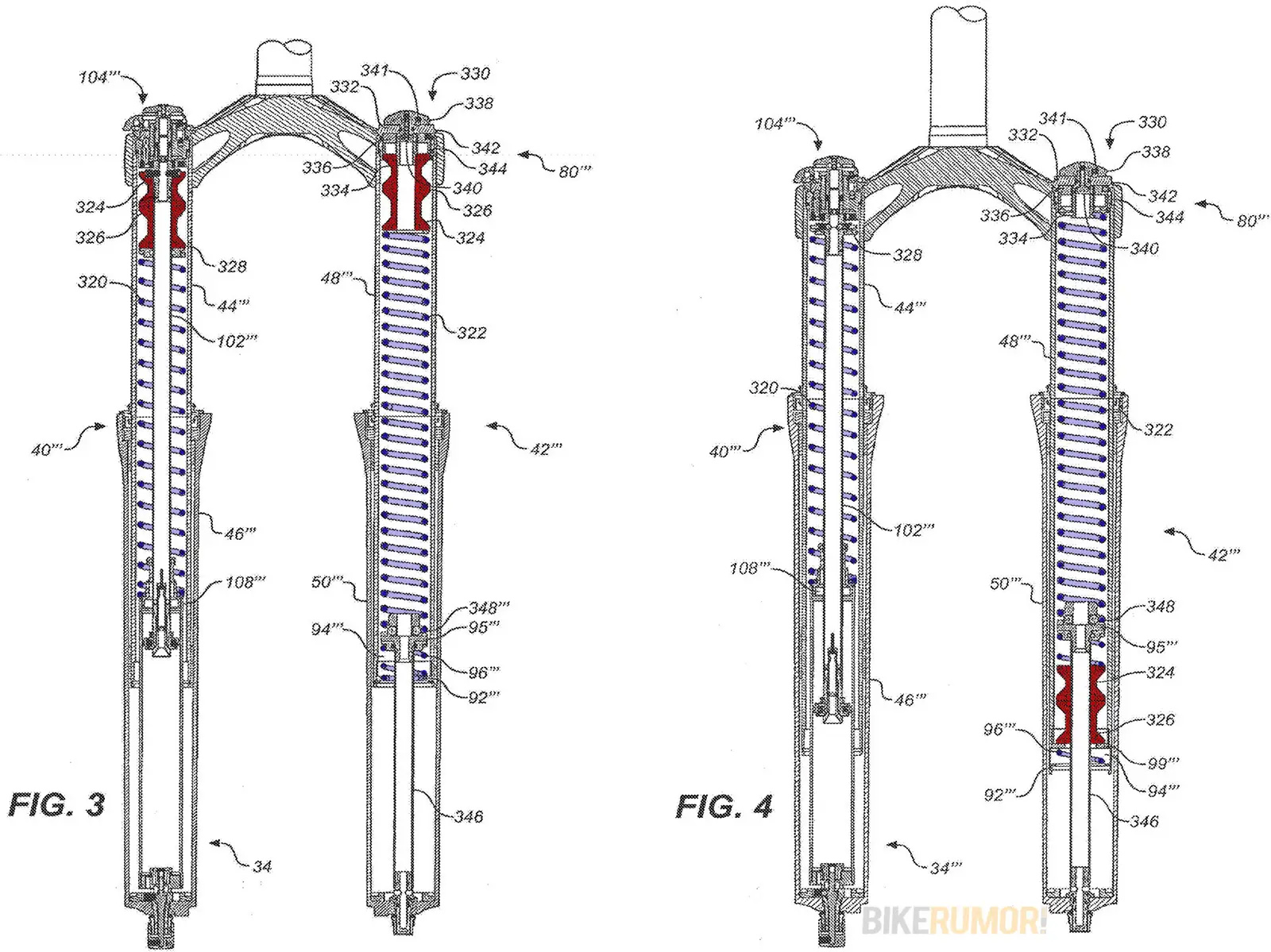

Также в патенте описали проставки для сгона вилки на обычных витых пружинах. Ими можно регулировать ход вилки от 80 до 125мм. Чего тут такого нового, что можно было бы запатентовать — понять трудно.


В общем, идеи нового патента вроде и рациональные, но учитывая на сколько они увеличат массу — применимость их в современных велосипедных вилках оценить трудно.
