26inch — Замена алюминиевой каретки в карбоновой раме.

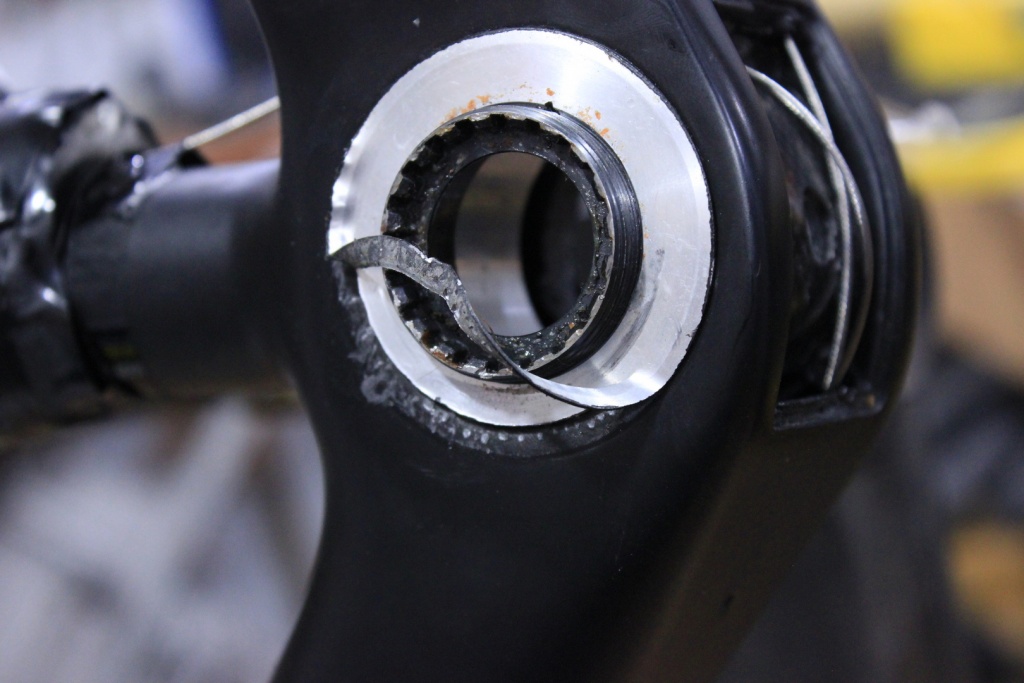

Прислали раму на ремонт кареточного узла.
Поискал информацию, как алюминиевый резьбовой стакан вклеен в раму, нигде не нашел. Решил выложить результаты и ход ремонта, наверняка кому-то пригодится.


До того как приступил к ремонту мне представлялось, что стакан вклеен с какими-нибудь канавками или замками. Все оказалось гораздо проще. Гладкий снаружи стакан состоит из двух неплотно входящих друг в друга половинок. Возможно их должна была держать резьбовая клепка, но она выдернулась без усилий. Все это держалось на достаточно толстом слое эпоксидного клея. А стенки карбона в месте вклейки были достаточно тонкие. Сложно померить но точно меньше миллиметра. Причем волокна в нагруженном месте загнуты на 90 градусов, заворачиваясь внутрь.

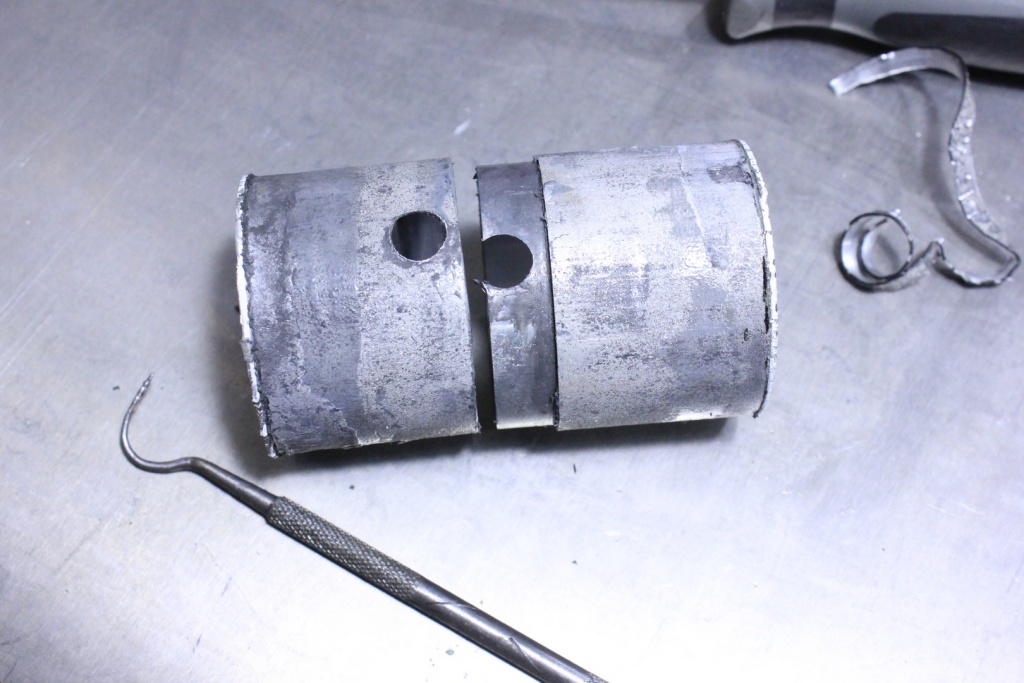

Теперь по ходу ремонта. Для начала убрал алюминиевые бортики со стакана. Появилась возможность упереться достаточно близко к стакану. Я взял подходящий по диаметру бамбуковый ствол и выпрессовал половинки. Далее сошлифовал остатки клея и по возможности зашкурил изнутри место подгиба карбона. Также вышкурил место трещины.

Нарезал угольный ровинг, смешал со смолой и проклеил изнутри.

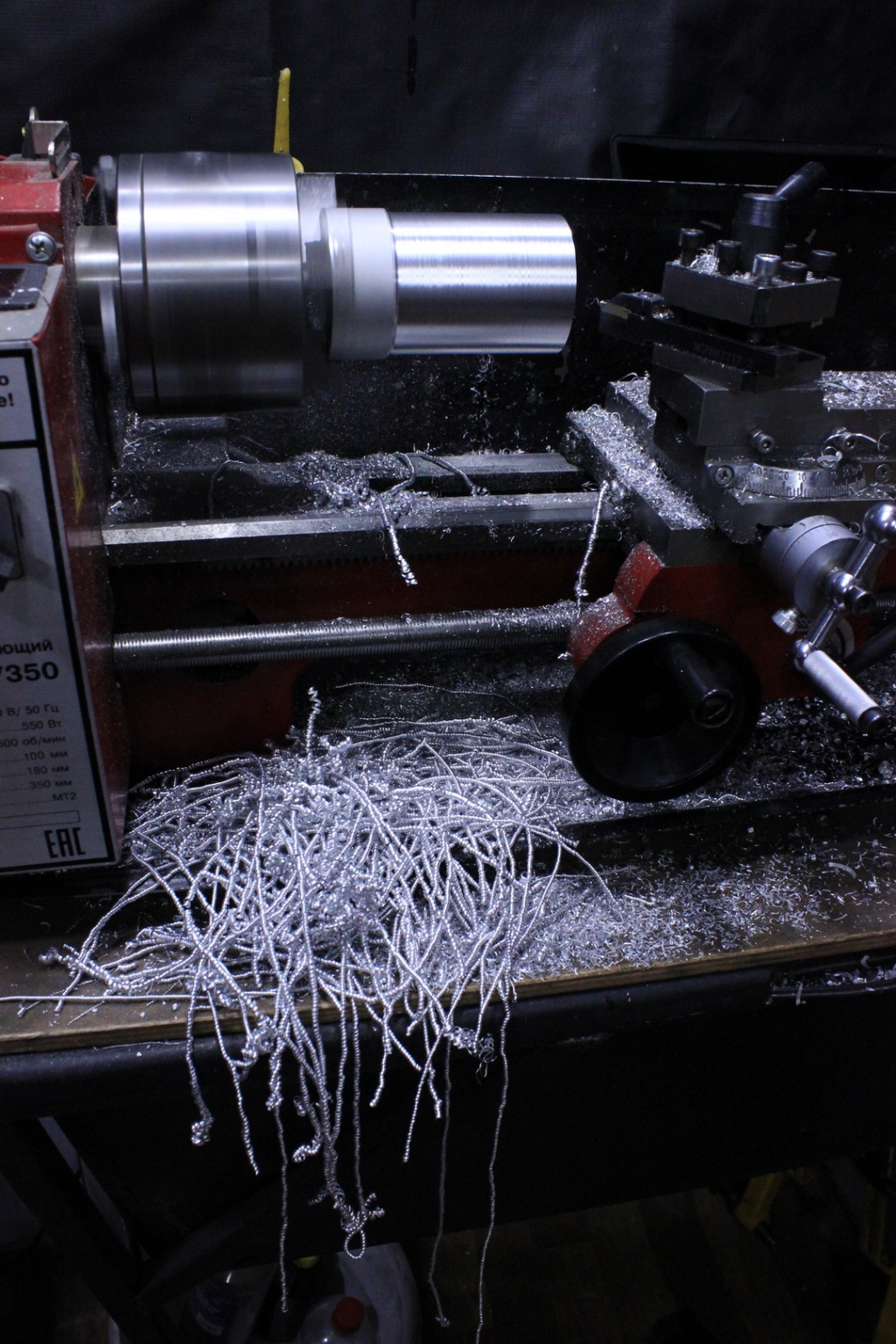

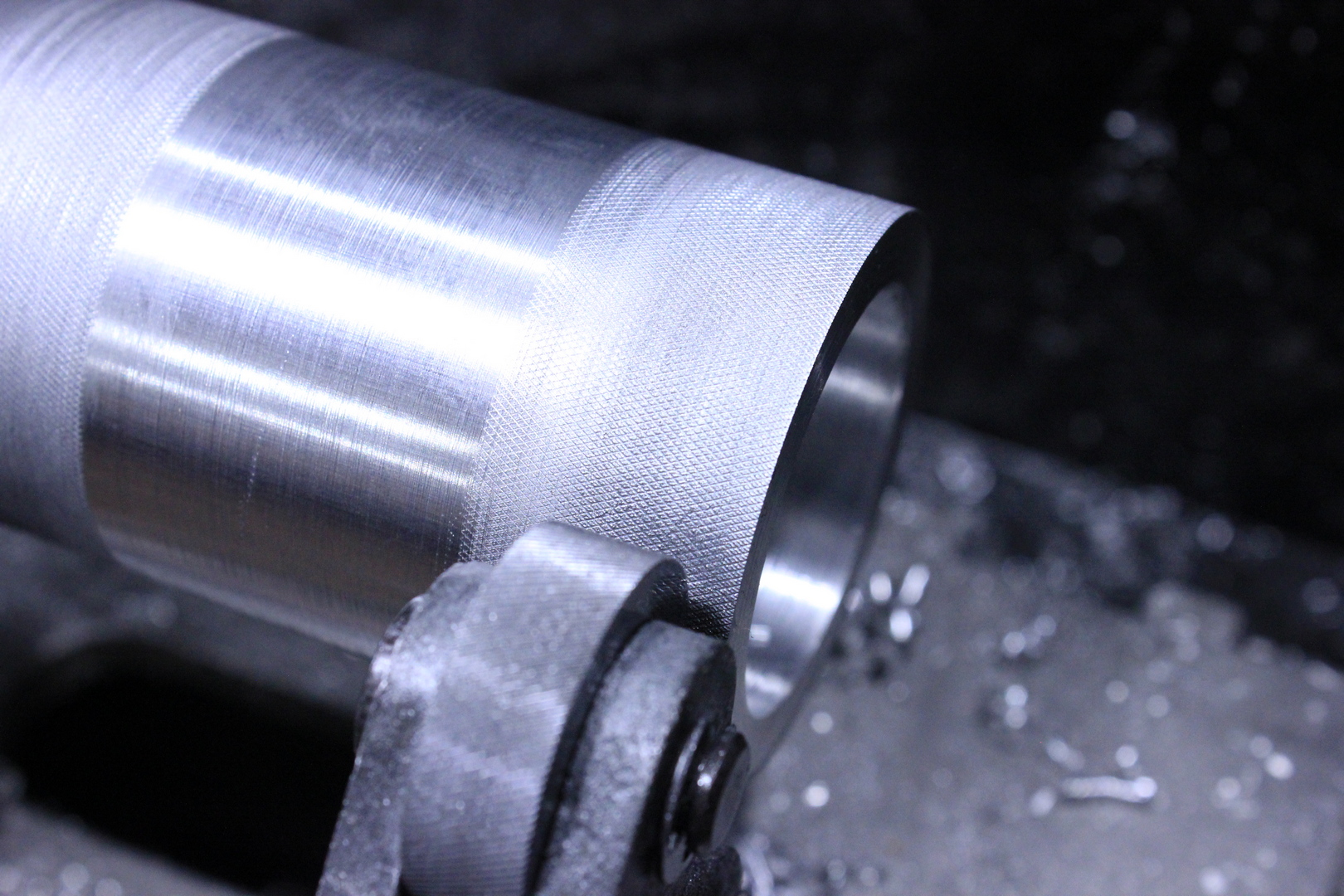

Далее новый стакан. Из имеющихся материалов подходящим оказался только кругляк д16т диаметром 60мм. Токарник маленький, поэтому достаточно долго убирал лишний материал изнутри и снаружи. По бокам накатал насечку, посредине проточил для облегчения.

Размер сделал под вклейку с углетканью. Т.е. новый стакан обернул промоченной в смоле углетканью с подворотом. Зашло достаточно туго. Сверху еще по одному кружочку углеткани чтобы получилось вровень со стаканом. Прижал пластиковыми шайбами и затянул чашками от старой каретки. Естественно заранее нарезал резьбу. И перед вклеиванием намазал разделителем в тех местах где не должно склеиться.

После высыхания зашлифовал. Неровности выровнял автомобильной шпаклевкой.








Закрасил матовым двухкомпонентным лаком с черным пигментом.

В конце полирнул грубой полиролью, окончательно торцанул каретку и нарезал резьбу под нижнюю крышку.

По итогу получился цельный вклееный стакан и усиление прилегающих карбоновых стенок.
