СтроительствоПостройка фанерного кикера

Отличная идея у Dartmoor — внутри коробки прячутся лекала для постройки своего первого кикера.


Ну в самом-то деле, если катать негде — самое время начинать строить! :)

Вам понадобится:
1. желание
2. 20 метров доски (100 х 50 мм)
3. 3 листа фанеры (2500 x 1250 x 10 мм)
4. 170 шурупов длинной 6 см.

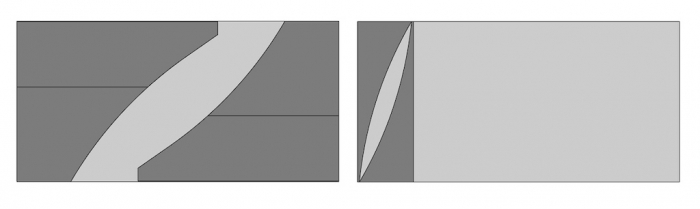

Пример расположения лекал (темные) на листах фанеры:
Строительство: Постройка фанерного кикера

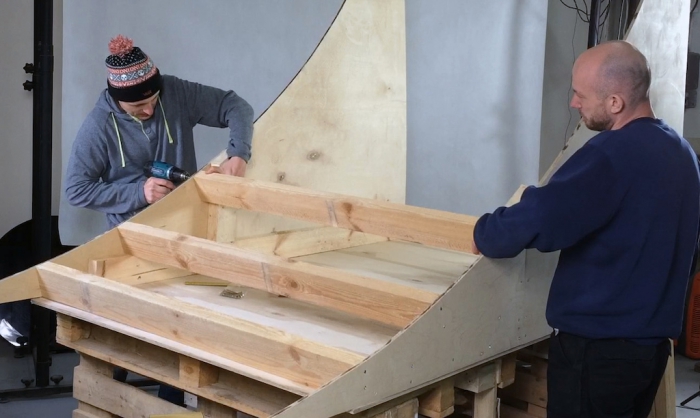

Весь процесс очень хорошо показан в видео.
Строительство: Постройка фанерного кикера

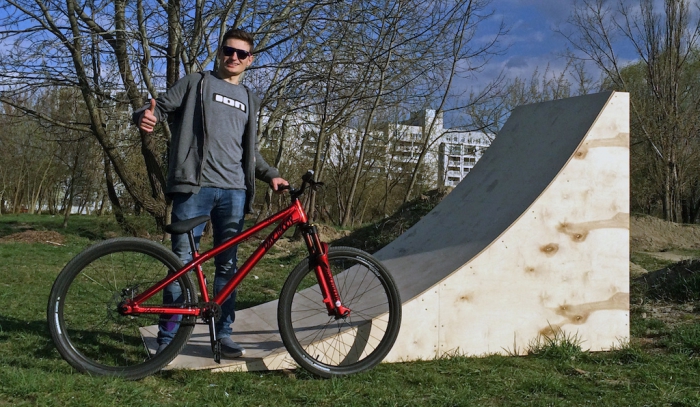

Финальный результат примерно такой:
Строительство: Постройка фанерного кикера

Главное — не забыть накопать\подготовить приземление! :)
  • Поделиться
  • добавить в избранное
    1
  • +39
  • Мнения

Комментарии (15)

0
Очень крутая идея. Купил байк, собрал кикер, накидал призёму и катайся.
avatar

IvanSorokin

0
Идея и правда супер, только не слишком ли большой кикер для новичка?
avatar

asus52

0
Парни из Dartmoor пишут: если вам нужен кикер побольше — напишите нам, постараемся расчитать и подготовить схему.

Про маленькие ничего не пишут :)
В мелких наверное радиусы и геометрия не так важна — можно и на глазок насыпать из грунта.
Последний раз редактировалось
avatar

mor

0
Мелкие видимо их тестеры уже давно забыли как строить и прыгать :)
avatar

Data_Link

0
да, высотой бы 1,8 или 2м например. А чо есть где лекало скачать?
avatar

Aigo

+3
Свои лекала они не расшарили. Подобная инициатива уже была несколько лет назад, но чертежи уже пропали из сети. Но много аналогов. Например большая рампа:

Или можно выбрать что-то по своему опыту (углы, высота, ..):

Вопрос вот в чем: на чем будете распечатывать 2-х метровые лекала? Когда они есть готовые — это хорошо и удобно. Когда лекал нет — то проще использовать линейку, нитку (по величине радиуса), карандаш и размечаеть сразу на листе фанеры\картона.
avatar

mor

0
Та кдиллеров Дартмура можно потрести, лекала разбить под широкий формат плотера, отсканить и печатать.

Я сам буду распечатывать лекала по возможностям рабочего плотера 915х2500 мм смогем. Поэтому шаблон разобью.
avatar

Honour8

0
за идёю плюс, отлично
avatar

james

+7
Ребят, на быструю руку накидал.
ХЗ есь ли такие саморезы, которые указал, не имел с ними дел.
+ Бро, мн етут посоветовал боковые стены делать из 18мм фанеры. Построю, покажу.
Всем мир.



avatar

Honour8

0
о, наш подход! :)
не хватает указания кривизны радиуса (для повторения в домашних условиях), а так-же угол вылета добавить (для определения дальности и вертикальности полета).

ну и для полноты добавить примерные размеры\положение соответсвующего приземления. Ну типа такого:

Последний раз редактировалось
avatar

mor

+2
R=2937mm

Проблема тут в том, что срисовывал я с макетов из темы, по масштабу. Когда выводил дуги, обратил внимание, что контрольные точки иногда не совпадали, но я не стал подгонять, тк это онанизм. Угол вылета, тут, по моей памяти, всегда старались сделать 90гр… Я это с юности запомнил, хз, как и для чего.

Приземление… Что-то на макета пАдАзрительно огромное строение! 8 метров ширина? и 5 метровый вылет… С — найдешь через радиус. А и В — зависят от того, будет ли продолжение после приземления. Но, плоскости точно не должно быть =)


АПДЕЙТ!!!!!!!!!!!!!

Парни, фанера 2500мм — довольно дорогое удовольстве =(, поэтому, все тоже самое переносим на стандлартные листы 1525х1525х15 — получается вылет снизу ( так логичнее) обрезается на 25мм!!! Это всего 2.5 см., моежете сверху обрезать, думаю не почувствуете.И Вам понадобиться 4! листа такой фанеры.

Вес полной конструкции примерно 124кг!!!
Последний раз редактировалось
avatar

Honour8

0
вылет под 90 градусов? крутовато (приземление произойдет почти тут-же, на вылете). На приведенных выше картинках есть варианты: пулялки для новичков и любителей — 27-36 градусов (невысоко и на небольшой скорости недалеко).
Более профессиональные: 45-51 градус (достигается максимум высоты и нахождения в воздухе).

Фанера указана та, которую используют в Dartmoor. Там наверное в идеале она еще и влагостойкая нужна или с ламинированием. У нас другие форматы и бюджеты. Если нужно экономить — то наверное развивать деревянный каркас (почти полная замена боковин). А настил вылета можно из влагостойкой плиты OSB-3 (форматом 244х122 см). Стоит недорого, и около года на улице она должна вытерпеть. :)
avatar

mor

0
а не 60?
avatar

Aigo

+1
ХЗ есь ли такие саморезы, которые указал, не имел с ними дел

Есть. 5,0х90мм. и 6,0х90мм. Шуруповёрт только нужен мощный.
Встречались  и 6,0х200мм. :)
avatar

amstafff

+2
вот читаю я вас тут про вылеты… может легче поискать людей — которые собрали не один вылет? Или тут играет роль, что вы «сам себе режиссер»?

Для тех кто не знает, но ищет — есть программа в инете bigair_dims_3.xls там есть все, что вам необходимо (радиус, длинна, пролет)
Последний раз редактировалось
avatar
