Новое железо — Байки с рессорой от Badaracco

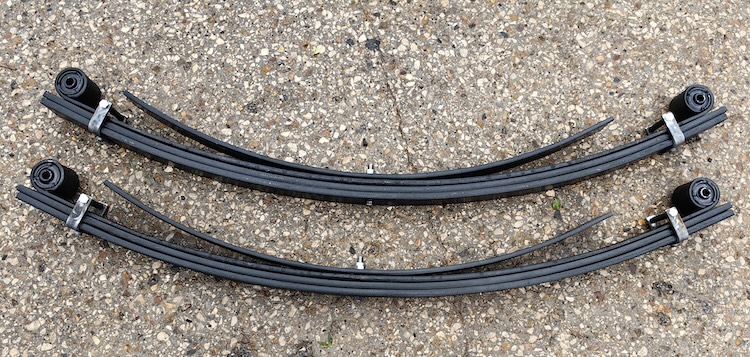

Длинноходные байки с автомобильной рессорой в качестве упругого элемента.

Эксперименты с рессорами мы обычно видим на всяких вилках, вроде кантрийной вилки от Leaf, и попытки в эндуро вилку от Motion Engineering. А рамы с рессорой встречаются и того реже. На ум приходит только Spot с их карбоновой рессорой, но на их байках рессора выполнена из титана и встроена в линк. Да и запомнились Spot тем, что автор канала Singletrack Sampler сломал раму во время покатушки в пустыне, после чего с брендом разгорелся срач. Ну и Lee Cougan Rampage Innova использует что-то похожее на рессору, но там она часть рамы, хода там всего 30мм, а саму раму скорее правильно называть софттейлом.

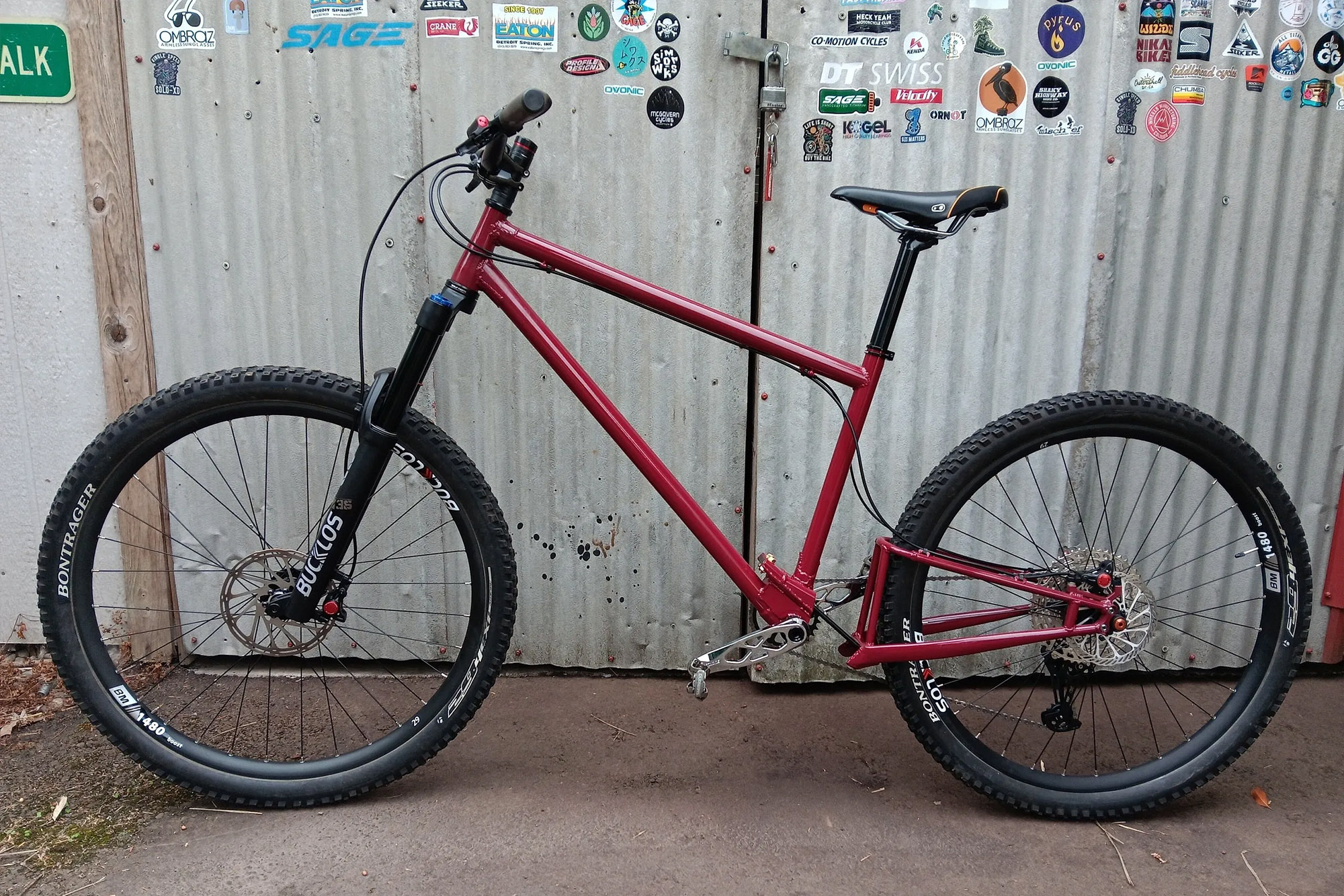

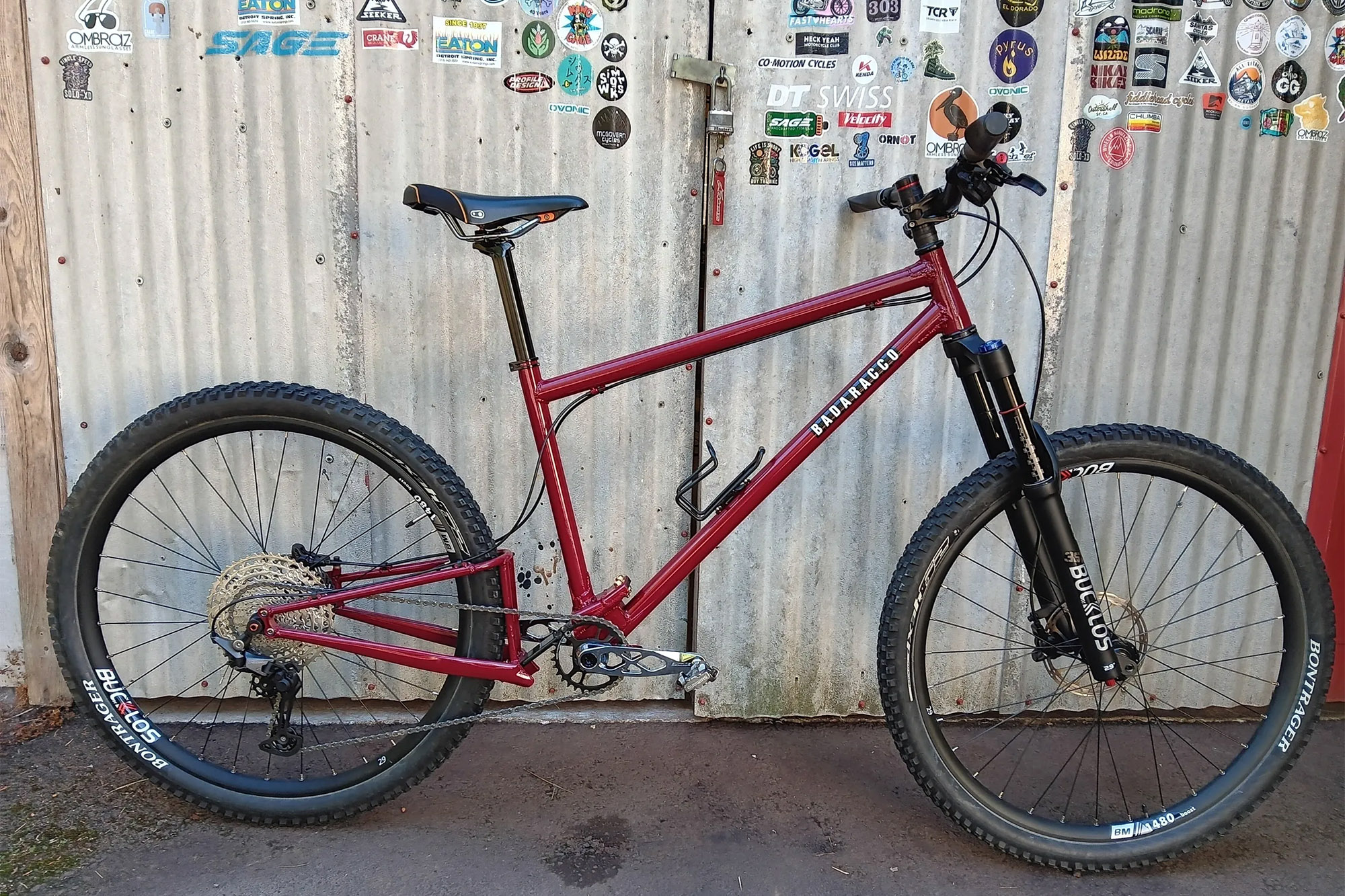

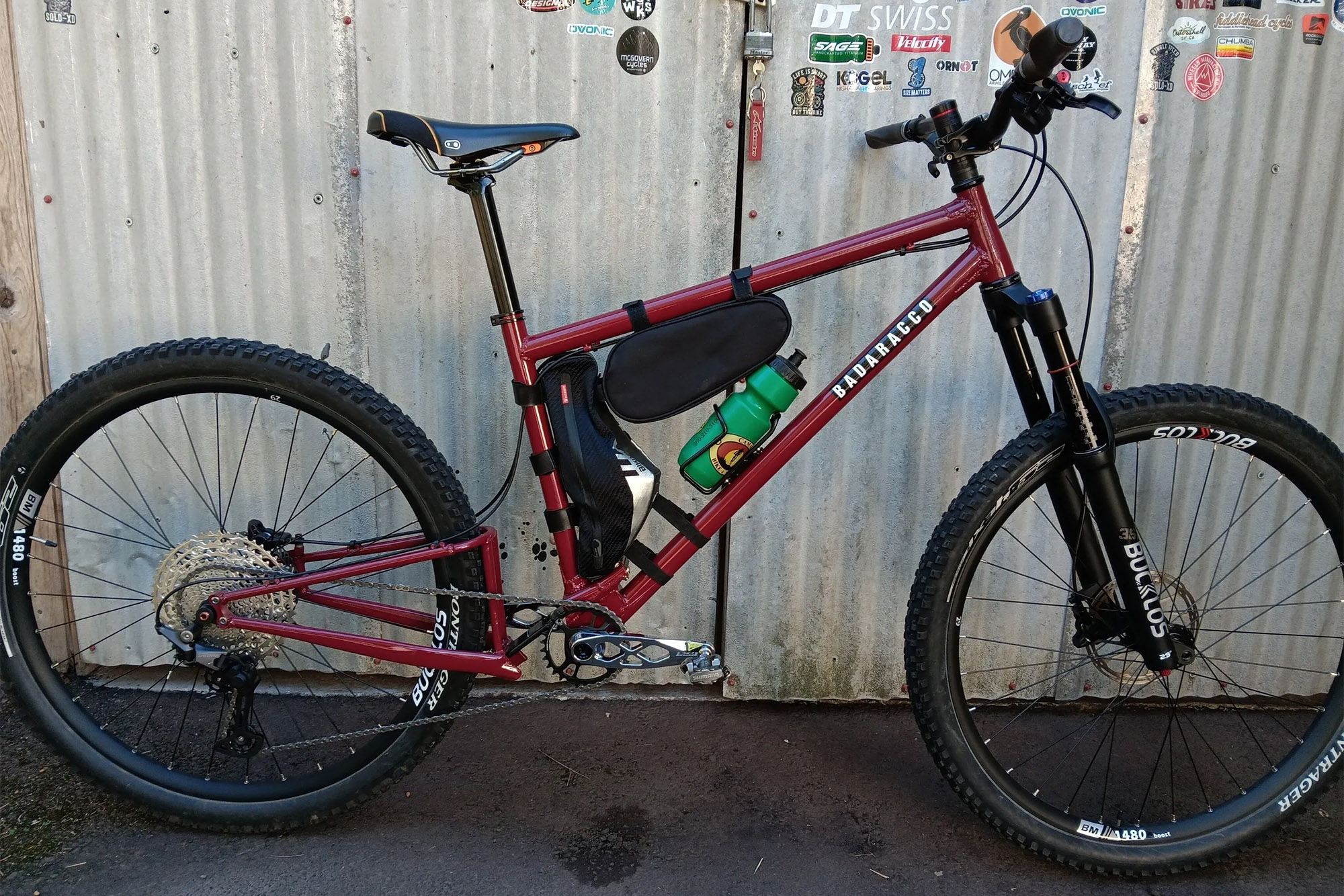

Однако создатель байков Badaracco Эрин Бадаракко (Erin Badaracco) из Портленда, штат Орегон, пошёл ещё дальше! Он решил строить свои рамы на базе автомобильной рессоры. Она выполняет и роль шарнира, и роль упругого элемента! Рессора сделана из углеродистой стали марки 5160, 50.8мм в ширину, 41.6см в длину, 8.2мм толщиной. В прототипе найнера для эндуро 160мм хода подвески спереди и сзади, высота каретки 330мм, в переднем треугольнике полно место для бутылки или даже сумки! Рама тоже стальная.

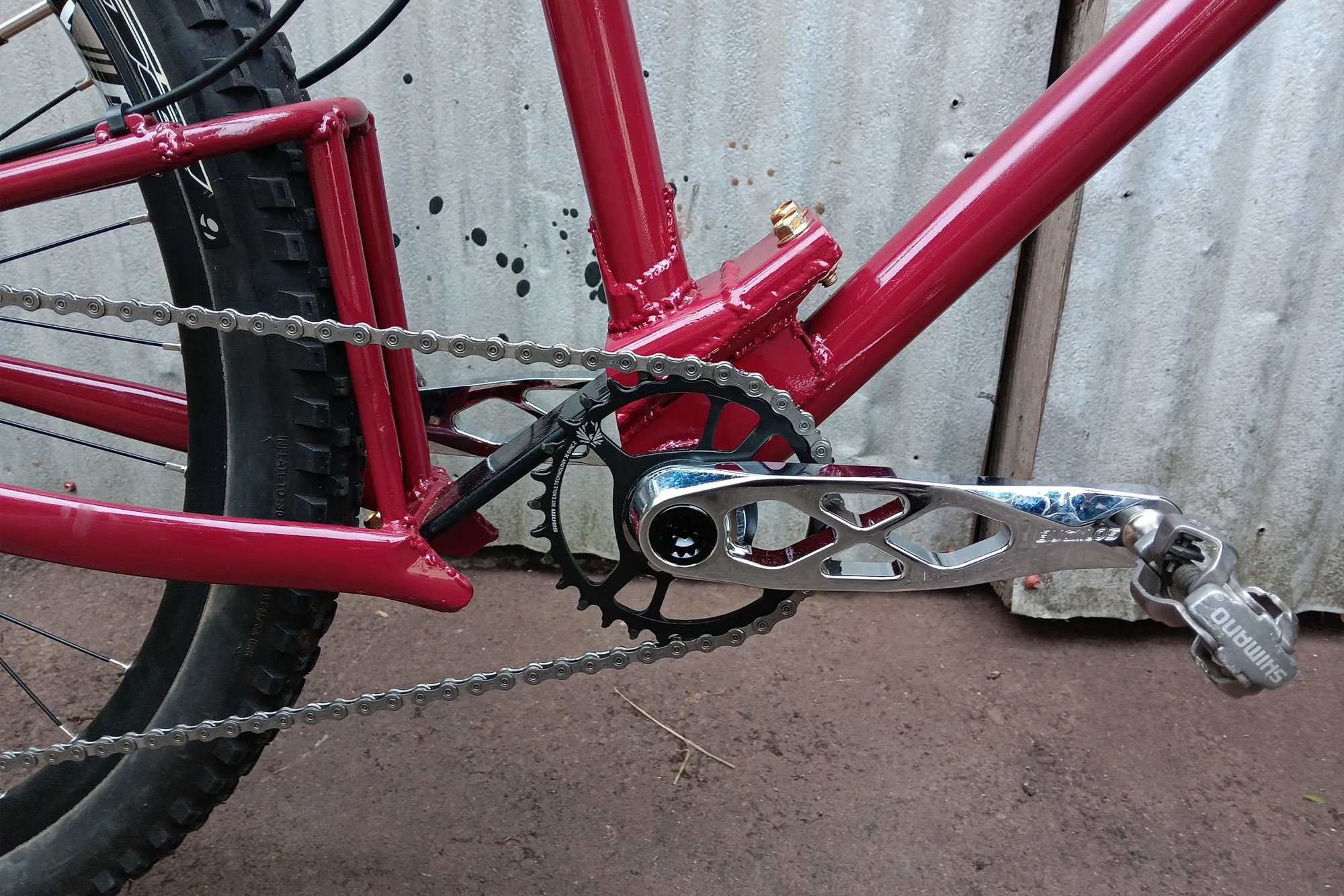

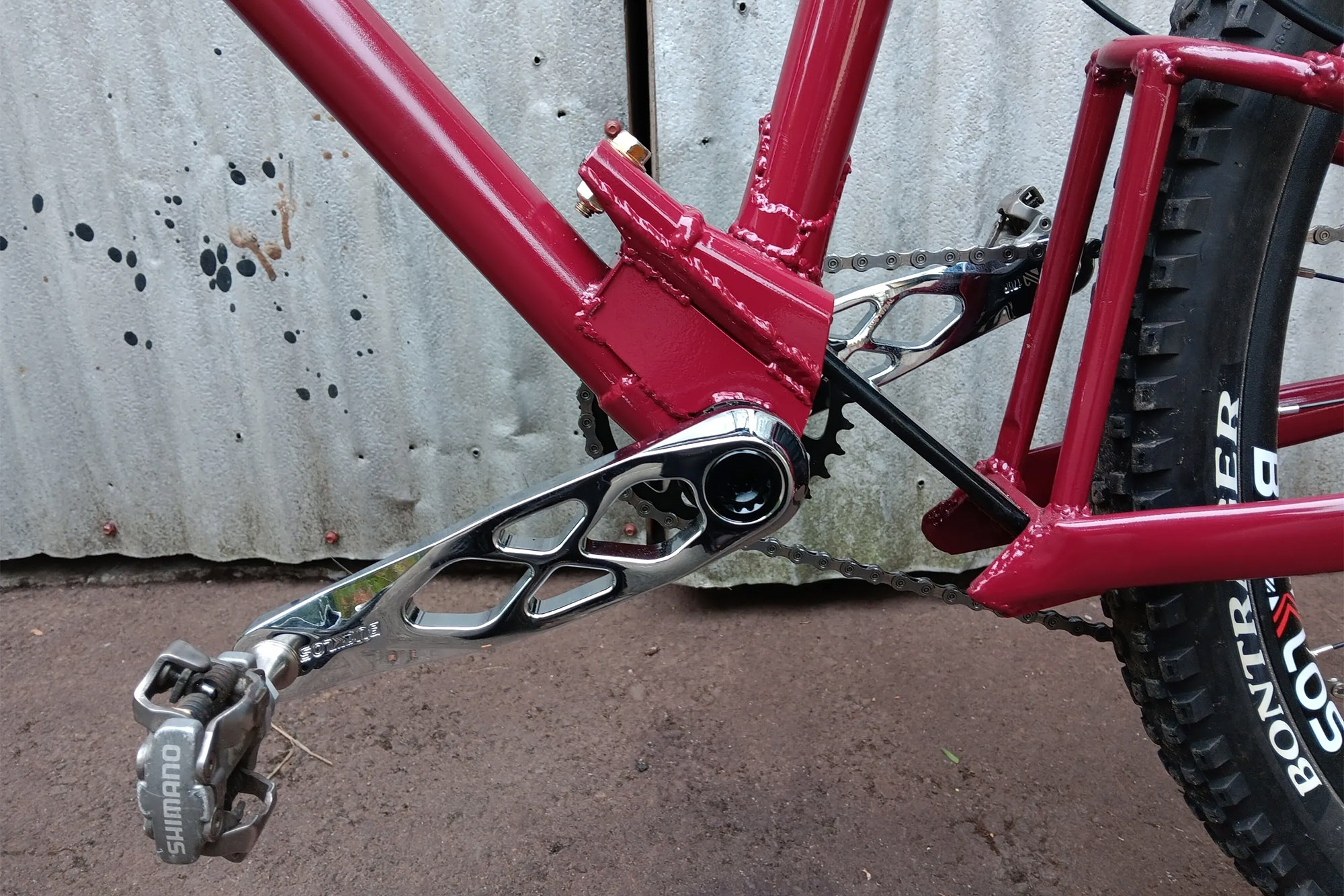

В переднем и заднем треугольнике рессора фиксируется болтами.

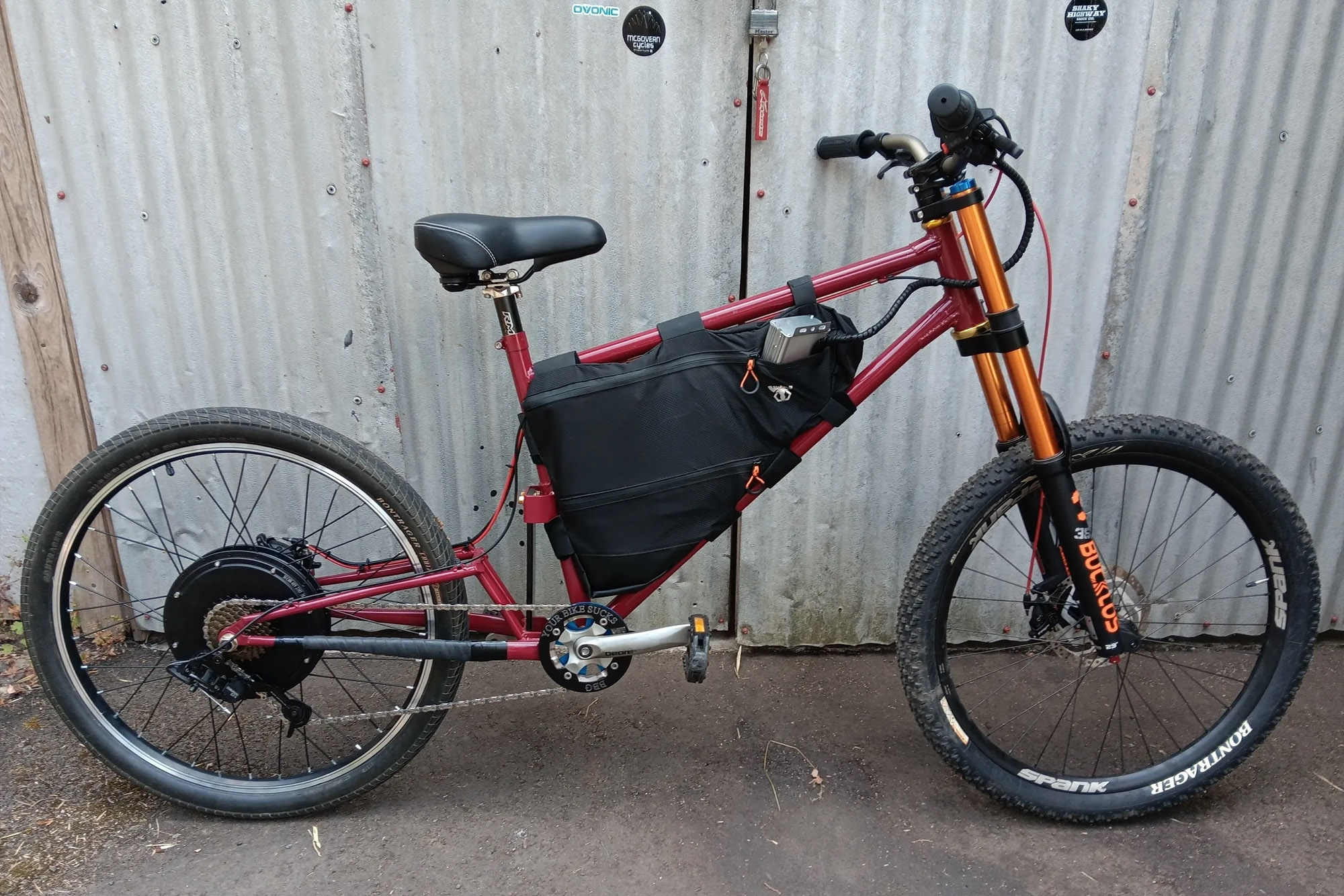

А если немного постараться — может получиться лайтовый аналог суррона.

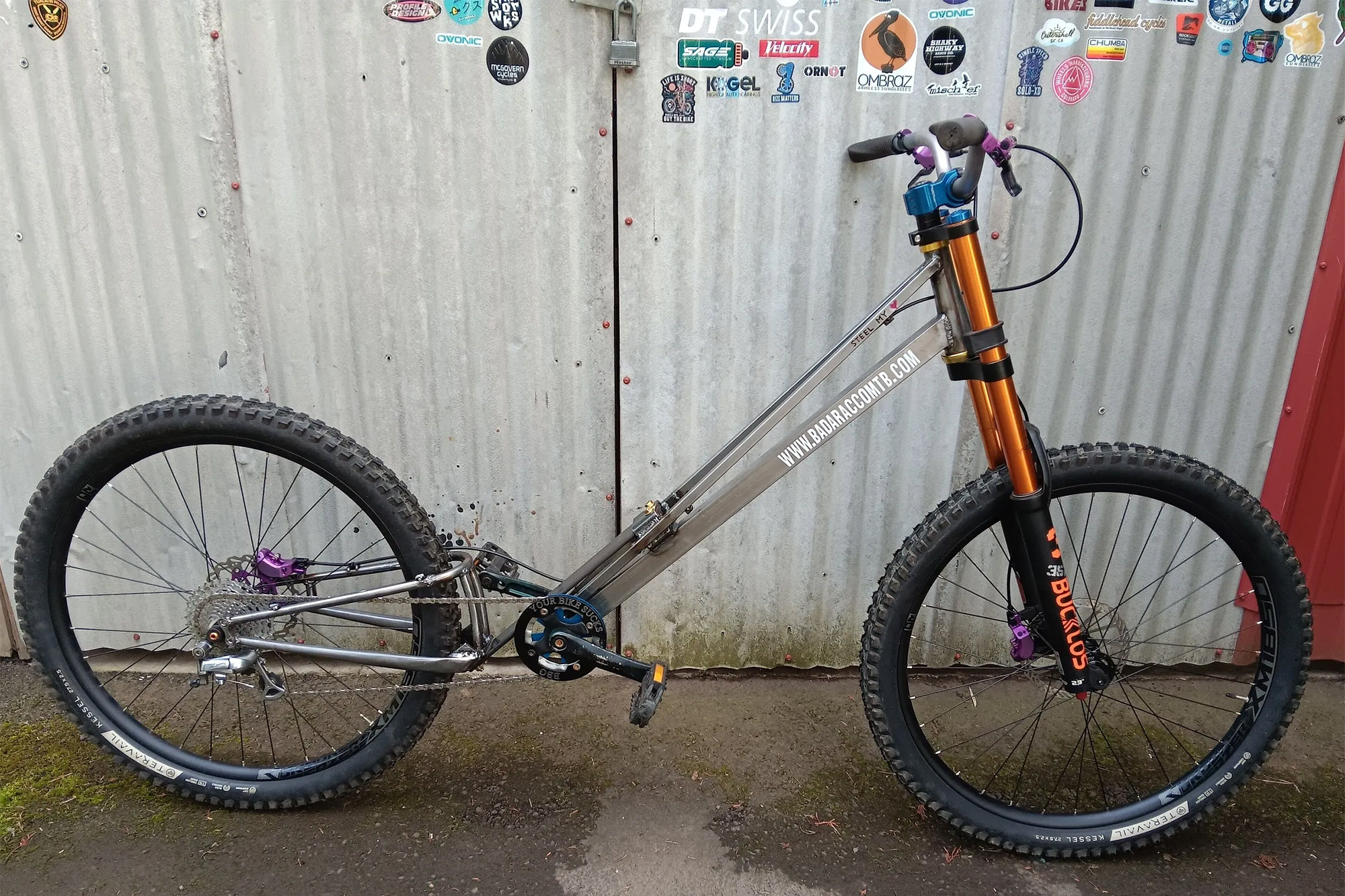

Эрин также работает над даунхилльным прототипом «Steel My Heart». В отличие от эндуро рамы — у этой стальные трубы квадратного сечения, а передний треугольник напоминает легендарный DC Cocker на максималках. Байк использует 27.5" колёса, а ход подвески равен 13 дюймам или 304.8мм! Седло отсутствует за ненадобностью.


Видео с тестов Эрином даунхилльной рамы.


По сообщениям Эрина в соцсетях — он уже получил патент и теперь ищет производителя для рамы. Следить за успехами проекта можно на сайте Badaracco.
