Новое железо — Свежие подвесочные патенты от MRP


Eko Sport Inc, в миру известные под брендом MRP, получили патент на несколько интересных обновлений для вилок и амортизаторов. Среди них: регулируемая система стравливания избыточного давления из штанов и порты для прокачки/добавления свежего масла в штаны вилки и в банку воздушного амортизатора.

MRP не могут потягаться с гигантами типа Sram или Fox по объёмам продаж, но компания из Колорадо уже давно присутствует на рынке и периодически выпускает новинки. Этой весной они выпустили новый демпфер Lift и обновлённую вилку Ribbon с клапанами автоматического спуска избыточного давления из штанов. В свежем патенте US №2024/0217614 A1 от 4 июля (murica!) 2024 года MRP показали несколько возможных обновлений своих будущих продуктов.

На рисунках 4 и 5 изображены клапаны для спуска избыточного давления из штанов (300), а также порты для подачи свежего масла в штаны прямиком через поролоновые колечки (302) при помощи шприца (504).

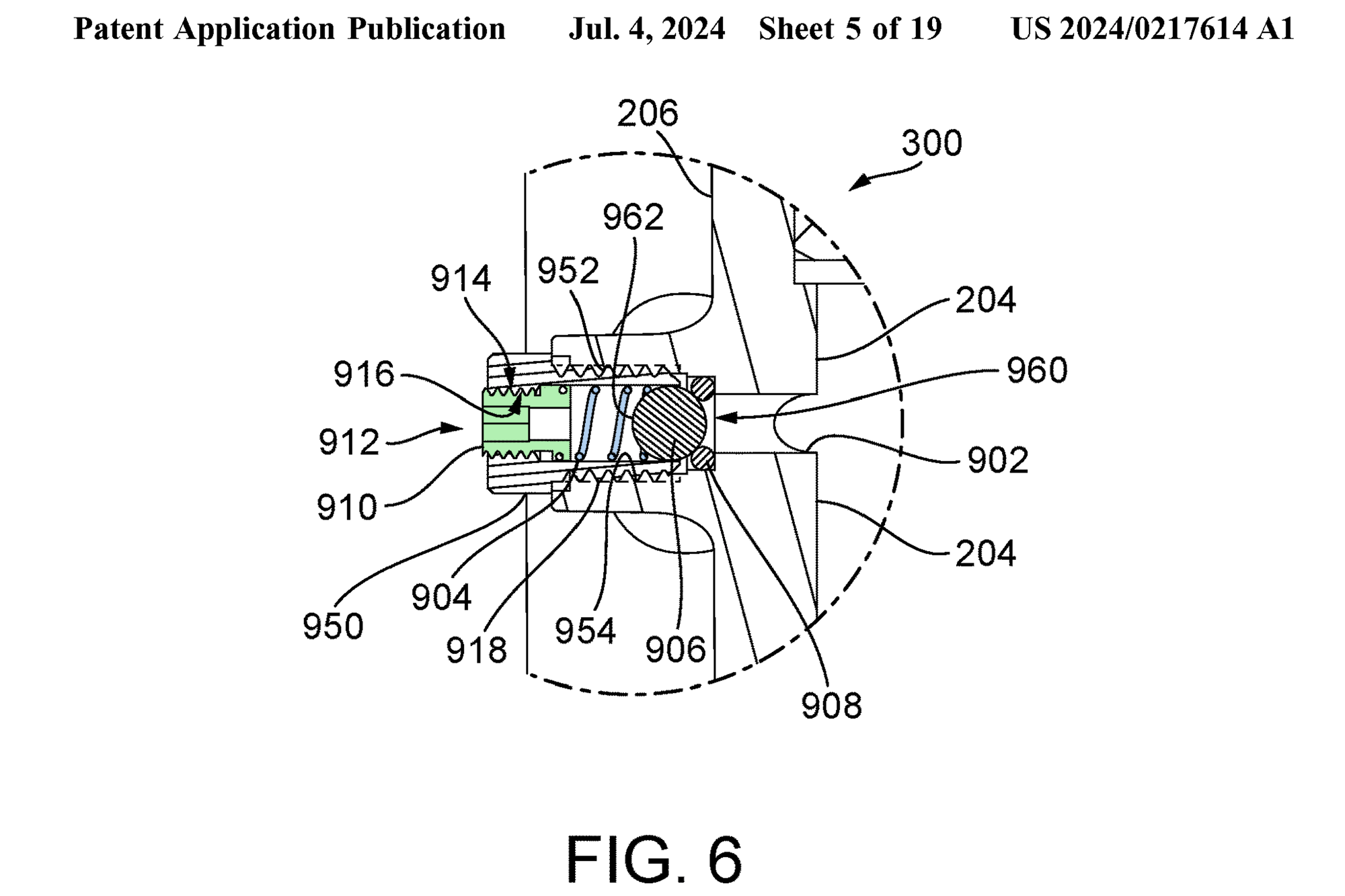

Клапан для автоматического стравливания избыточного давления из штанов уже был реализован в MRP под названием ACV (Automatic Casting Vent). Теперь к нему предлагают добавить регулировку порога срабатывания. Конструкция нехитрая — болтик (910) вращается шестигранником и поджимает пружину (904), которая давит на шарик (906), перекрывающий отверстие из штанов. По сути, к текущей реализации ACV просто добавляют только болтик с соответствующей резьбой. Кому такая система сможет пригодиться — вопрос открытый.


Гораздо интереснее выглядят порты для добавления свежего маслеца в штаны. Установлены они аккурат напротив поролоновых колец, чтобы свежее масло сразу попадало куда нужно. Что-то вроде обычной тавотницы, но для жидкого масла.

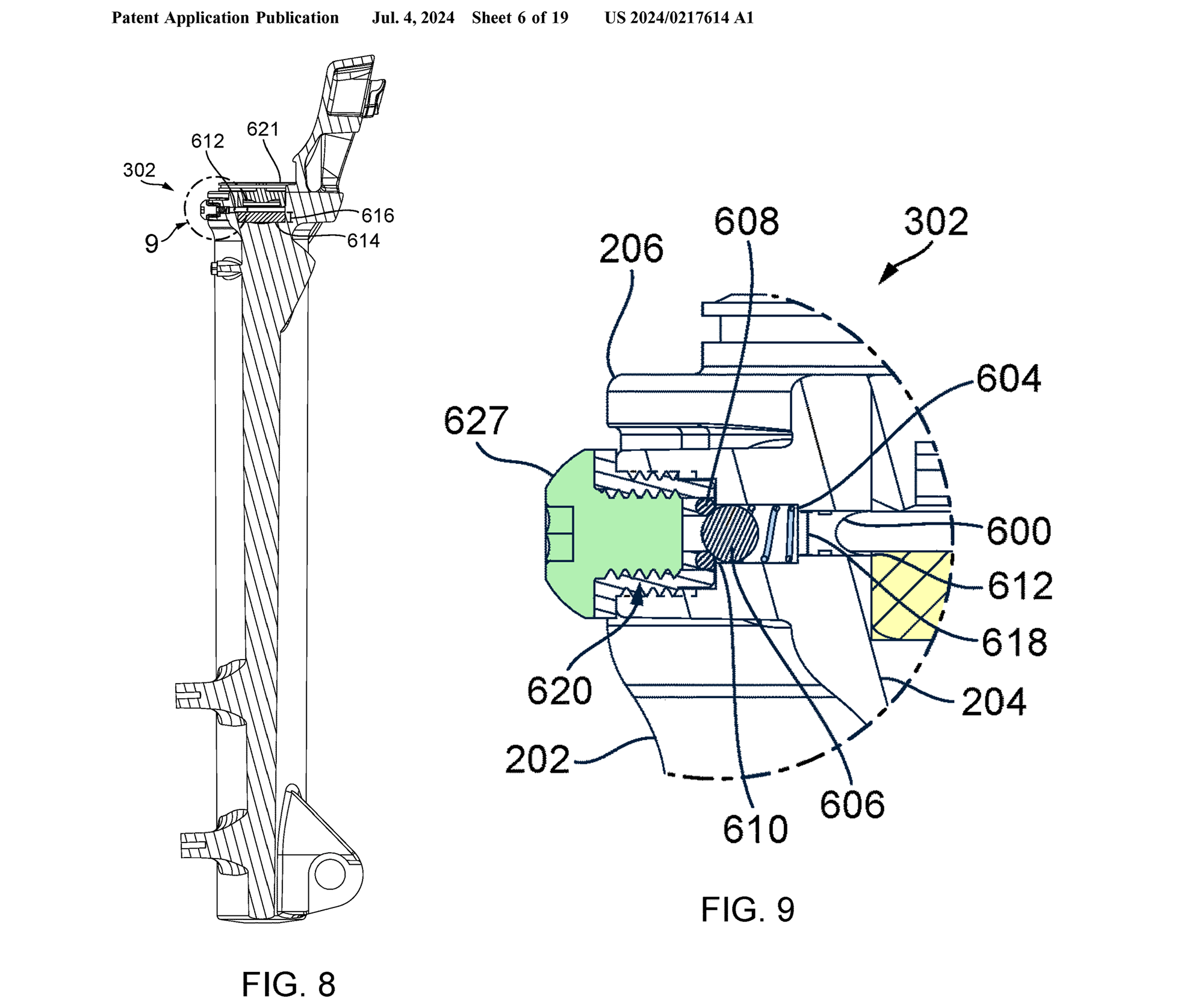

Устройство примерно такое же, как и у клапана для стравливания давления, просто его развернули наоборот. Логика работы проста — выкрутил болтик (627), подключил шприц, загнал свежее масло в штаны прямиком на поролоновые кольца (612), страгивание улучшилось. Куда при этом будет деваться старое масло из штанов — не уточняется. В патенте у Fox, чтобы сделать систему автоматического смазывания колечек, предлагали сделать закрытый контур.

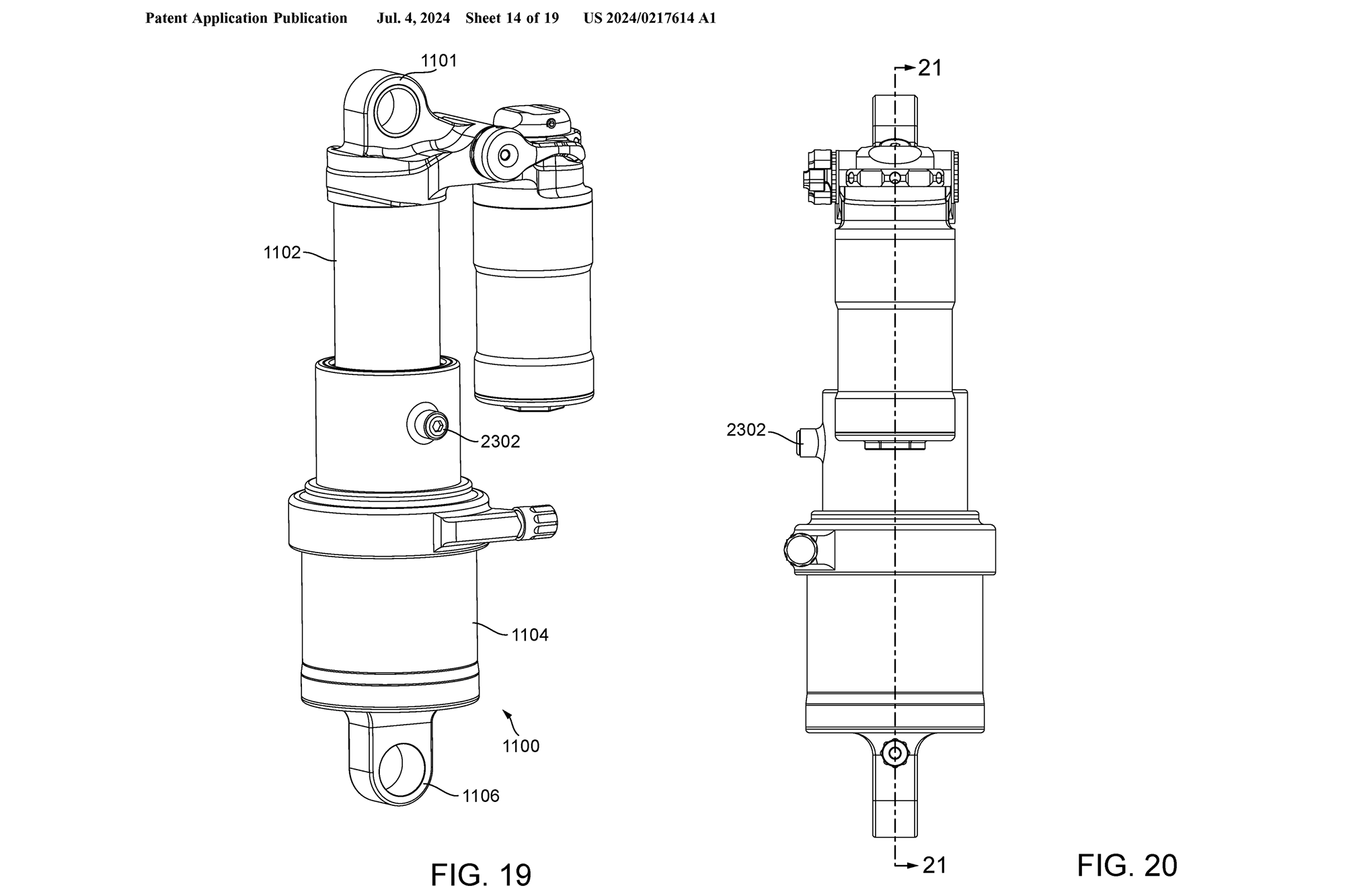

Интересно, что такую же систему предлагают интегрировать и в воздушный аморт. На рисунках 19 и 20 под номером 2302 скрывается такой же порт для подачи масла.

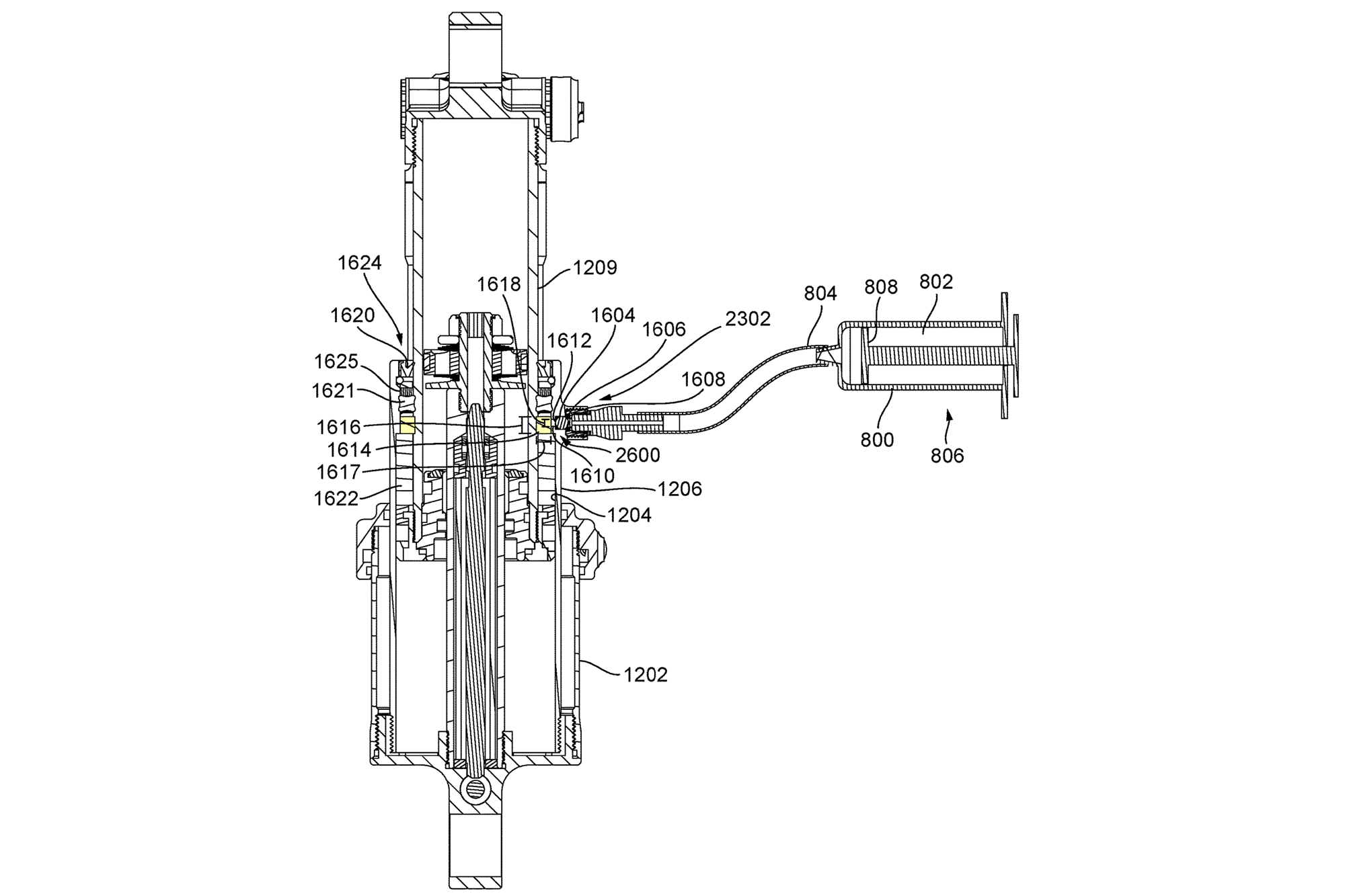

Причём под портом должен находиться либо распределитель масла, который будет пускать его по всему периметру, либо поролоновое колечко (1616).


Вот такие патенты от MRP. Радует, что ребята не стоят на месте и придумывают обновления для своих железок.
