Новое железо — Sea Otter Classic 2026: Трейловый эндурик из Berkeley

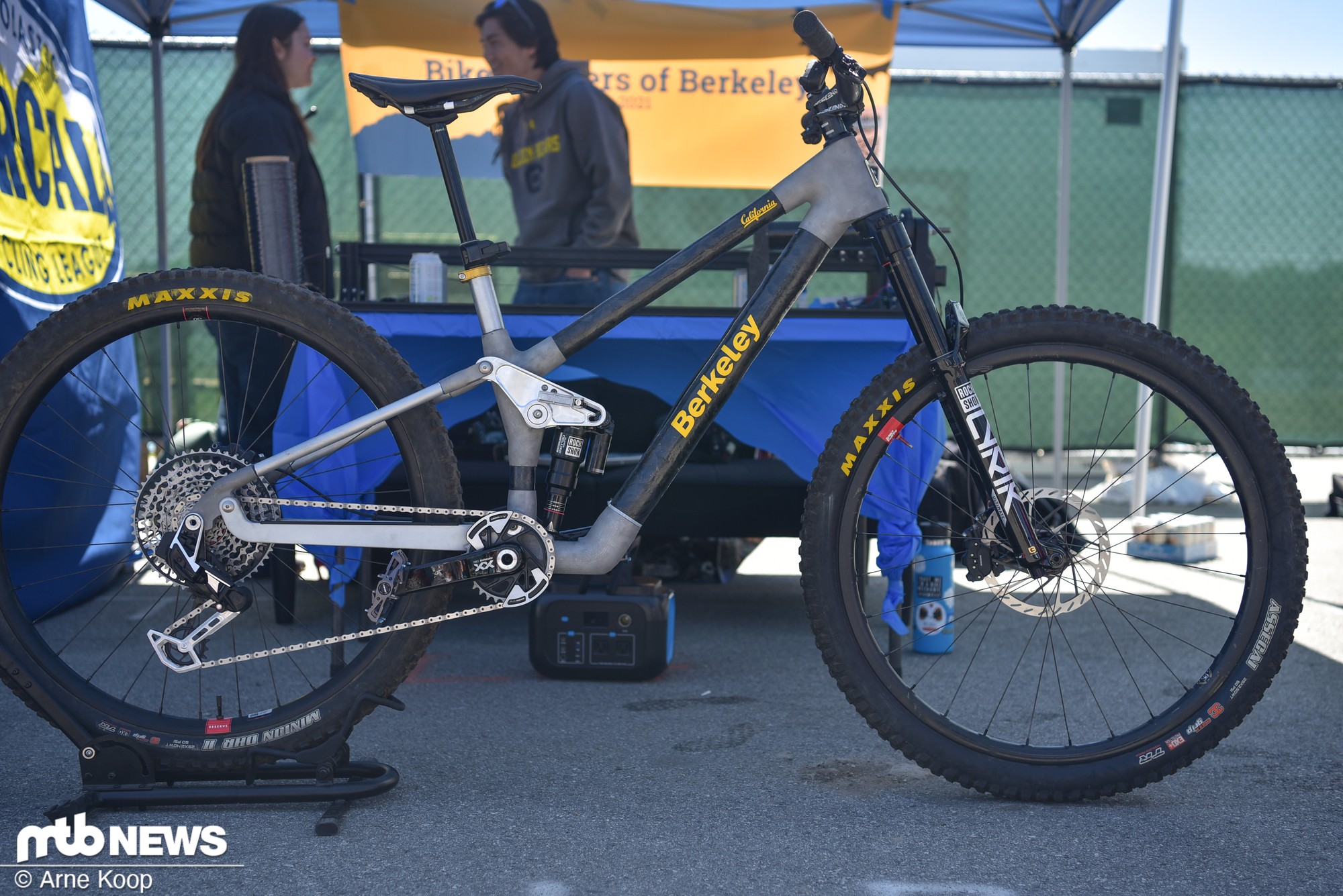

В этом году на Sea Otter Classic студенты из Калифорнийского университета в Беркли привезли на выставку свою очередную поделку. На сей раз это байк с быстрой регулировкой геометрии и хода подвески.
Уже второй год к ряду студенты универа Беркли из проекта "Bike Builders of Berkeley" привозят на выставку раму собственного производства. Клуб существует с 2021 года и состоит примерно из 30 студентов Калифорнийского университета, представляющих все специальности: от машиностроения до делового администрирования. Разделившись на небольшие группы, студенты работают над одним проектом в течение целого года: один семестр посвящен проектированию, второй производству. Универ выступает только как площадка, всем остальным ребята занимаются самостоятельно. Выставка Sea Otter — это традиционный крайний срок, к которому ребята стараются подготавливать свои проекты несколько лет подряд.

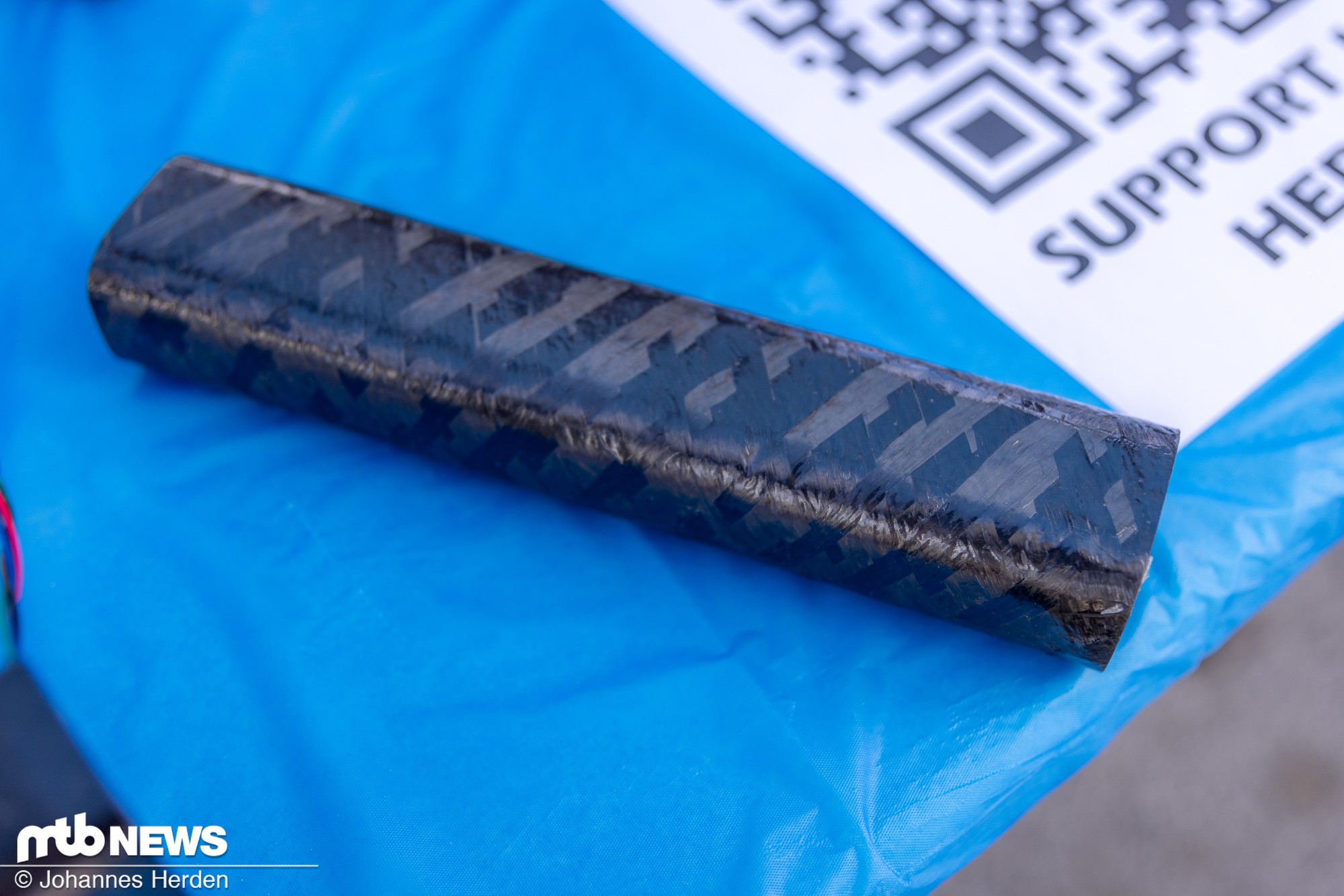

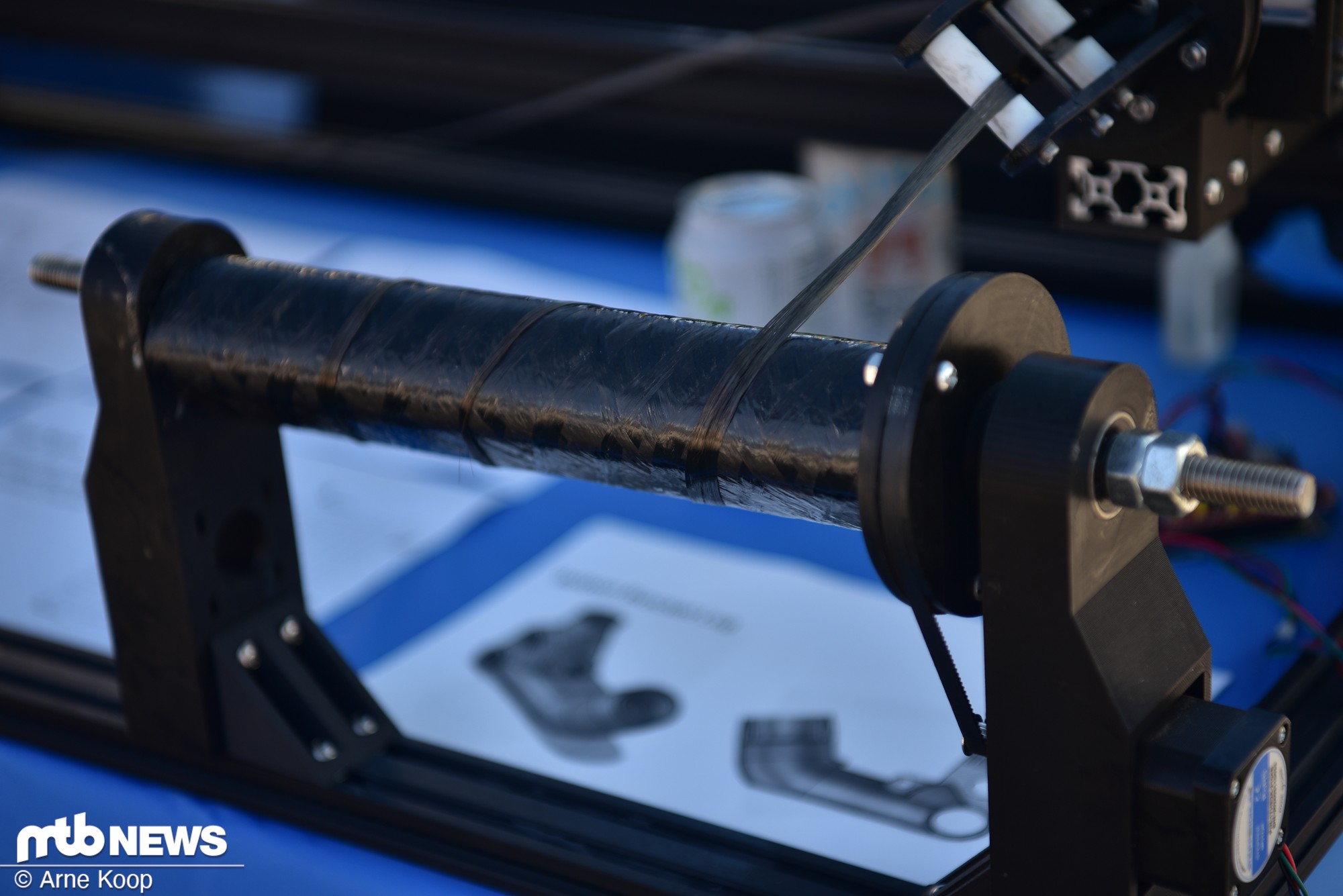

Карбоновые трубы для рам мотаются на самостоятельно разработанном станке. Два мотора приводят в движение двухкоординатный «3d-принтер», который наматывает пропитанные карбоновые волокна на сердечник.

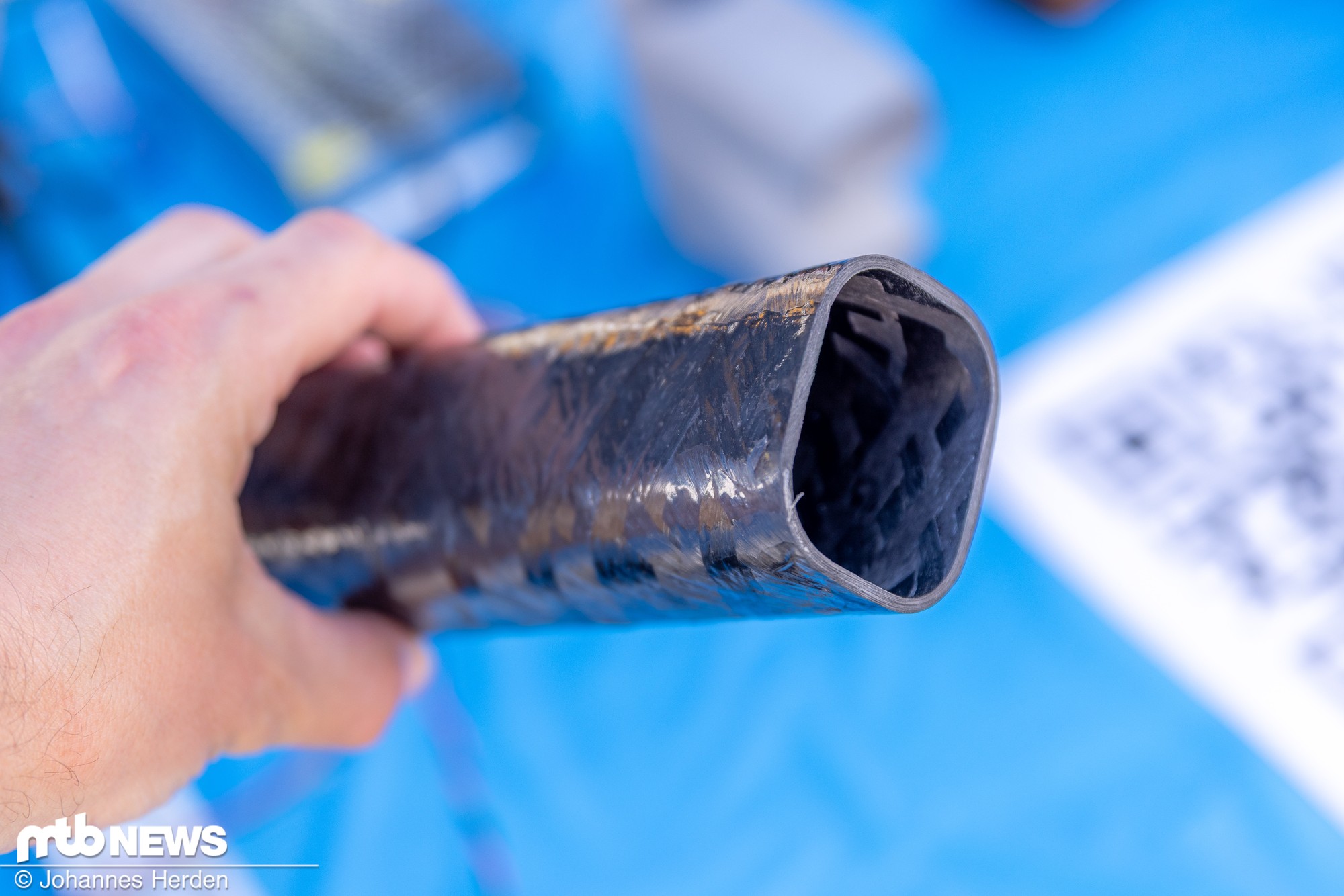

Сам сердечник сделан из водорастворимого материала, а после отверждения просто растворяется и удаляется из готовой трубы в водяной ванне. Процесс не особо распространён в промышленности, но идеально подходит для мелкосерийного производства.
Похожую технологию для своих труб и байков используют ребята из Forma Bikes (раньше звались Framework, но по понятным причинам сменили название, чтобы не пересекаться по теме с брендом Неко Мулалли). У студентов пока нет своего автоклава, так что трубы отверждаются методом влажного ламинирования с вакуумным мешком (когда заготовку засовывают в полиэтиленовый пакет и под вакуумом из неё выдавливает излишки смолы). Из-за этого поверхность труб получается не супер-гладкой, да и марафет со шлифовкой и покрытием лаком никто специально не наводит.

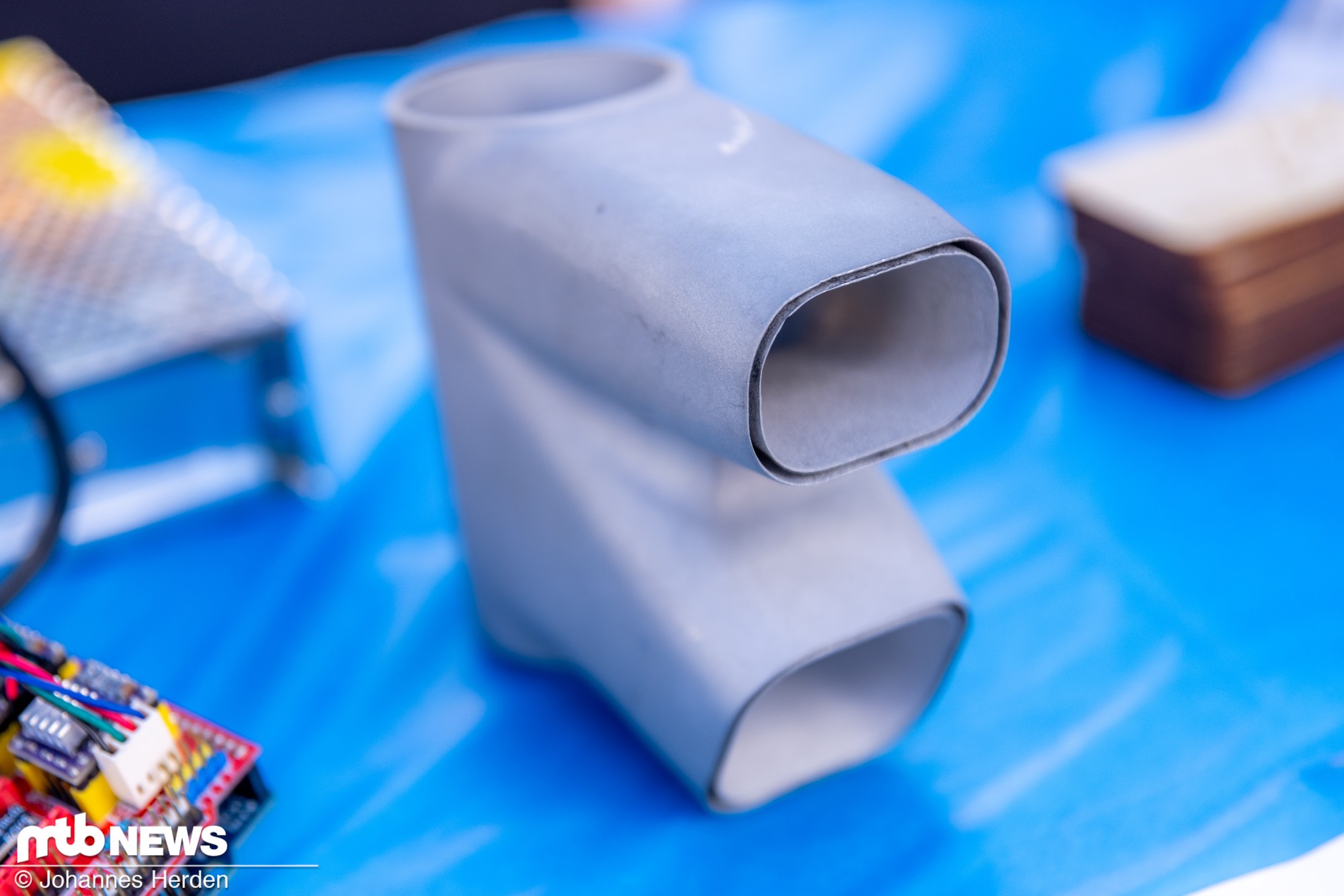

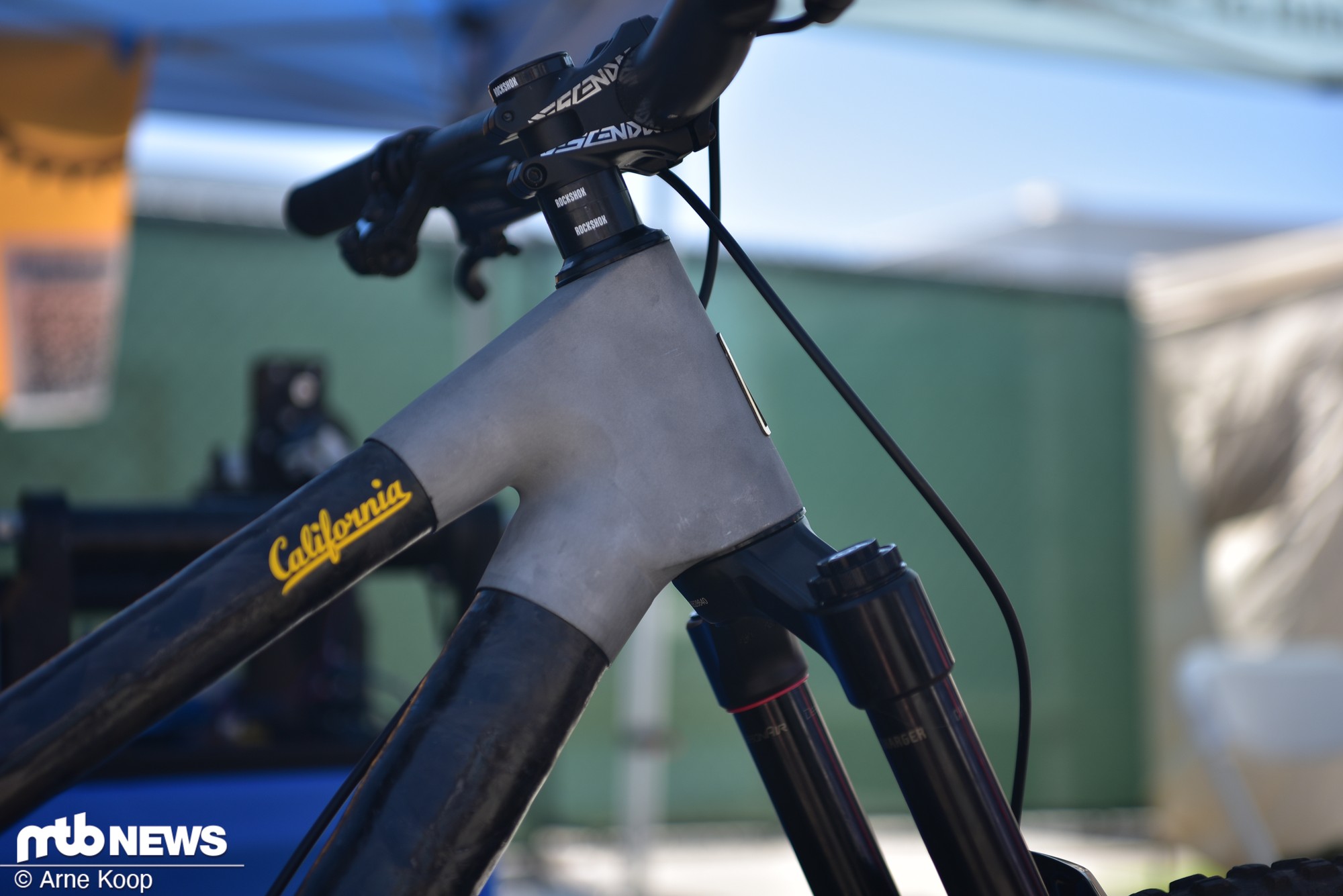

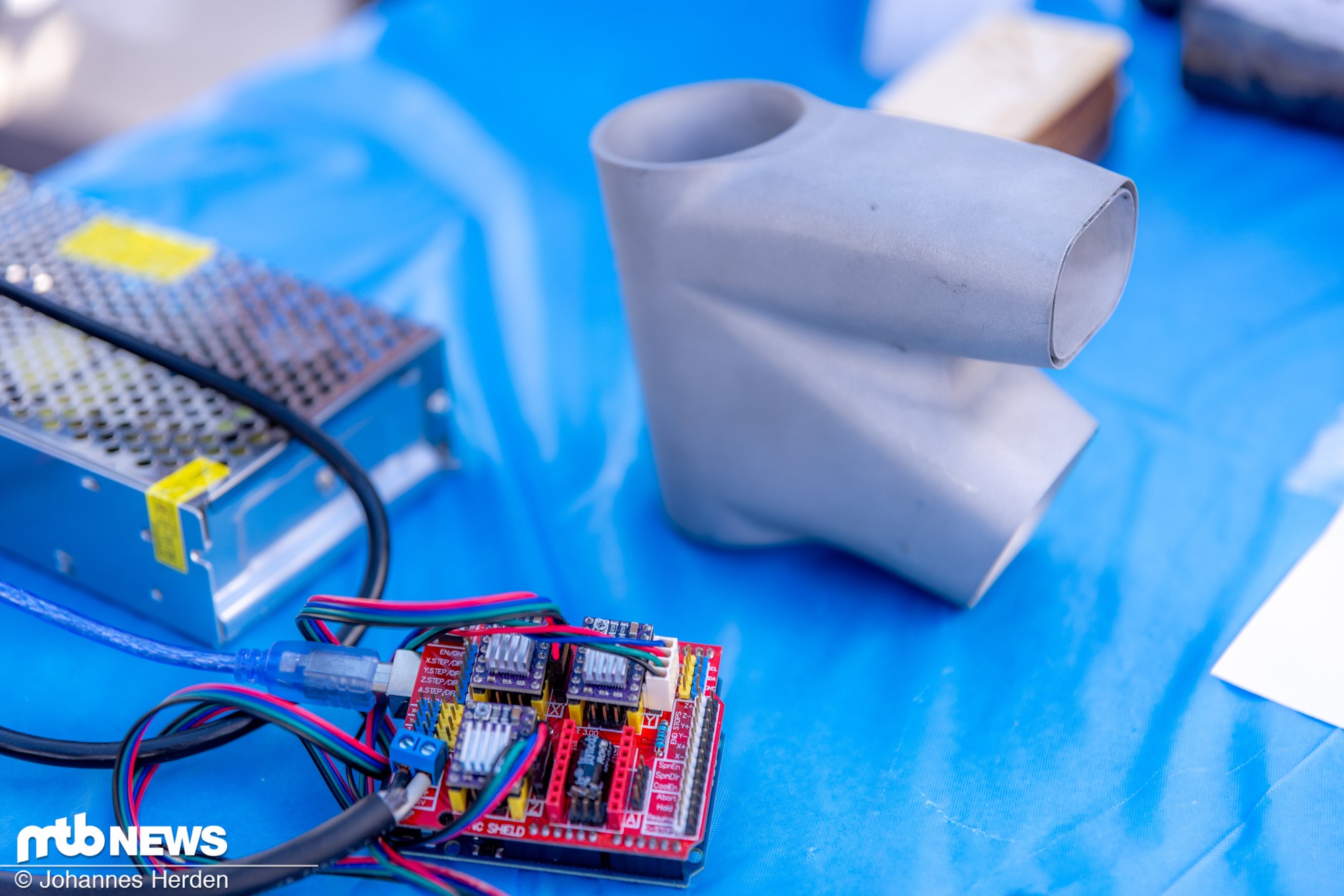

Алюминиевые узлы печатают на своём 3d-принтере с допуском для посадки в полмиллиметра. Потом всё это дело склеивается вместе конструкционным клеем 3M. Фото стакана и квадратных труб от прошлогодней рамы.
В их палатке на выставке байк стоял с надписью «Спросите нас про линк».

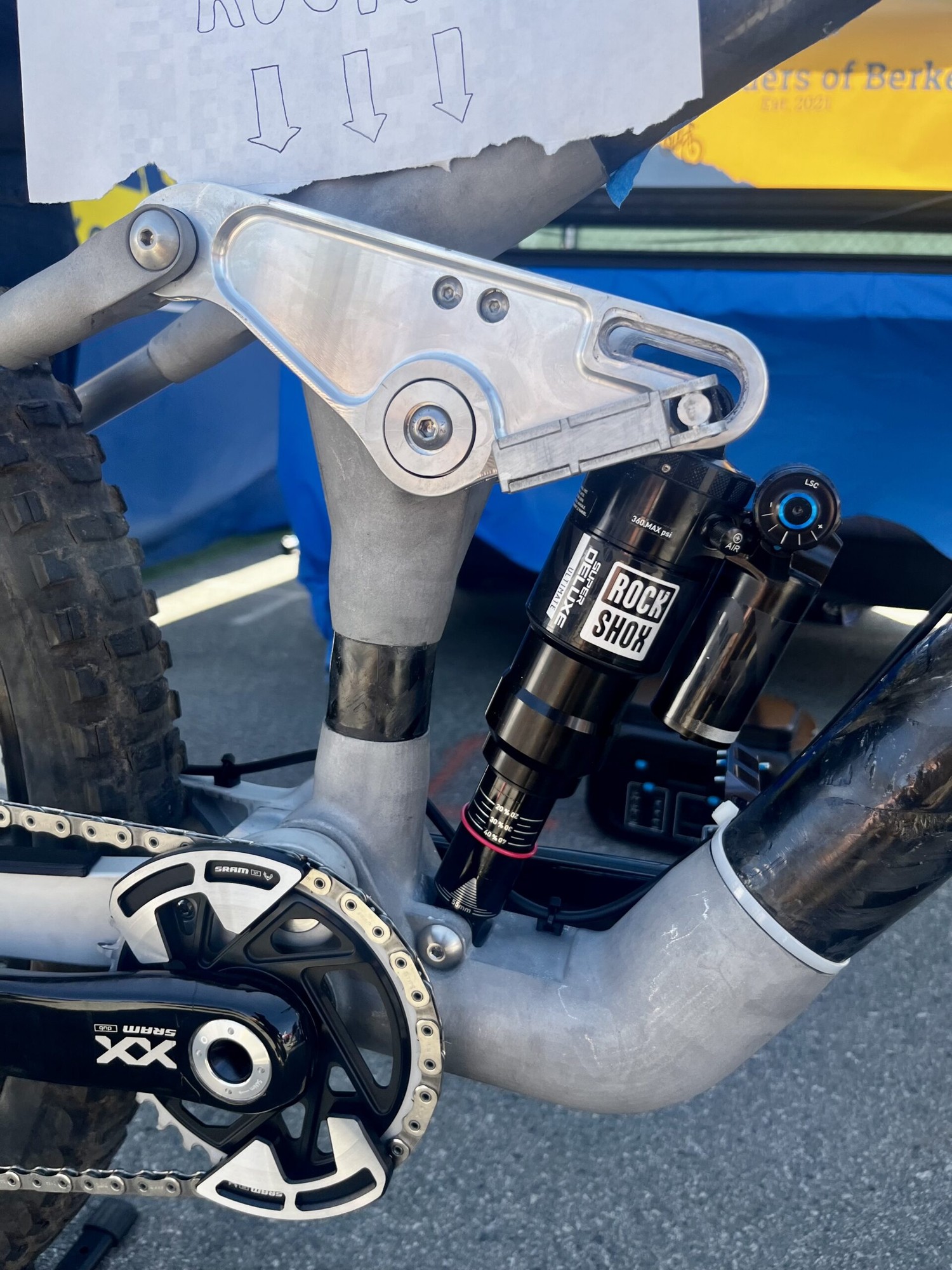

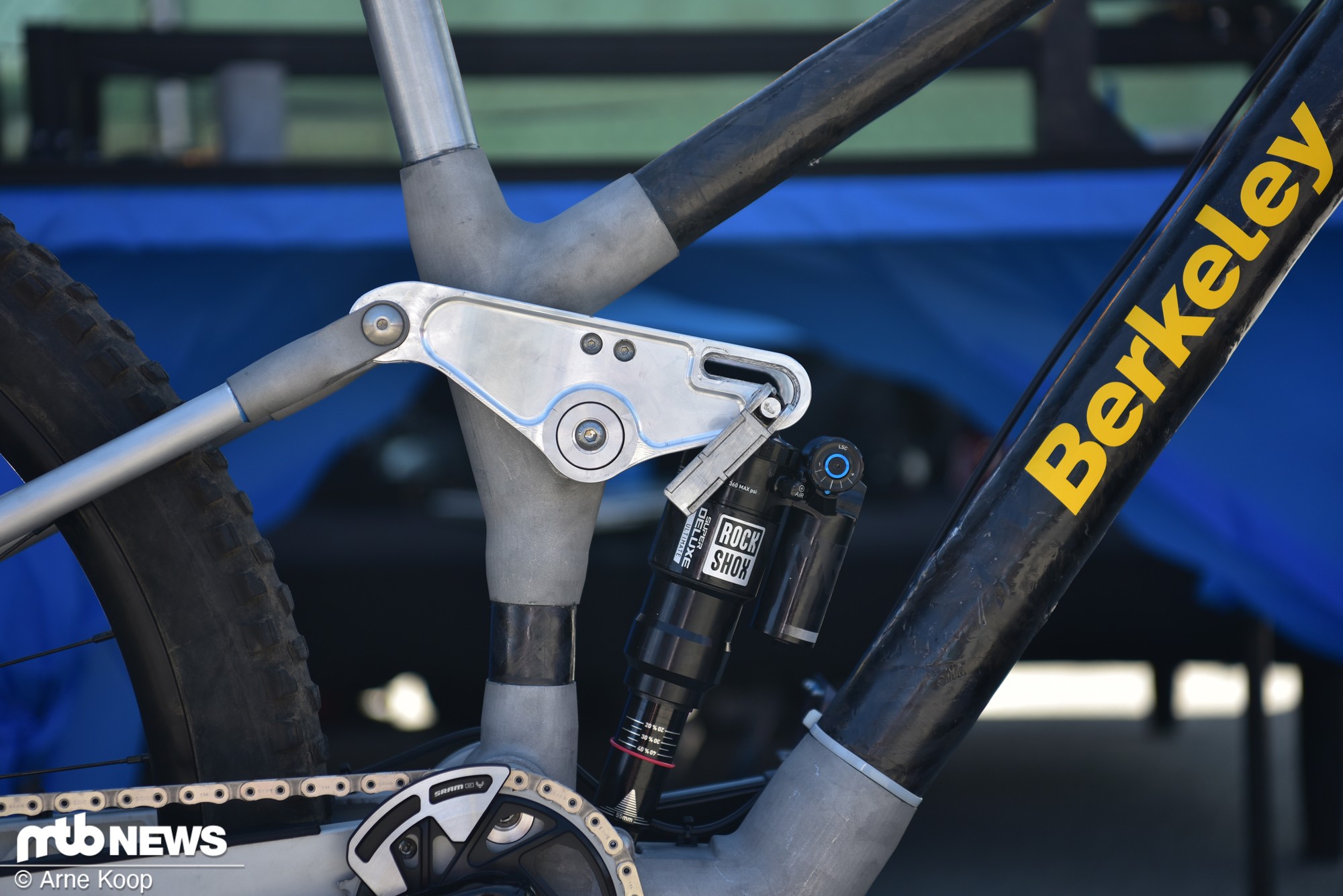

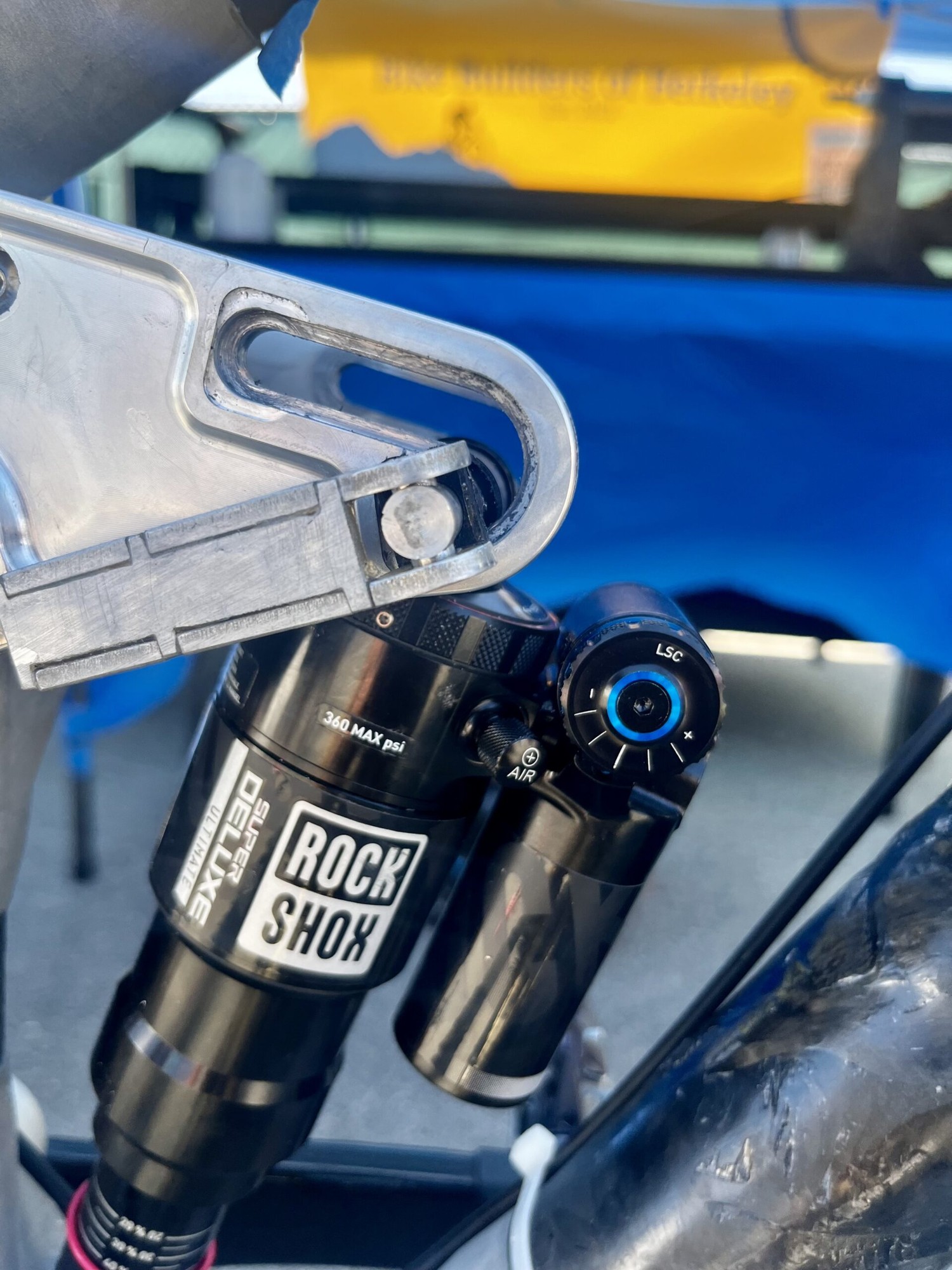

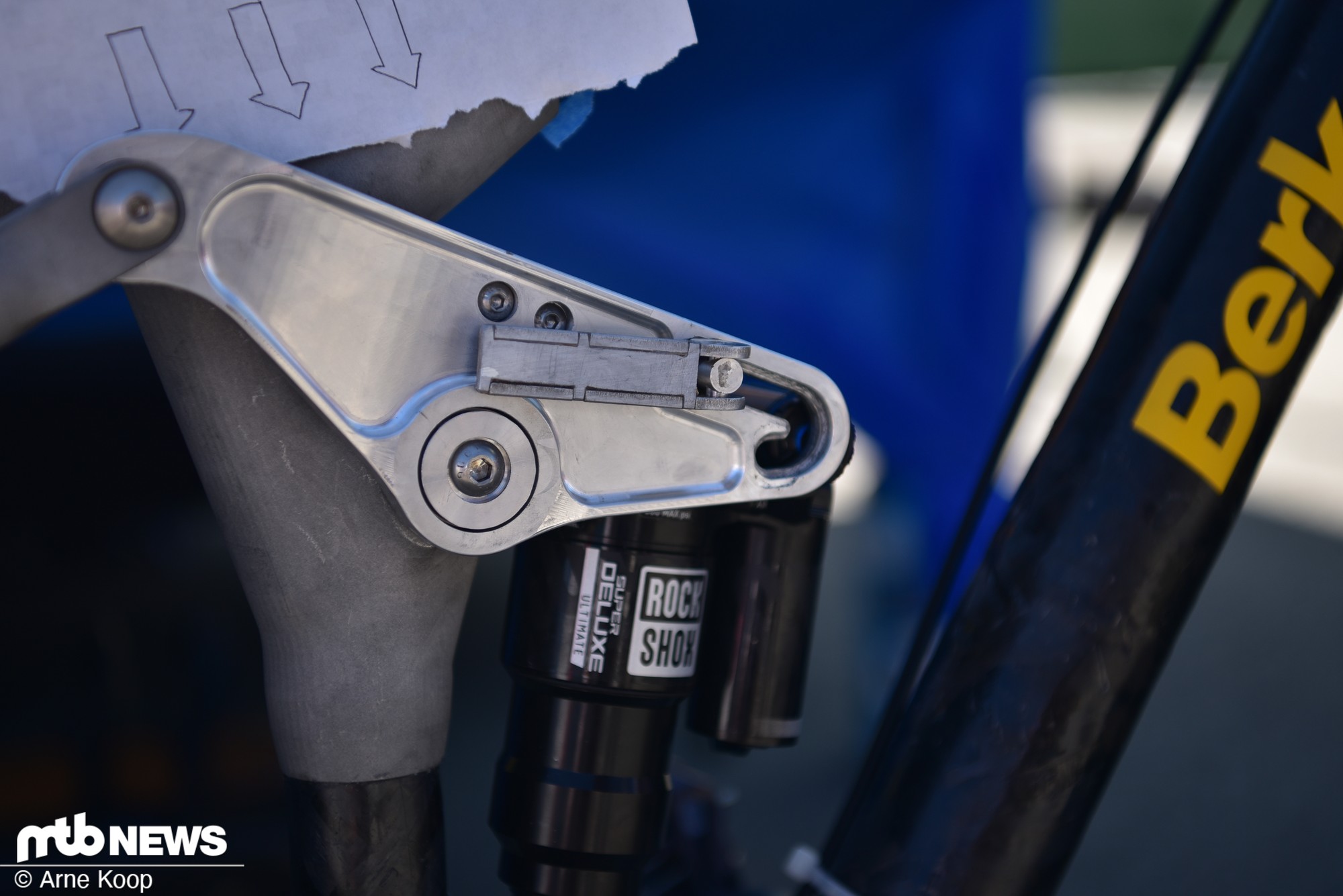

Благодаря эксцентрику в креплении аморта к линку — ловким движением ход подвески меняется со 130 до 160мм. Вместе с тем меняются углы рулевой и подседела, а также высота каретки.
Проект все еще находится на стадии тестирования.

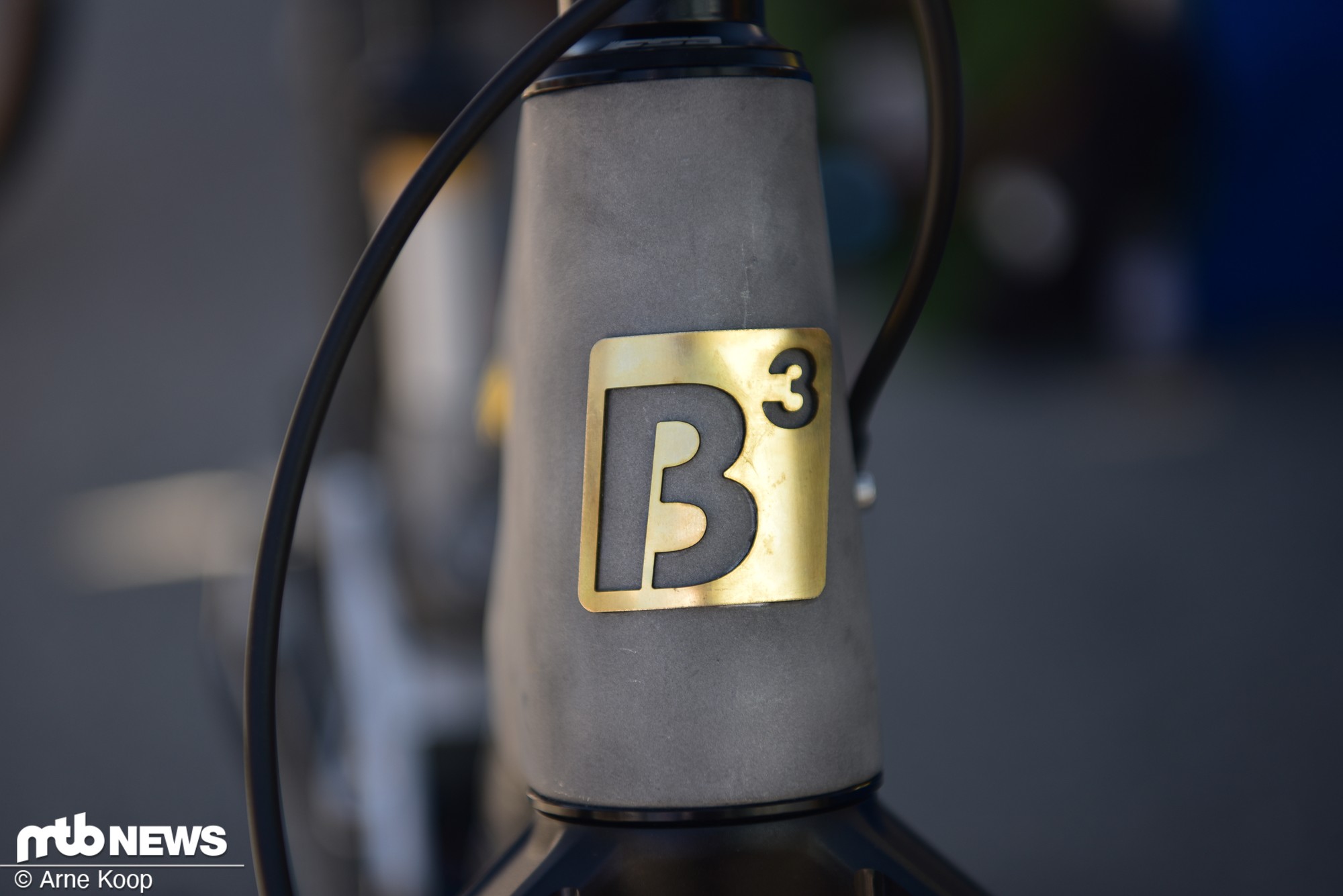

Bike Builders of Berkeley = B³.
Задняя часть рамы алюминиевая, верхние перья тоже склеены, но из алюминиевых секций. В качестве подседельной трубы тоже выступает алюминиевая труба соответствующего диаметра.
Следить за успехами можно на страничке Bike Builders of Berkeley.
-
добавить в избранное
- +41
- Мнения
?
Комментировать
Зарегистрируйтесь или авторизуйтесь. Сделайте что-нибудь.
Комментарии (17)
SPY
Strgv
nepunk
amstafff
Только баловство всё это, как и всякие изменения хода вилки «на лету», типа u-turn или 2-step.
Через некоторое время выясняется, что велосипед хорошо едет только с одним ходом подвески или вилки, а в других положениях вдруг оказывается валким диваном, тупой табуреткой, цепляет педалями за землю, или еще какая шляпа обнаруживается. А уж как менялось поведение воздушных вилок с регулировкой хода из-за изменения соотношения негативки к позитивке!
Ну и вообще, трейловый байк от эндуро не только ходом подвески. Всем остальным тоже отличается, что дает разницу в весе, накате и отзывчивости.
SilentS
reat
Что конкретно происходит в данной реализации.
В положении эксцентрика «трейл» (дальше от подседельной трубы) поднимается каретка, уменьшается рычажность, и кривая рычажности становится прогрессивной. В положении «эндуро» (ближе к подседельной трубе) каретка опускается, рычажность увеличивается, подвеска становится менее прогрессивной.
Это означает, что невозможно настроить амортизатор (т.е. выбрать количество токенов, настроить давление, отскок и компрессию) таким образом, чтобы подвеска правильно работала в обоих положениях эксцентрика.
Настроишь оптимально на 160мм хода? Тогда на 130 эти же настройки будут давать 90мм хода, из-за существенно меньшей рычажности.
Спустишь давление, ослабшиь демпфирование и тем самым настроишь оптимально на 130? Тогда, наоборот, если переставить эти же настройки на 160 — то сэг будет процентов 40%, и пробои будут неизбежные. Это уж не говоря о том, что для сверхтонкой настройки еще и шимстек нужно тюнить для конкретной подвески.
SilentS
reat
SilentS
Когда жмакал обе кнопки амортизации — все становилось ровно так как я ожидал. Вверх ехать лучше, хода меньше, раскачки меньше.
Шейп шифтер — правда работал редко адеквано) А Пайк норм. Супер круто олл эраунд байк 140/160
twice
1) эндурик настраиваем на 160 хода и получаем оптимальную работу в эндуро-режиме, когда важно выжить на спусках
2) при смене флипчика/эксцентрика/пофигчегосменного получаем другую рычажность, меньший ход и большую жёсткость — самое оно для коммьютинга до работы/спота/трейлов, чтобы не тратить лишние силы и время на раскачку при педалировании, а немного уплывшая от оптимума гео — не беда в комьютинг-режиме
Тут надо подумать, насколько это выгоднее, чем локаут, но локаут/компрессия — лишняя нагрузка на аморт и в целом превращение в пряморулий и на злых покрышках не то гревел не то шоссейник — то есть фигню, а вот две ипостаси велосипеда «160мм мягкого эндуро + 90мм непритязательного кантри» звучит имхо привлекательнее
plumbumtroll
Главная проблема состоит в том, что кросс-кантрийник с ходом 100мм и эндурик с ходом 100мм — это совсем не одно и то же, даже при самой правильной реализации «трансформера» и настройке подвески. Кантрийник всегда будет лучше разгоняться, у него будет лучше накат, меньше вес и более правильная геометрия. На одних и тех же неровностях кантрийник предполагает более активную работу телом, он более живой. Эндурик предполагает более стабильную езду, использование инерции велосипеда, демпфирование резиной и подвеской.
Второе, эндурик с ходом 130мм, но работающий на 90мм хода возможно будет педалиться даже хуже, чем в настройке на оптимальном давлении (т.е. с работой на 130мм).
При работе подвески меняется антискват, и, как правило, его оптимальная величина достигается только в районе сэга. На моем текущем подвесе с FSR это именно так, и лучше всего в гору он едет на определенном давлении (ни выше, ни ниже!). Может быть, это еще с чем-то другим связано (с изменением геометрии?), но по ощущениям он как будто качается больше на избыточном давлении.
Так и получается, что хорошо заставить работать трансформер без полноценной трансформации (изменении настройки аморта, а лучше еще даже колеса сменить) не получится.
Ну, допустим, это только чтобы доехать до спота, или в горку запедалить. Но тогда и сравнивать нужно со штатными возможностями. Чем это будет лучше блокировки в аморте? Блокировка или быстрое переключение LSC на максимум сейчас есть в буквально любом топовом аморте для эндуро, даже на пружинном vivd coil (в версии не DH, что очевидно). Использование блокировки — совершенно нормально и безопасно («лишняя нагрузка на аморт» — бред; хочешь избежать лишней нагрузки на аморт — оставь его дома), да и как жесткую блокировку это рассматривать давно нельзя. Все блокировки на эндуриках довольно плавно и легко открываются. У моего Fox DPX2 порог срабатывания блокировки составляет 30кгс, что при учете рычажности на выходе дает около 10кгс. Его можно продавить простым нажатием на педаль сидя в седле.
Если ты хочешь понять, как будет ехать трансформер на 130мм с ходом 90мм, то возьми свой текущий подвес и вдуй в аморт на 50% больше давления, чем сейчас. Расскажи, лучше это едет, чем на блокировке, или хуже?
